Трассировка и поиск повреждений индукционным методом

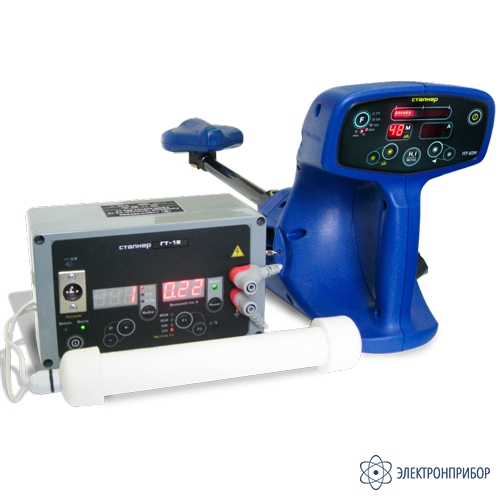

Сталкер 15-04 — трассоискатель

Сохранить в PDF Распечатать
  • Назначение комплекта Сталкер 15-04:

    Комплект предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

    Общие особенности комплекта Сталкер 15-04:

    • Высокая скорость фильтрации;
    • Поиск коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
    • Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
    • Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
    • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
    • Оптическая и звуковая индикация;
    • Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус (IP42).

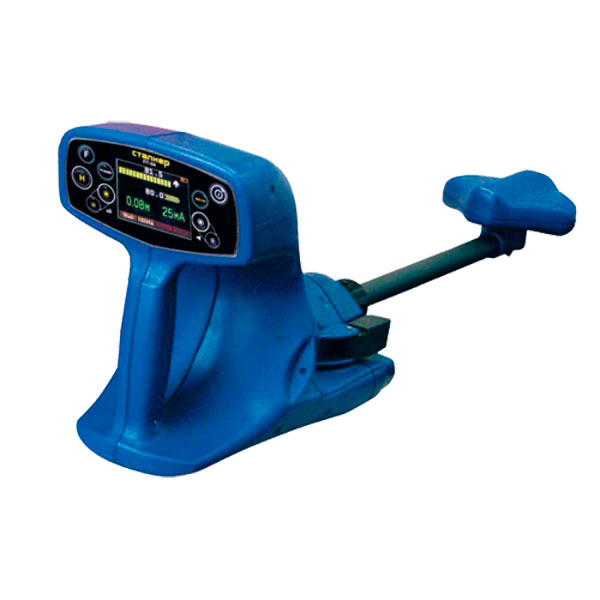

    Особенности приёмника ПТ-04:

    • Одновременное отображение показаний методов минимума и максимума;
    • Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения;
    • Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений;
    • Определение оператора относительно оси трассы при помощи индикатора "влево-вправо";
    • Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации;
    • Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой, позволяет работать в сложных условиях.

    Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).

    Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.

    Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

    Особенности генератора ГТ-15:

    • Максимальная выходная мощность 15 Вт;
    • Ступенчатая регулировка мощности;
    • Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
    • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
    • Два режима работы - непрерывная и импульсная генерация;
    • Автоматическое согласование генератора с нагрузкой;
    • Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
    • Индикация степени разряда аккумуляторов;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус IP44;
    • Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.
  • Технические характеристики трассоискателя Сталкер 15-04:

    Параметр Значения
    Технические характеристики приёмника ПТ-04
    Рабочие частоты, Гц 273, 526, 1024,8928, 32768
    Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450. «РАДИО»
    Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
    - по уровню минус 3 дБ
    - по уровню минус 60 дБ


    9
    24
    Полоса пропускания для режима "эфир" от 48 Гц до 10 кГц
    Чувствительность, приведенная к току, протекающему на расстоянии 1 метр при отношении сигнал шум 6 дБ, мкА 0,5
    Динамический диапазон входных сигналов, дБ 102
    Ослабление сигнала переменного тока частотой 50 Гц, дБ 80
    Определение глубины залегания трассы, м до 10
    Погрешность показаний глубины залегания трассы, %, не более 5
    Габаритные размеры, мм, не более 720х245х170
    Масса, кг, не более 2.4
    Диапазон рабочих температур, °С от -30 до +55
    Технические характеристики генератора ГТ-15
    Рабочие частоты*, Гц 273, 526, 1024,8928, 32768
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10
    Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
    Сила тока, потребляемая от источника постоянного тока, А не более 1,8
    Габаритные размеры, мм, не более 210х130х100
    Диапазон рабочих температур, °С от -30 до +55

    * По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.

  • Комплект поставки Сталкер 15-04

    Наименование Назначение Фото Количество

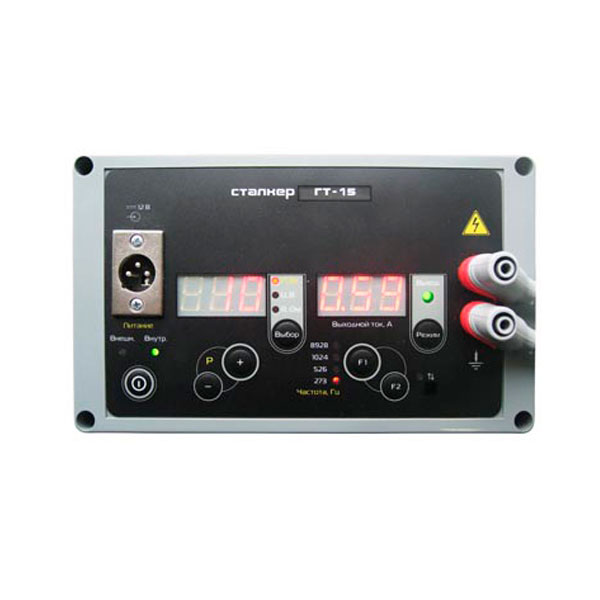

    1. Генератор Сталкер ГТ-15 Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2. Приемник Сталкер ПТ-04 Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1

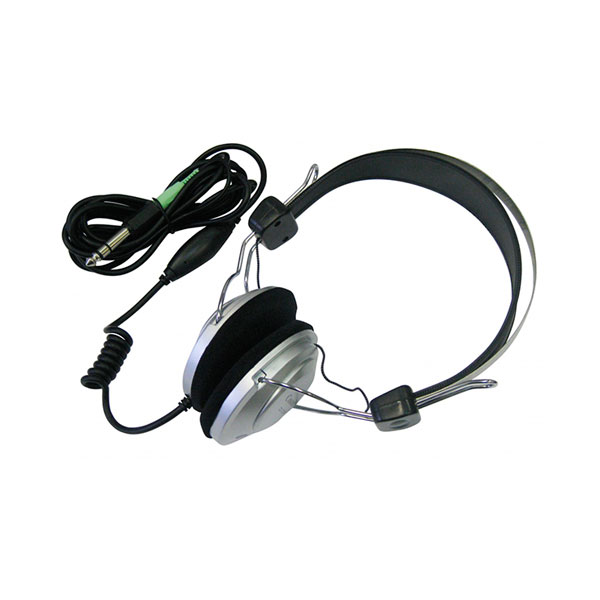

    3. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
    4. Антенна передающая АП-01 РАПМ.464311.004 Предназначена для бесконтактной передачи сигнала генератора в коммуникацию. 1
    5. Провод соединителɶный 5м РАПМ.685614.011 Применяется для подключения генератора к коммуникации или штырю заземления. 2
    6. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 2
    7. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ГТ-15 1

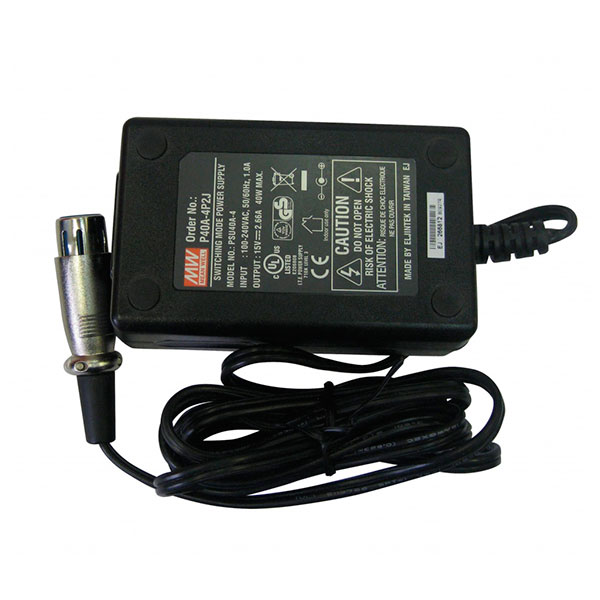

    8. Блок питания БПН-12-3 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1

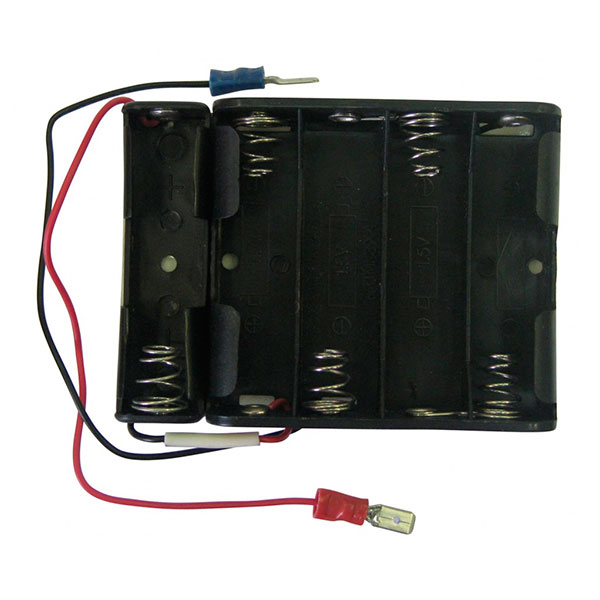

    9. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
    10. Bluetooth-USB адаптер Предназначен для беспроводного соединения приемника с ПК или ноутбуком 1
    11. Ремешок нашейный 1
    12. Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов 1
    13. Сумка приемника 1
    14. Сумка генератора ГТ-15 Предназначена для переноски ГТ-15 1
    14. Руководство по эксплуатации на приемник ПТ-02 РАПМ.464333.001РЭ 1
    16. Руководство по эксплуатации на генераторы ГТ-75, ГТ-15 РАМП.435131.001РЭ 1
    17. Паспорт на комплекс трассопоисковый РАПМ.464334.001ПС 1
    18. Упаковка РАМП.323229.003 Упаковка для генератора 1
    19. Упаковка РАМП.323229.002 Упаковка для приемника 1

    Дополнительная комплектация Сталкер 15-04:

    (Поставляется по отдельному заказу)

    Наименование Назначение Фото Количество

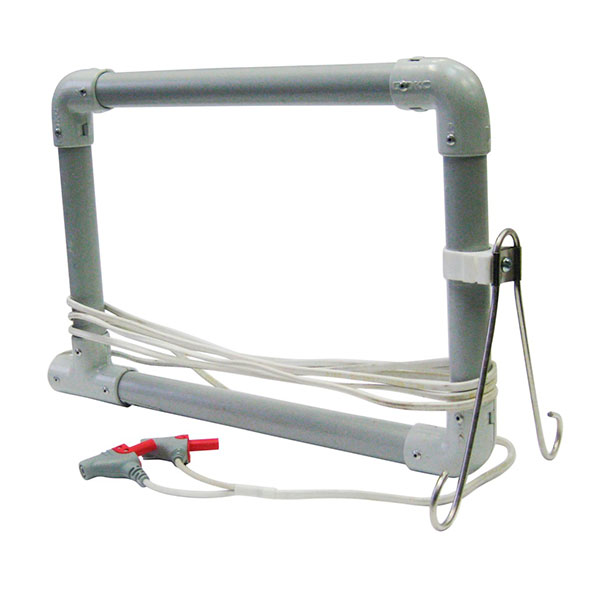

    1. Рамка передающая РП-02 РАПМ.468151.001 Предназначена для подключения к коммуникации бесконтактным способом. 1

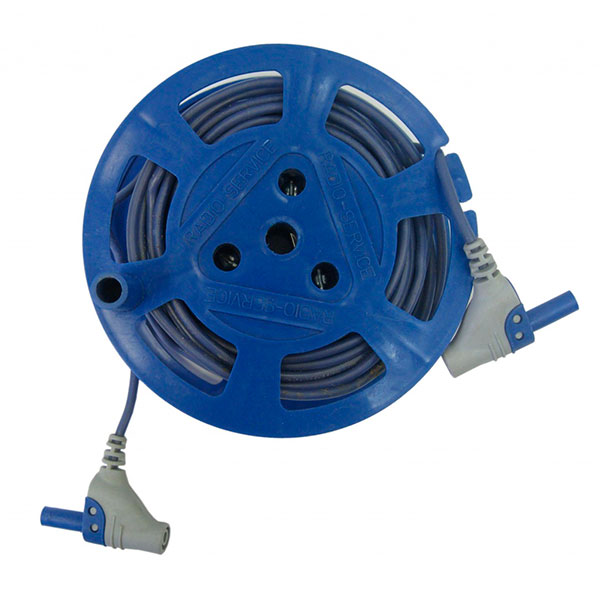

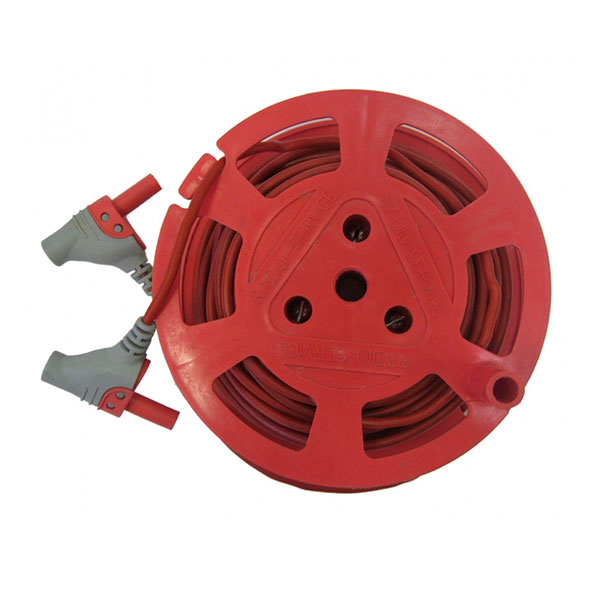

    2. Катушка с красным проводом 10 м РЛПА.685442.004 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    3. Катушка с синим проводом 10 м РЛПА.685442.004-01 Применяется для подключения генератора к коммуникации или штырю заземления. 1

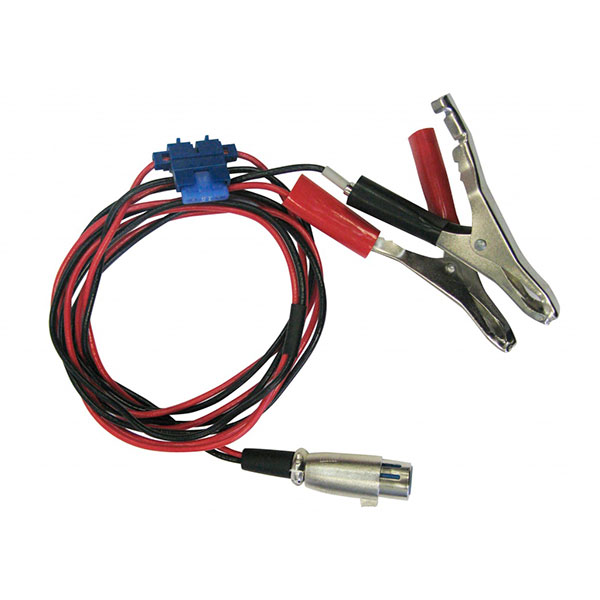

    4. Кабель питания "12 В"РАПМ.685613.001 Предназначен для питание генератора от автомобильного аккумулятора. 1

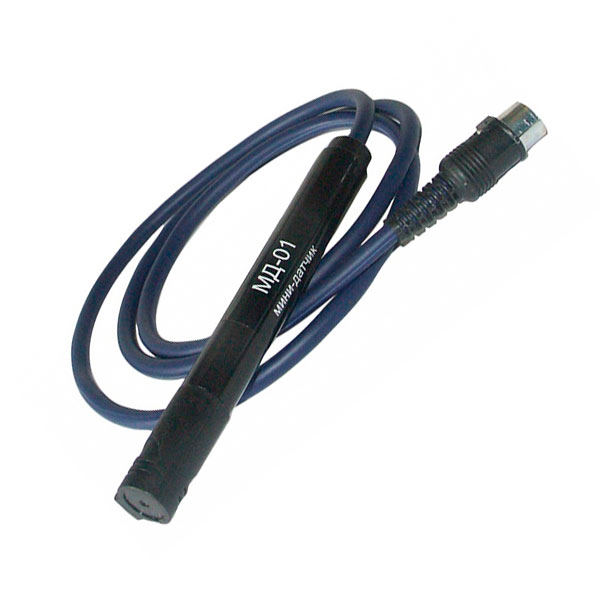

    5. МД-01 РЛПА.411519.001 - мини-датчик Предназначен для отбора жил в кабеле и поиска неисправностей в проводке. (Подключение к ПТ-02М только через Адаптер для датчиков приемника. ) 1
    6. Штырь заземления 52 см. РЛПА.305177.004-01 Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы. 1

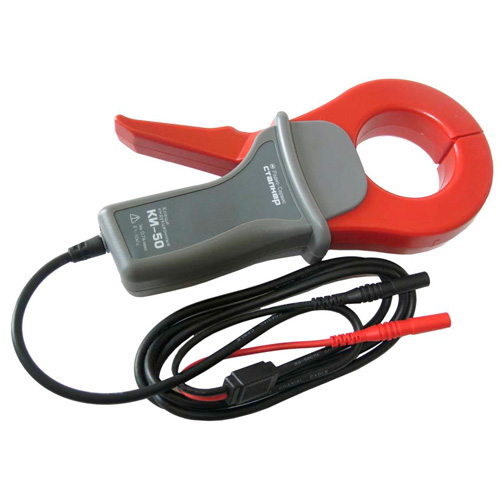

    7. Клещи индукционные КИ-50 50 мм РАПМ.418114.003 Предназначены для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней 1

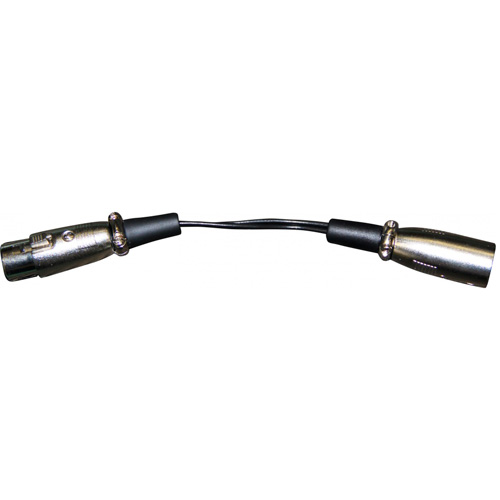

    8. Адаптер зарядный "12 В" РАМП.685614.010 Предназначен для определения и передачи данных геограɮических координат в приемник 1

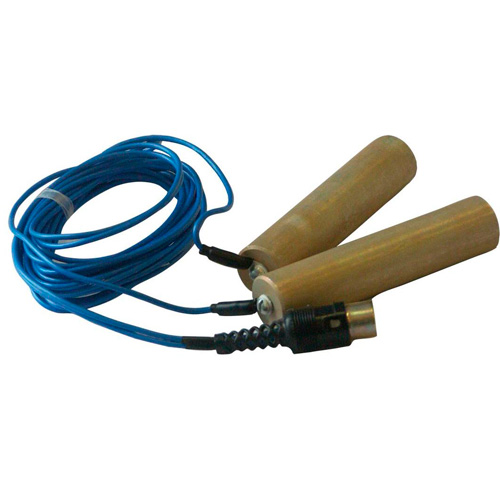

    9. Датчик контроля изоляции ДКИ-Е РЛПА.411129.001 Предназначен для локализации мест повреждения при промерзшем грунте и над асфальтом. Высокая скорость работы 1

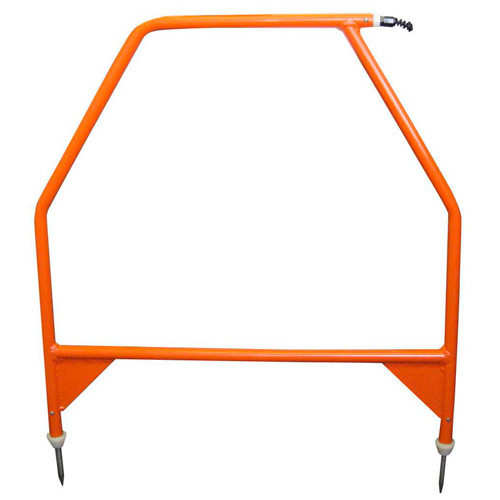

    10. Датчик контроля изоляции «А-рамка» РАПМ.418114.001 Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами 1
    11. Датчик контроля изоляции ДКИ-П1 РАПМ.411129.002 Предназначен для локализации мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора 1

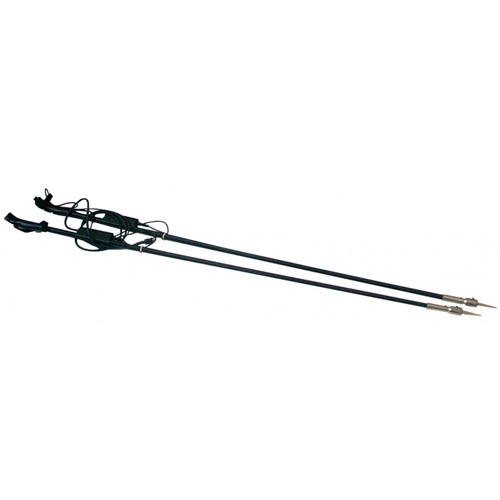

    12. Датчик контроля изоляции ДКИ-02 РАПМ.411129.001 Предназначен для определения мест повреждения изоляции коммуникации 1

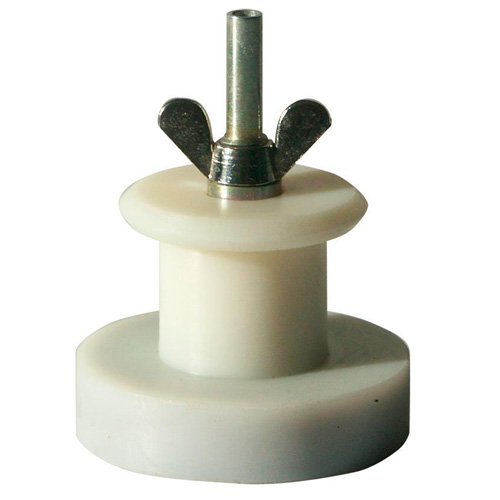

    13. Контакт магнитный РАПМ.469339.001 Предназначен для подключения генератора к трубопроводу 1

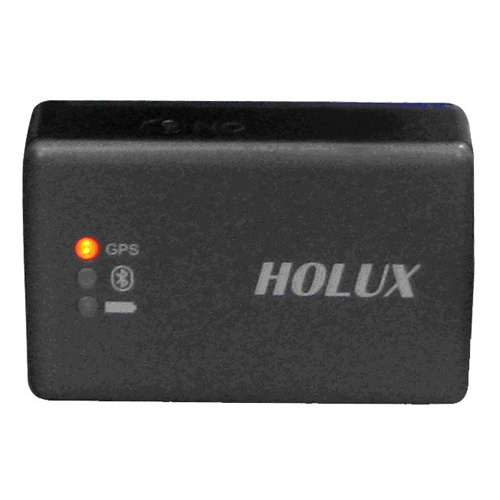

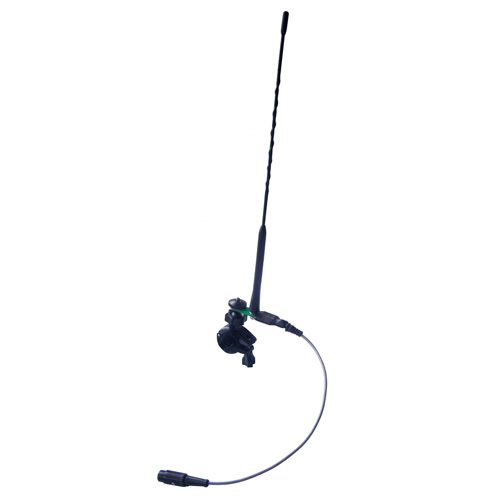

    14. Внешний GPS "Bluetooth" модуль Предназначен для определения и передачи данных географических координат в приемник 1
