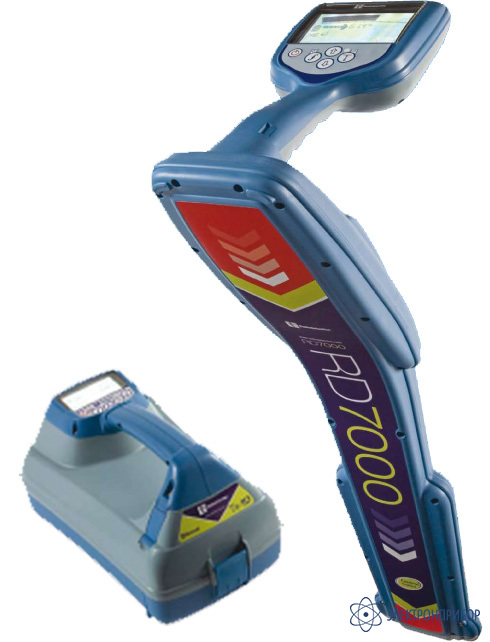

RD7000PL с генератором Tх-10 — трасспоисковый комплект

Назначение комплекта RD7000PL с генератором Tх-10:

Локализация конкретных трубопроводов и кабелей в больших подземных сетях становится все более сложной проблемой. Искажающие эффекты грунта, вызываемые отличием грунтов различных типов и близостью других проводников, затрудняют работу оператора и делают ее более трудоемкой. Наиболее важными требованиями к локатору в таких обстоятельствах являются простота использовании, точность и надежность. Локатор RD7000 компании Radiodetection удовлетворяет эти требования и имеет несколько новаторских особенностей, что позволило обеспечивать точные, надежные и воспроизводимые результаты измерений.

Локаторы нового семейства RD7000 являются преемниками локаторов семейства RD4000 SL, TL, PL и DLPDL и PXL, которые являются стандартными локаторами для промышленных применений. Локатор RD7000 демонстрирует исключительно высокие рабочие характеристики на участках местности с наличием помех.

Эргономичная конструкция:
Локатор RD7000 разработан с учётом эргономических требований и имеет высокие рабочие характеристики, в результате чего, пользователь получает имеющий малую массу, эффективный с точки зрения энергопотребления прибор. Локатор RD7000 на 28% легче являющегося стандартным для промышленности прибора RD4000, что способствует его более широкому использованию. Несмотря на свои вес и форму корпуса, локатор RD7000 продолжает оставаться надежным прибором при воздействии на него неблагоприятных внешних условий, он удовлетворяет требования спецификаций IP54. Это означает, что вы можете эксплуатировать его почти что в любых окружающих условиях. Приемник и передатчик снабжены ЖКД с большим высококонтрастным экраном с задней подсветкой, предоставляющим пользователю четкую информацию в любых условиях освещенности. Интуитивно понятный и быстро реагирующий интерфейс разработан таким образом, что оператор может иметь легкий доступ к любой функции. Клавиатура использует набор понятных пиктограмм, которые хорошо согласуются с конструкцией как передатчика, так и приемника.

Centros™:
В течение 30 лет компания Radiodetection занимается разработкой локаторов кабелей, получив за это время свыше 50 патентов на соответствующие программные и аппаратные средства. Исследования и разработки привели к созданию пакета Centros™, объединяющего новые и инновационные алгоритмы с уже используемыми программными средствами в имеющем высокие рабочие характеристики процессорном ядре. Алгоритмы Centros™ повышают точность и воспроизводимость измерений и обеспечивают достижение очень высокой чувствительности в полевых условиях. Алгоритмы Centros™ обеспечивают очень хорошую фильтрацию сигналов и проведение высококачественного анализа, что позволяет непрерывно работать даже в обстановке с очень высоким уровнем шумов электрического характера. Алгоритмы Centros™ предоставляет нашим клиентам наиболее мощные измерительные средства для локаторов кабелей и трубопроводов.

eCAL™:
eCAL™ является новым разработанным компанией Radiodetection методом, который позволяет оператору проверять исходную заводскую калибровку локатора RD7000. Это означает, что оператор уверен в том, что локатор продолжает функционировать в соответствии с заводской калибровкой. eCAL может формировать и распечатывать сертификат подтверждения без необходимости в возврате локатора в сервисный центр.

Стрелки по направлению к сигналам пикового уровня: это интуитивно понятное средство, которое направляет оператора к центральной линии трубопровода или кабеля путем показа стрелок влево и вправо и воспроизведения отличающихся друг от друга тональных сигналов. Чем длиннее стрелка, тем больше расстояние от цели.

Компания Radiodetection предлагает также новое семейство передатчиков. Выпускаются три модели, обеспечивающие получение выходных сигналов мощностью 1, 3 и 10 Вт. В прочном корпусе передатчика каждой модели располагаются запатентованная схема и усилитель. В передатчиках запрограммированы частоты работы с непосредственным подсоединением и частоты индукционного режима вплоть до 200 кГц. Каждый передатчик формирует постоянный ток в пределах полного своего частотного спектра и имеет высоковольтный режим для использования на грунтах с высоким импедансом.

Дополнительные особенности локатора RD7000:

• Пассивные режимы работы Power и Radio
• Частотный диапазон от 50 Гц до 200 кГц
• Null (работа по нулевому уровню сигнала)
• Звуковой сигнал, соответствующий реальному принимаемому сигналу
• TruDepthTM
• StrikeAlertTM
• Измерение глубины в режиме Power (в зависимости от модели)
• Обнаружение дефекта (в зависимости от модели)
• Динамическая защита от перегрузки
• Автоматическая регулировка усиления с ручным управлением
• Переключение между 50 и 60 Гц
• Переключение между метрической и британской системами мер
• Выбор языка
• Выбираемый тип батарейного питания
• Выбираемая частота и функция
• Все установки (настройки) при выключении питания сохраняется.
• Совместимость с полным диапазоном аксессуаров локатора RD4000.

Локатор RD7000PL выявляет надежность заданного кабеля даже в районах с развернутыми магистральными кабелями комплексных электрических сетей. Одной из наиболее серьезных проблем для технических специалистов, работающих в энергетической промышленности, является локализация трубопроводов и кабелей вблизи таких высоковольтных источников, как подстанции и кабелепроводы, сигналы высоких уровней от которых перегружают большую часть локаторов.

Прибор RD7000PL предназначается для использования в районах с очень высокими магнитными полями, генерируемыми высоковольтным оборудованием и кабелями, что может воспрепятствовать точной локализации. Динамическая защита от перегрузки снижает воздействие такого эффекта, что позволяет поддерживать точность локатора на высоком уровне.

Кроме того, локатор RD7000PL может индицировать глубину в режиме Power. Эта особенность локатора является особенно полезной, когда непосредственное подсоединение передатчика к силовому кабелю может быть опасным или непрактичным.

Для содействия оператору при локализации дефектов в кабельной оболочке используется запатентованный режим 8KFF, который позволяет локализовать дефект кабеля при использовании рамки A-типа, присоединенной к локатору. Воспроизводимые на экране стрелки показывают направление на дефект и помогают оператору точно локализовать дефект с погрешностью до одного метра.

Локатор модели RD7000PL имеет следующие особенности:

• Режим Power
• Режим Radio
• НЧ (512/640 Гц)
• 8 кГц
• 33 кГц
• 65 кГц
• TruDepth™ Стрелки по направлению к сигналам пикового уровня
• StrikeAlert™
• Centros™
• eCAL™ Измерение глубины в режиме Power
• Null (Работа по обнулению уровня сигнала)
• 8KFF
• Динамическая защита от перегрузки.

Генераторы RD:

Основывающееся на использовании полностью цифровой платформы новое семейство передатчиков компании Radiodetection поддерживает работу полного диапазона локаторов кабелей и трубопроводов RD7000 производства компании Radiodetection.

Tx-1 является маломощным передатчиком. Tx-3 имеет более высокий ток, в нем предусмотрены возможность работы с наведенным (индукционным) током, а также режимы Fault Find (Поиск дефектов) и CD. Tx-10 имеет наибольший ток, Fault Find и CD являются для него стандартными режимами.

Передатчик каждой из этих моделей имеет запатентованный трехкаскадный фазочувствительный усилитель, который обеспечивает в пределах полной ширины диапазона получение постоянного тока с компенсацией импеданса заземления при использовании режима с непосредственным подсоединением, применении зажима или индуктивного режима. Эти передатчики характеризуются меньшим энергопотреблением, имеют эргономичную конструкцию, обеспечивают получение высоких рабочих характеристик и заключаются в новые имеющие малую массу корпуса.

Масса таких передатчиков на 10% меньше массы обычно применяемого в промышленности передатчика T10, однако каждый из них удовлетворяет требования спецификаций IP53 для обеспечения возможности работы в неблагоприятных внешних условиях. Передатчик каждой модели снабжается съемным отсеком для аксессуаров и стойким к атмосферным воздействиям отсеком батарей электропитания. Большой высококонтрастный экран ЖКД с задней подсветкой обеспечивает четкое воспроизведение информации для пользователя. Интерфейс является интуитивно понятным и имеет высокое быстродействие, что позволяет оператору иметь легкий доступ к любой функции.

SideStepauto™: дает возможность передатчику рассчитывать оптимальную частоту на основе полного сопротивления (импеданса) относительно земли. В передатчике такая информация используется для оптимизации частоты в режиме активной работы. SideStepauto™ помогает повысить точность локализации и продлить срок службы батарей питания.

В передатчиках используются 8 батареек D-cell, питание может производиться также от автомобиля при использования 12 В кабеля со штекером (рекомендуется, чтобы использовался одобренный специалистами компании Radiodetection развязывающий трансформатор). В качестве дополнительной особенности передатчик каждой модели имеет функцию многофункционального измерительного прибора (мультиметра), обеспечивающего измерение напряжения, тока и импеданса линии.

Параметры передатчика:

• Три варианта по выходной мощности: 1 Вт, 3 Вт и 10 Вт
• 8KFF – локализация дефектов в диапазоне от короткого замыкания до сопротивления 2 МОм
• CDFF – для обнаружения дефектов на больших расстояниях
• 4 спаренных низких частоты для работы в режиме CD
• Ток выводится при напряжении 30 В или в высоковольтном режиме (90 В для работы при высоком импедансе)
• Передатчики имеют активные частоты от 200 Гц до 200 кГц
• 8 частот для работы в индуктивном режиме
• SideStepauto™
• Защита от короткого замыкания
• Функция мультиметра
• Кассета с 8 батарейками D-cell
• Отсек для аксессуаров (с заземляющим стержнем, выводами для непосредственного подсоединения и катушкой с проводом заземления)
• Аксессуары удовлетворяют требованиям спецификаций "включай и работай" (используются все аксессуары передатчика RD4000)
• Работа от внешнего источника напряжением 12 В постоянного тока
• Защищенная от воздействия брызг сенсорная клавиатура
• Высококонтрастный ЖКД
• Тревожная сигнализация по импедансу на землю.

В качестве дополнительной особенности передатчик каждой модели имеет функцию многофункционального измерительного прибора (мультиметра), обеспечивающего измерение напряжения, тока и импеданса линии.
