ПСП 3, ПСП3

Трассировка и поиск повреждений индукционным методом

ПСП-3Б — трассопоисковый комплект приборов. Комплектация "Б"

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      Прочие

    Область применения комплекта ПСП-3:

    Трассопоисковая система используется при строительстве и эксплуатации линейно-кабельных сооружений связи, поиске трасс и повреждений силовых кабелей, трубопроводов и других металлических подземных коммуникаций.

    Трассопоисковая система превосходит по техническим характеристикам и заменяет по функциональным возможностям кабелеискатели серии «КИ», совместим с комплектом ПСП-2. Отличается от комплекта ПСП-2 оптимальным соотношением характеристик цена-качество и улучшенными весо-габаритными параметрами. Добавлена возможность использовать прибор как трассоискатель трубопроводов, исключена служебная связь и оставлен один вид индикации: звуковая (на слух) через телефонную гарнитуру.

    Назначение комплекта ПСП-3:

    Комплект приборов ПСП-3 предназначен для проведения следующих видов работ на кабельных коммуникациях:

    • Нахождение трассы и определение глубины залегания кабелей связи, силовых кабелей, металлических трубопроводов в активном и пассивном режимах;
    • Определение места короткого замыкания, электрического сообщения жил;
    • Определение места соединения провода с оболочкой кабеля.

    Преимущества и особенности эксплуатации (в вопросах и ответах):

    1. Каков принцип работы конплекта ПСП-3?
      Принцип работы комплекта заключается в качественной регистрации магнитного поля, возникающего вокруг проводника при протекинии переменного тока по замкнутой цепи.
    2. Что такое активный и пассивный режимы работы комплекта?
      В активном режиме, в качестве источника сигнала используется генератор, входящий в состав комплекта. В пассивном режиме регистрируется электромагнитное поле кабеля, находящегося в рабочем состоянии (например, силовой кабель под напряжением и под нагрузкой).
    3. Каковы конструктивные особенности и схемотехнические особенности комплекта ПСП-3?
      Генератор комплекта отличается от предыдущих моделей тем, что имеет уменьшенные габариты и массу. Это позволяет более эффективно использовать его в полевых условиях. Исключены стрелочные приборы индикации. Введение светодиодного индикатора мощности дает возможность оценки согласования с нагрузкой. Приемник комплекта закреплен на штанге антенны. Это стало возможным в связи с существенным уменьшением габаритов и массы прибора. Исключение средств индикации кроме слухового режима (через гарнитуру) позволило, не ухудшая характеристик приемника, существенно снизить его стоимость.
    4. Каковы основные преимущества генератора ПСП-3?
        • достаточно большая выходная мощность генератора до 8 Вт в шмроком диапазоне нагрузок и выходных напряжений;
        • возможность длительной работы от встроенного аккумулятора;
        • индикация величины выходной мощности;
        • при использовании индуктивного и емкостного датчиков позволяет отыскивать кабели в пучке и определенные пары проводов на открытых проводках или в кабельных муфтах;
        • универсальное питание (от сети 220 В и от аккумулятора);
        • уменьшенные габариты и масса;
        • высокая механическая прочность корпуса.
    5. Каковы особенности приемника ПСП-3?
        • два режима работы - узкополосный (помехозащищенный) и широкополосный (для работы в пассивном режиме);
        • уменьшенные габариты и вес позволили закрепить приемник непосредственно на штанге антенны, улучшив эксплуатационные свойства;
        • высокая механическая прочность корпуса.
    6. В чем преимущества антенны приемного комплекта?
      Антенна комплекта состоит из двух взаимно перпендикулярно расположенных индуктивных датчиков: вертикаьного и горизонтального. Применение такой конструкции обеспечивает максимальную оперативность и эксплуатационные удобства при поиске трассы и точность при определении глубины залегания кабеля.
  • Технические характеристики комплекта ПСП-3:

    Параметр Значения
    ПРИЕМНИК
    Чувствительность 10 мкВ
    Рабочая частота 1071 Гц
    Полоса пропускания 10-12 Гц; 500-1000 Гц
    Индикация Звуковая(через гарнитуру)
    Электропитание 9 В. Ток потребления 20 МА.
    1 батарея «Крона»
    Габариты (без штанги) 100 х 40 х 55 мм
    Масса (со штангой) не более 0,7 кг
    Упаковка Сумка для переноски
    ГЕНЕРАТОР
    Выходная мощность до 8 Вт
    регулируемая на нагрузке не менее 4Ом
    Вых.1. Rн= 4 Ом, Iвых="1,5 А."
    Вых.2. Rн="100 Ом," Iвых="0,3 А."
    Вых.3." Rн="400 Ом," Iвых="0,15 А
    Рабочая частота 1071 Гц
    Индикация Светодиодный индикатор выходной мощности, индикация перегрузки по выходу, индикация разряда аккумулятора
    Наличие прерывистого сигнала прерывистый сигнал с частотой 3+1 Гц
    Согласование с нагрузкой Ручное: ступенчатое и плавное
    Электропитание Постоянное напряжение 12 В/2 А
    Внешний источник или внутренний аккумулятор
    Время непрерывной работы от встроенного аккумулятора При выходной мощности 3-5 Вт, не менее 8 часов
    Наличие зарядного устройства Есть. Поставляется по отдельному заказу
    Упаковка Укладочная сумка
    Габариты 210 х 238 х 90 мм
    Масса с аккумулятором Не более 5 кг
    ХАРАКТЕРИСТИКИ КОМПЛЕКТА
    Возможность отыскания трассы, определения места КЗ жил, КЗ жил с оболочкой есть
    Определение глубины залегания кабеля до 3 м с точностью ±15 см
    Диапазон рабочих температур от -20 ºC до +40 ºC

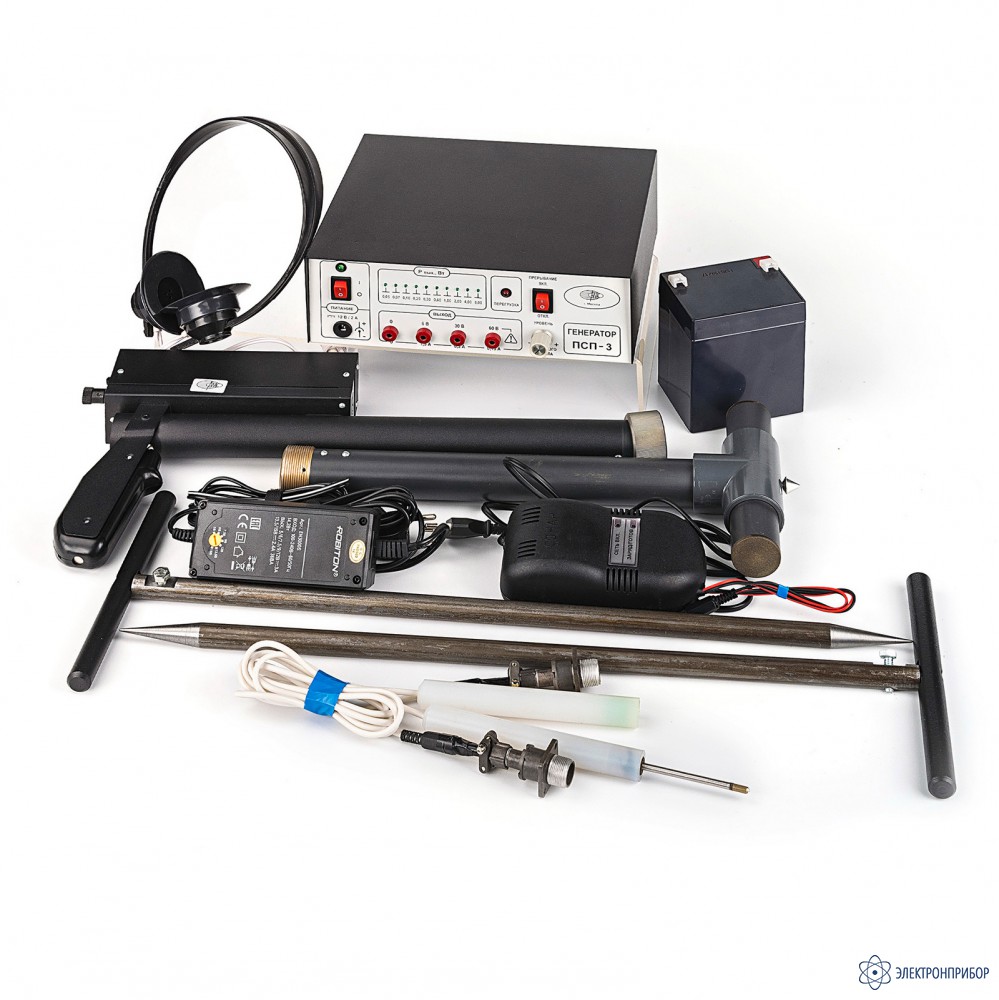

  • Комплект поставки ПСП-3Б

    Наименование Количество
    1. Генератор 1
    2. Приемник с антенной 1
    3. Сетевой адаптер 1
    4. Гарнитура 1
