ПП500А, ПП 500А, ПП-500-А

Трассировка и поиск повреждений индукционным методом

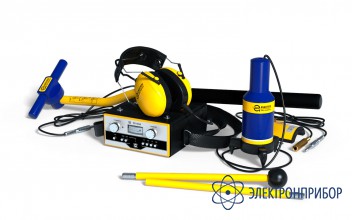

ПП-500А (с принадлежностями) — приемник поисковый

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    Описание приемника поискового ПП-500А:

    Приемник поисковый ПП-500А предназначен для поиска трасс (ПТ) и мест повреждения силовых кабелей индукционным (ИМ) и акустическим (АМ) методами. При ИМ используется совместно с генератором ГП-500 (ГП-100) любой модификации и обеспечивает бесподстроечный прием сигнала на частотах генератора.

    Назначение приемника поискового ПП-500А:

    • точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
    • точное определение трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
    • определение глубины залегания кабелей (коммуникаций);

    Приемник оснащен функцией трассоискателя с параметрами, аналогичными ППТ-1А, и используется в составе комплектов семейств КП-100K, КП-500K.

    Область применения приемника поискового ПП-500А:

    • городское, промышленное и коммунальное электроснабжение;
    • электротранспорт;
    • строительство.

    Особенности приемника поискового ПП-500А:

    • Богатый набор аксессуаров;
    • Оценка уровня сигнала - по громкости в телефонах и стрелочному индикатору;
    • Возможность поиска трассы в пассивном режиме;
    • Тумблер оперативного отключения прослушивания;
    • Время непрерывной работы от встроенной аккумуляторной батареи (АБ) не менее 100ч;
    • Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд АБ. Режим включается автоматически при уменьшении напряжения питания на 5 %. Ток, потребляемый от АБ в этом режиме, не более 50 мкА;
    • Предусмотрены контроль состояния АБ по стрелочному индикатору и световая индикация режима БП;
    • Заряд АБ осуществляется от внешнего зарядного устройства (без извлечения АБ из приёмника) по методу IU DIN41773. Величина зарядного тока - 0,1 А. Время заряда - не более 15 ч. Окончание заряда фиксируется световой индикацией на зарядном устройстве;
    • Предусмотрены дополнительные режимы: “высокой разборчивости” при ПТ и режим с шумоподавлением при ИМ;
    • Рабочее положение приёмника - произвольное.

    Принцип работы приемника поискового ПП-500А:

    Назначение органов управления на передней панели приемника:

    • кнопки:
      - БАТ - контроль состояния АБ;
      - 50, 480, 1к, 10к - включение индукционного канала приема на соответствующей частоте (50 - режим ПТ, остальные при поиске повреждений);
      - АК - включение акустического канала приёма;
      - М50 - включение дополнительных режимов;
    • светодиод БАТ - индикация разряда АБ и включения режима сохранения АБ (загорается при нажатой кнопке БАТ);
    • регулятор УСИЛЕНИЕ - изменение усиления в тракте приема для всех режимов. Усиление устанавливается таким образом, чтобы стрелка индикатора находилась в пределах 0,5...0,75 шкалы индикатора. Зона МАХ индикатора соответствует перегрузке тракта приемника;
    • регулятор ГРОМКОСТЬ - изменение громкости прослушивания в телефонах и включение (выключение) приемника.

    Телефоны, магнитная антенна (или накладная рамка), акустический датчик подключаются к разъемам ТЛФ, МА, АД соответственно, расположенным на задней стенке приемника . Там же расположен тумблер оперативного отключения прослушивания.

    Заряд АБ осуществляется через гнездо (на задней стенке). Заряд производить при окружающей температуре 20±5℃ в следующем порядке:

    • вставить зарядное устройство в розетку сети 220 В / 50 Гц (должен гореть светодиод зарядного устройства);
    • подсоединить шнур зарядного устройства к приемнику (положение органов управления приемника - произвольное, телефоны отключены), светодиод должен погаснуть;
    • заряд вести до загорания светодиода, после чего отсоединить шнур зарядного устройства от приемника и вынуть его из розетки.

    ПРИМЕЧАНИЕ. Запрещается оставлять подключенным к приемнику обесточенное зарядное устройство.

  • Технические характеристики приемника поискового ПП-500А:

    Параметр Пассивный режим определения трассы Поиск индукционным методом Поиск акустическим методом
    Рабочая частота, Гц 50 480 | 1069 | 9796 -
    Полоса пропускания по уровню – 3дБ, Гц 40...180 6±1 160...400
    Избирательность при расстройке на ±20 Гц, дБ, не менее - 40 -
    Чувствительность, не более, мкВ 40 20  |  20  |  40 40
    Порог шумоподавителя, дБ - -(20±3) -

    Дополнительные параметры (типовые значения) и эксплуатационные характеристики:

    Параметр Значение
    Ток потребления в режиме молчания, не более, мА 10
    Ослабление зеркального канала приёма на частоте 480 Гц, не менее, дБ 80
    Диапазон регулировки усиления во всех режимах приёма не менее, дБ 80
    Оценка уровня сигнала по громкости в телефонах и стрелочному индикатору
    Дополнительные режимы «высокой разборчивости» при ПТ
    режим с шумоподавлением при ИМ
    Частота прослушивания, Гц:
         - во всех режимах ИМ 1
         - в режиме ПТ 50
         - в дополнительном режиме 1,5
    Габаритные размеры, мм, не более 175 х 75 х 186
    Масса, кг, не более 1,4
    Температура окружающей среды, °С -30...+40
    Относительная влажность воздуха, при 25°С, % 90
    Атмосферное давление, мм рт. ст. 530...800

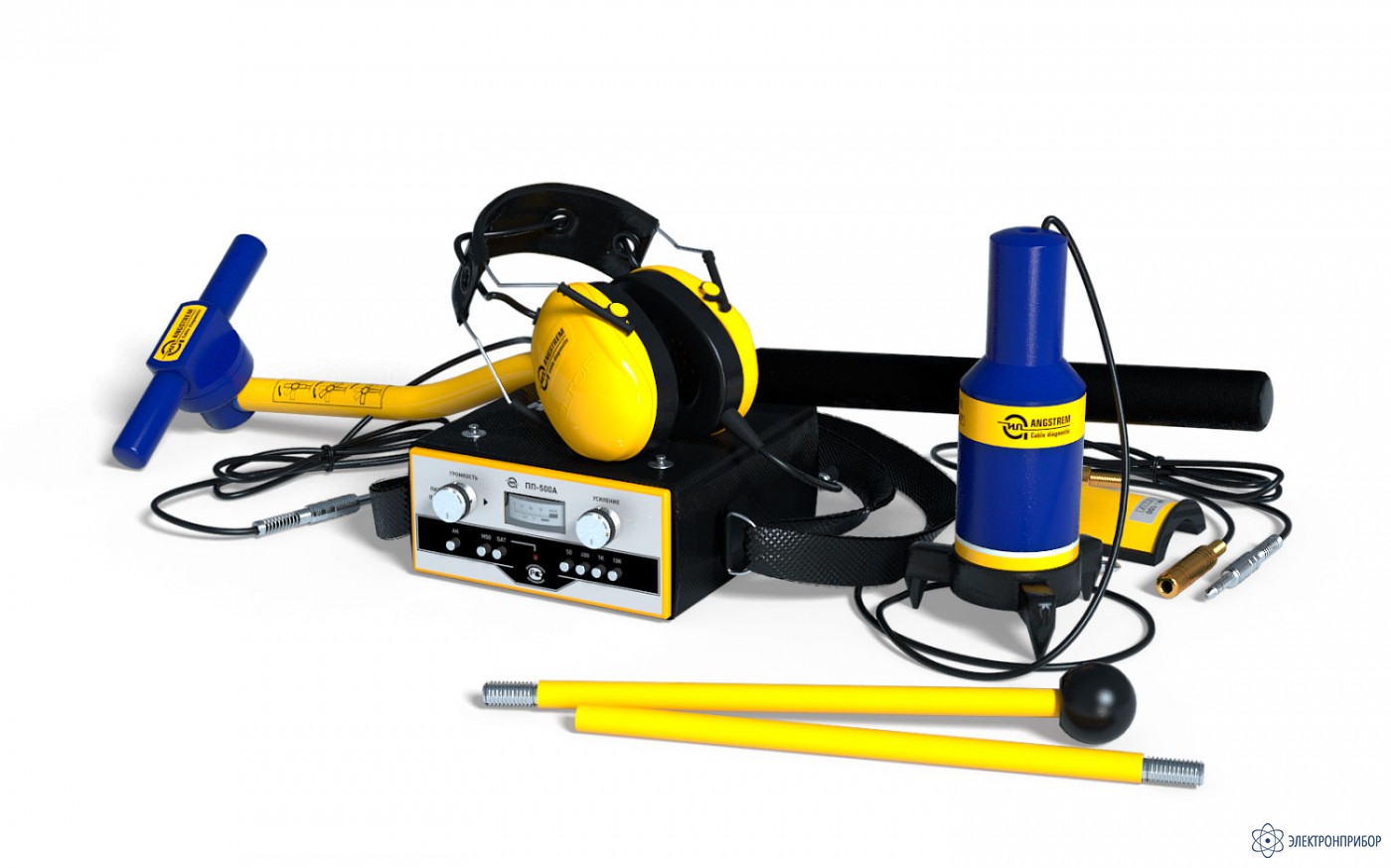

  • Комплект поставки ПП-500А (с принадлежностями)

    Наименование Применение Фото Количество
    1. Приемник ПП-500А Предназначен для поиска трасс и мест повреждения силовых кабелей индукционным и акустическим методами. При индукционном методе используется совместно с генератором любой модификации и обеспечивает бесподстроечный прием сигнала на частотах генератора. 1
    2. Зарядное устройство УЗ 500 Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. 1
    3. Магнитная антенна МА-500 Предназначена для использования в качестве чувствительного элемента приемника при поиске мест неисправностей подземных силовых кабелей индукционным методом. 1
    4. Рамка накладная  НР-100 с переходником на ТФ-500 Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. 1
    5. Датчик акустический АД–500 Акустический поиск является без сомнения самым простым и очень точным методом поиска повреждения в кабельных линиях, более того это один из немногих методов который позволяет искать однофазные повреждения и повреждения с «заплывающей» проводкой. 1
    6. Телефоны головные ТФ-500 Предназначены для эксплуатации в составе индукционных поисковых приемников. 1
    7. Чехол Для приемника. 1
    8. Сумка укладочная Для приемника и принадлежностей. 1
    9. Эксплуатационная документация. Паспорт 1
    10. Методика "Поиск повреждений подземных силовых кабелей" 1
