Трассировка и поиск повреждений индукционным методом

Поиск-310Д-2М (2) — трассодефектоискатель с двумя приемниками

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение прибора Поиск-310Д-2М:

    Поиск-310Д-2М обладает полным набором методов для отыскания кабеля и повреждения изоляции кабеля в полевых условиях:

    • Контактный (штыри) 273, 5 Гц - для поиска повреждений до 1 МОм
    • Фазовый двухчастотный (бесконтактный) метод 2-6 кГц - для поиска повреждений до 50 кОм в дополнение к контактному
    • "НЧ-ВЧ" двухчастотный 273,5 Гц / 2 кГц - позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).

    Сверхлегкий прибор. Вес антенны составляет 650 г, вес приемника 650 г. Яркий низкотемпературный OLED-дисплей.

    Функциональные возможности прибора Поиск-310Д-2М:

    • Поиск трассы - Поиск кабеля по максимуму и по минимуму сигнала. Стрелка-индикатор показывает величину сигнала, а также направление сигнального тока, что позволяет осуществлять контроль кабеля "свой-чужой". Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).
    • Энергетический и широкополосный спектр - Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция "живой звук": в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.
    • Контактный поиск повреждения изоляции кабеля - Контактный метод поиска повреждений изоляции кабеля с помощью штырей отличается высокой чувствительностью. При приближении к зоне повреждения сигнал на штырях резко возрастает. Величина сигнала отображается на экране полоской-индикатором и дублируется цифровыми показаниями. Одновременно на экран выводится ориентировочная величина сопротивления изоляции в зоне (горизонтальный индикатор). Это позволяет лучше ориентироваться при поиске слабых мест в изоляции кабеля.
    • Бесконтактные двухчастотные методы поиска повреждения изоляции кабеля - Амплитудный метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты). Фазовый метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм в дополнение к контактному методу.

    Сервисные функции прибора Поиск-310Д-2М:

    • Мониторинг глубины залегания кабеля
    • Измерение силы сигнального тока для поиска ответвлений и параллельных трасс
    • Мониторинг направления сигнального тока
    • Двухчастотный амплитудный метод поиска дефектов
    • Двухчастотный фазовый метод поиска дефектов
    • Контактный метод поиска дефектов
    • Спектр принятого сигнала 10 ÷ 20000 Гц
    • «Живой звук»
    • Перестраиваемая частота приемника 200 ÷ 3999 Гц
    • Автоматическая установка усиления
    • Ручная установка усиления
    • Яркий низкотемпературный OLED-дисплей
    • Стрелочный индикатор (на дисплее)
    • Совместимость с прежними моделями (использование аксессуаров, работа от одного генератора).
  • Технические характеристики прибора Поиск-310Д-2М:

    Параметр Значения
    Активные частоты
    Режим "Фаза" 6562,5 ± 1 Гц
    Режим "Поиск трассы" 2187,5 ± 1 Гц
    Режим "НЧ-ВЧ" 273,5 ± 0,5 Гц
    Чувствительность для режима «Поиск трассы», (не более)
    При максимальном усилении 11 мкВ
    При минимальном усилении 22 мВ
    Полоса пропускания по уровню -3 дБ (не более)
    Для частоты 6562,5 Гц («Фаза») 45 Гц
    Для частоты 2187,5 Гц («Поиск трассы») 15 Гц
    Для частоты 273,5 Гц («НЧ-ВЧ») 2,5 Гц
    Прочие характеристики
    Максимально определяемая глубина залегания трассы 6 м
    Точность измерения глубины ±5%+10 см
    Точность отыскания 10 см
    Поиск повреждения изоляции с переходным сопротивлением 0 ÷ 1 МОм
    Полоса приема в широкополосном режиме (режим «Спектр») 40 ÷ 20 000 Гц
    Время непрерывной работы (не менее) 13 ч
    Электропитание: встроенные аккумуляторы 4 шт. АА, Ni-Mh, 2,3 А/ч.
    Время зарядки аккумуляторов (не более) 4 ч
    Габаритные размеры прибора (без сумки) 138х68х187 мм
    Масса прибора (включая аккумуляторную батарею, без сумки) 0,65 кг
    Габаритные размеры антенны 780х230х40 мм
    Масса антенны 0,65 кг

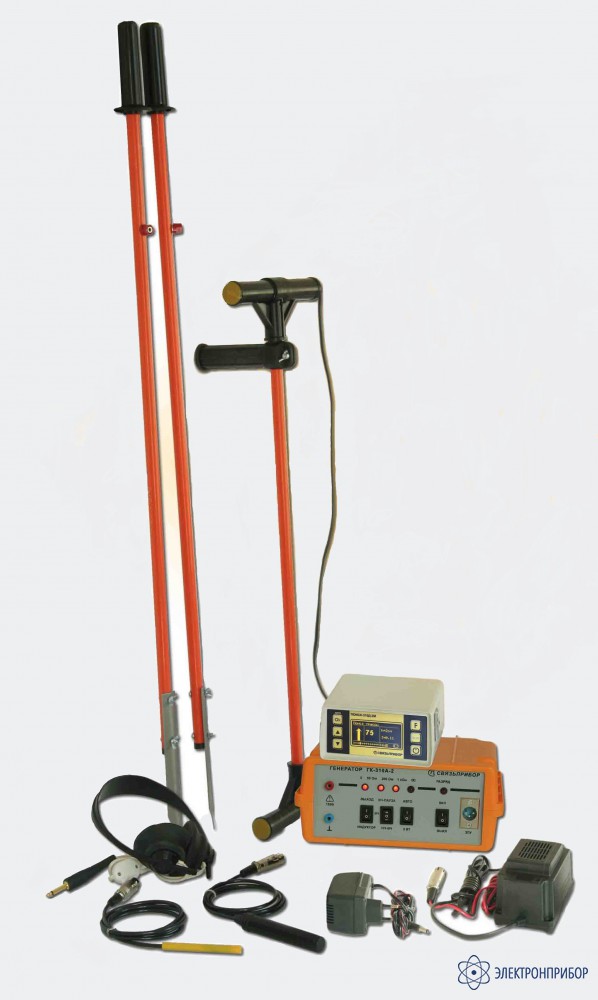

  • Комплект поставки Поиск-310Д-2М (2)

    Наименование Количество
    1. Приемник ПОИСК-310Д-2М 2
    2. Руководство по эксплуатации 1
    3. Сумка для приемника 2
    4. Аккумуляторы Ni-Mh «АА» 8
    5. Сетевой адаптер 2
    6. Головные телефоны 2
    7. Сумка для головных телефонов 2
    9. Емкостный отборник пар 1
    10. Сумка для отборников 1
    11. Контактный штырь 2
    12. Провод для подключения контактных штырей 1
    13. Сумка для контактных штырей 1
    14. Генератор ГК-310А-2 (АКБ встроена) 1
    15. Провод для подключения генератора к нагрузке 2
    16. Сетевой адаптер для генератора 1
    17. Магнитный контакт 1
    18. Руководство по использованию генератора 1
    19. Сумка для переноски генератора ГК-310А-2 1
  • Дополнительная комплектация Поиск-310Д-2М (2)

    • Цена по запросу
      Добавить к заказу

      КО-29, клещи-отборник

      Замкнутый магнитопровод отборника слышит только тестируемый кабель, что позволяет безошибочно отбирать свой кабель в пучке кабелей. Работает с приемниками 310/210.
