Трассировка и поиск повреждений индукционным методом

Поиск-210Д-2 — трассодефектоискатель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение комплекта Поиск-210Д-2:

    Комплекты трассодефектоискателей "ПОИСК-210Д-2" и "Поиск-210Д-2(2)" предназначены для определения трассы (телефонного или силового кабеля, линий трансляционной сети, водо -, газо-, нефтепровода или другой металлической коммуникации), определения глубины залегания коммуникаций, места повреждений изоляции, обрыва или короткого замыкания жил кабеля, а также отбора кабеля из пучка в траншее, колодце, и т.п. В пассивном режиме поиска - без применения генератора - приемник может быть использован для определения трасс силовых и радиотрансляционных кабелей.

    Основные функциональные возможности Поиск-210Д-2:

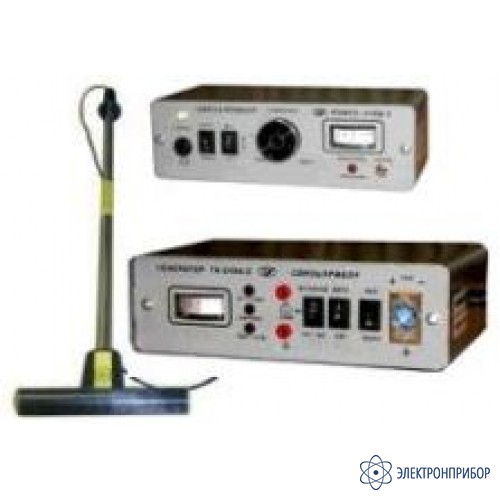

    Комплект "ПОИСК-210Д-2" конструктивно состоит из двух блоков: генератора и приемника. Генератор работает одновременно на двух частотах: 273,5 Гц и 2187,5 Гц. На низкой частоте можно уверенно обнаружить неисправность изоляции до 1 МОм и выше. На частоте 2187,5 Гц легко определить трассу. Эта частота хорошо отстроена от помех.

    Комплект "ПОИСК-210Д-2 (2)" с двумя приемниками. Наличие в сигнале одновременно двух рабочих частот позволяет работать одновременно двум измерителям: первый определяет трассу приемной антенной на частоте 2187,5 Гц, второй на частоте 273,5 Гц контактными штырями с высокой эффективностью ищет повреждения изоляции. Двум измерителям работать гораздо быстрее и удобнее.

    Предусмотрена возможность подачи сигнала от генератора в трассу бесконтактным способом: от катушки-индуктора или индукционных клещей (аналог индукционной рамки).

    В пассивном режиме поиска – без применения генератора – приемник может быть использован для поиска кабелей промышленной частоты и сети радиотрансляции, а также трубопроводов и металлических коммуникаций.

    "ПОИСК-210Д-2" является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ТИ-05, ТДИ-05М, 3М 2210Е, 3М 2250Е, 3М 2273Е, Hagenuk easyloc и digiloc, Seba Dinatronic FM9800.

    Особенности комплекта Поиск-210Д-2:

    Генератор:

    • Полностью автоматический режим работы;
    • Одновременно посылает в линию сигнал на двух частотах, что позволяет одновременно отслеживать трассу и эффективно искать повреждения изоляции;
    • Два режима согласования с линией. В первом - мощность автоматически меняется в зависимости от сопротивления нагрузки (2 Вт при 50 Ом, 10 Вт при 1 кОм), что позволяет уверенно работать на длинных трассах. Во втором - мощность фиксирована (2 Вт), что обеспечивает длительную работу от аккумулятора;
    • Малогабаритный высокоэффективный внешний индуктор обеспечивает бесконтактное подключение к коммуникации. По желанию заказчика, могут быть поставлены индукционные клещи для бесконтактной подачи в линию более мощного сигнала только в нужный кабель.

    Приемник:

    • Определение высокоомных повреждений изоляции до 1 МОм и выше;
    • Две активные частоты и широкополосный режим;
    • Сочетает в себе преимущества индукционного и контактного (контактные щупы) методов поиска неисправностей;
    • Обладает высокой помехозащищенностью;
    • Работает в автоматическом режиме, не требуя настройки на частоту генератора;
    • Стрелочная и звуковая индикация;
    • Встроенный аккумулятор на 36 часов непрерывной работы.

  • Основные технические характеристики комплекта Поиск-210Д-2:

    Генератор кабельный автоматический "ГК-210А-2":

    Наименование параметра Значение
    Рабочая частота генератора 2187,5 ± 1,0 Гц
    273,5 ± 0,5 Гц
    Периодичность характерного сигнала 1,17 с
    Длительность паузы 0,29 с
    Диапазоны автоматического согласования 0 - 1000 Ом
    Выходная мощность (не менее) в режиме: "АВТО" "2 Вт"
    • При сопротивлении нагрузки 1000 Ом
    10 Вт 2 Вт
    • При сопротивлении нагрузки 50 Ом
    2 Вт 2 Вт
    Потребляемая мощность (не более) в режиме: "АВТО" "2 Вт"
    • При сопротивлении нагрузки 1000 Ом
    20 Вт 7 Вт
    • При сопротивлении нагрузки 50 Ом
    7 Вт 7 Вт
    Электропитание от сети переменного тока 50 Гц, 220 В ±20% или от внешнего источника постоянного напряжение 12 - 18 В
    Габаритные размеры 230 х 160 х 65 мм
    Масса 2,5 кг

    Трассоискатель и искатель повреждений «Поиск-210Д-2»:

    Наименование параметра Значение
    Рабочая частота 2187,5 ± 1,0 Гц
    273,5 ± 0,5 Гц
    Ширина полосы в узкополосном режиме 2 Гц (для 273,5Гц)
    15 Гц (для 2187,5 Гц)
    Поиск повреждений изоляции с Rшл 0 - 1 МОм
    Полоса пропускания в широкополосном режиме 40 - 12 000 Гц
    Глубина залегания трассы до 5 м
    Точность отыскания 20 см
    Габаритные размеры 230 х 65 х 75 мм
    Масса 1,2 кг
    Электропитание от встроенного аккумулятора 12 В
    Условия эксплуатации:
    Температура окружающей среды -20 … +50 °С
    Относительная влажность воздуха до 90% при 30 °С
    Атмосферное давление 86 … 106 кПа

    Возможна поставка комплекта без генератора. При этом стоимость комплекта будет уменьшена на величину соответствущую стоимости генератора ГК-210А-2.

  • Комплект поставки Поиск-210Д-2

    Наименование Количество
    1. Генератор ГК-310А-2 1
    2. Провод для подключения выхода генератора к кабелю 2
    3. Провод питания генератора с разъемом 12 В 1
    4. Индуктор 1
    5. Техническое описание и инструкция по эксплуатации генератора 1
    6. Сумка для переноски генератора 1
    7. Приемник "Поиск-210Д" 1
    8. Зарядное устройство ЗПУ-12/0,8 1
    9. Головные телефоны 1
    10. Определитель кабеля 1
    11. Приемная антенна 1
    12. Контактный штырь 2
    13. Провод для подключения контактных штырей 1
    14. Техническое описание и инструкция по эксплуатации приемника 1
    15. Сумка для переноски приемника 1
    16. Сумка для головных телефонов и определителя кабеля 1
  • Дополнительная комплектация Поиск-210Д-2

    • Цена по запросу
      Добавить к заказу

      КИ-90, клещи-индуктор

      Клещи-индуктор. предназначены для бесконтактной передачи сигнала генератора в кабель. Клещи представляют собой магнитопровод с возбуждающей обмоткой в виде кольца, разрезанного на две половины, которые соединяются специальным креплением и обхватывают кабель, в который передается сигнал генератора. Клещи подключаются к генератору ГК-310 А, который автоматически согласует сигнал с кабелем.

    • Цена по запросу
      Добавить к заказу
