Трассировка и поиск повреждений индукционным методом

ПОИСК-2016 — приемник

Код товара: 50348

    Назначение приёмника ПОИСК-2016:

    Приемник «ПОИСК-2016» (в дальнейшем - приемник) предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

    В тексте используется следующая терминология и сокращения:

    • МП - место повреждения кабеля;
    • ГОЗ - глухое однофазное замыкание жилы кабеля на оболочку (замыкание, в котором отсутствует искра при наличии напряжения на кабеле, а переходное сопротивление МП находится в пределах 0-1 Ом);
    • ИП - искровой пробой жилы кабеля на оболочку (пробой, в котором присутствует искра при наличии напряжения на кабеле, переходное сопротивление МП превышает 10 Ом, а пробивное напряжение находится в пределах 1-50 кВ);
    • ГАУВ - генератор акустических ударных волн (электрический высоковольтный конденсатор большой емкости, периодически разряжаемый на испытуемый кабель);
    • ГЗЧ - генератор звуковой частоты;
    • ЖКИ - жидкокристаллический графический индикатор (дисплей), используемый в приемнике.

    Приемник может быть использован:

    • Для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
    •  Для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
    • Для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
    • Определения мест плохого контакта оболочки с кабельной муфтой;
    • Определения трассы кабеля и поиска места повреждения индукционным методом;
    • Определения глубины залегания кабеля;
    • Определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом на постоянном и переменном напряжении;
    • Определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

    Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

    • Ёмкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ. при зарядном напряжении 5-10 кВ;
    • Частота импульсов 0,2-1 Гц.

    Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ.

    Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ.

    Кроме этого для трассировки испытуемого кабеля (т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц (например, генератор ГЗЧ-2500).

    Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500).

    Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

    ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

  • Технические характеристики приёмника ПОИСК-2016:

    Параметр Значение
    Методы поиска повреждения электроакустический импульсный и индукционный
    Индикация осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах)
    Наибольшая глубина залегания кабеля при определении его трассы, м 10
    Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более ±0,05
    Наибольшая глубина залегания кабеля при поиске повреждений:
    Электроакустическим методом, м,
    Индукционным методом (режим «петли»)
    5
    3
    Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
    Электроакустическим методом, м
    Индукционным методом (режим «петли») м
    0,25
    1
    Коэффициент усиления дБ регулируемый от 0 до 100
    Количество ступеней регулировки  100
    Полоса пропускания по уровню 3 дБ, Гц 150 –3000
    Входное сопротивление, МОм 10
    Уровень шумов (размах), приведенный к входу, мкВ, не более 6
    Чувствительность к импульсному магнитному полю, мА/м, не менее 5
    Регулировка порога чувствительности, % от 1 до 95
    Полоса пропускания по уровню -3 дБ, кГц от 1 до 20
    Частоты настройки, Гц 160 до 11000
    Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
    Полоса пропускания цифрового фильтра, Гц, не более:
    по уровню -3 дБ
    по уровню -20 дБ
    9
    10
    Источник питания 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,3 А∙ч
    Номинальное напряжение питания, В 6
    Потребляемый ток, мА 70-190
    Продолжительность работы без подзарядки, час 10 - 20
    Время заряда полностью разряженного аккумулятора 10-12 часов

  • Комплект поставки ПОИСК-2016

    № Наименование Количество

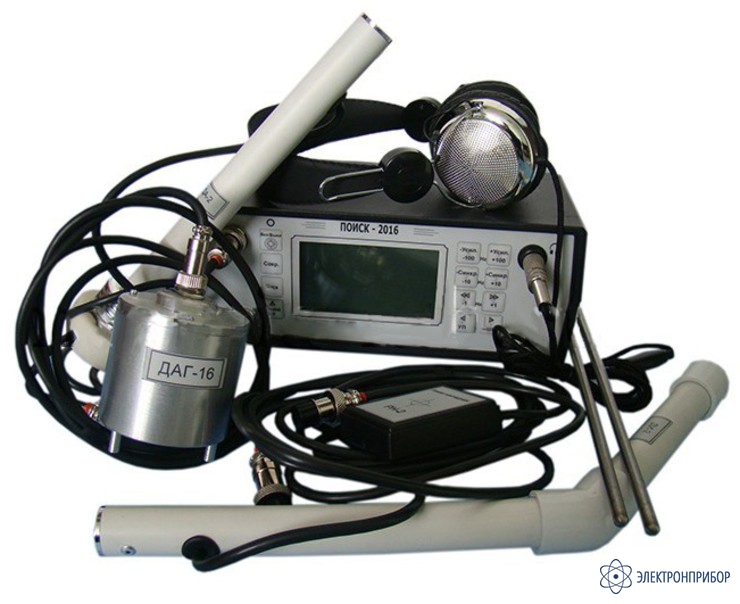

    1 Приемник ПОИСК-2016 1
    2 Датчик акустический грунтовый ДАГ-5 (для работы на грунте) 1
    3 Датчик акустический кабельный П805-ДА2 (для работы на открытом кабеле, установлен на изоляторе) 1
    4 Датчик индукционный П805-ДИ2 1
    5 Рамка индукционная накладная РН-2 (для работы на открытом кабеле) 1
    6 Электрод ручной потенциальный EHP 1
    7 Ручка- держатель датчиков (разборная) 1
    8 Телефоны головные (доработаны, R~(16÷64) Ом) 1
    9 Адаптер зарядного устройства (блок питания +12В, 1А, стаб.) 1
    10 Сумка для приемника 1
    11 Сумка для принадлежностей 1
    12 Руководство по эксплуатации (ПО-06-1.00.00.00РЭ) 1
