Трассировка и поиск повреждений индукционным методом

МИП-01 — комплект индукционного поиска

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение комплекта МИП-01:

    Комплект индукционного поиска МИП-01 предназначен для определения трассы, глубины залегания и мест повреждений наземных и скрытых токопроводящих коммуникаций, в том числе мест замыканий на оболочку (однофазных замыканий в кабеле). Комплект состоит из генератора и трассоискателя.

    Трассоискатель предназначен для эксплуатации при температуре окружающего воздуха в пределах от -20 до + 40 градусов Цельсия.

    Особенности комплекта МИП-01:

    В трассоискатель встроен микропроцессор с АЦП/ЦАП, осуществляющий аналого-цифровые преобразования. Микрокомпьютер вычисляет сигнал генератора из всего спектра сигнала (цифровая фильтрация). Вместе с этим, параллельно, вы можете пользоваться обычным традиционным аналоговым поиском.

    В отличие от всех существующих устройств поиска, кабелеискатель из комплекта МИП-01 имеет:

    • 2-х ступенчатая аналоговая и цифровая система шумоподавления.
    • светодиодный и стрелочный индикаторы наличия сигнала.
    • квазисенсорные кнопки управления.
    • система памяти уровня порога срабатывания звукового и светодиодного индикатора, позволяющая вести поиск однофазных повреждений (замыканий на оболочку.)
    • 2 параллельных канала поиска: аналоговый и цифровой.
    • постоянный или прерывистый режим генерации.
    • 2 режима прослушивания: по громкости и по изменению тональности звукового сигнала.
    • кварцевая стабилизация частоты.
    • система защиты генератора от перегрузки.

    Полупроводниковый генератор повышенной мощности имеет следующие возможности:

    • 2 режима сигнала – постоянный и прерывистый -1 Гц,
    • ЖКИ- дисплей показывающий режимы работы и выходную мощность.
    • функция самонастройки
    • быстродействующая триггерная система защиты
    • выходной согласующий трансформатор.

    Вышеперечисленные свойства и минимальное количество органов управления сделали генератор очень удобным и надежным в работе.

  • Технические характеристики комплекта МИП-01:

    Параметр Значения
    Приемник
    Основная частота 4096 Гц
    АРУ коэффициент усиления 200...500000
    Коэффициент подавления шумов не менее 140 дБ
    Частота звука в наушниках 50-4096 Гц
    Ток потребления 100 мА
    Напряжение питания аккумулятор 9В 700 мА\час
    Габариты длина 0,7 м
    Масса 1,6 кг
    Генератор
    Напряжение питания 220 В, 50 Гц
    Выходная мощность не менее 500 Вт
    Основная частота 4096 Гц
    Масса 5 кг

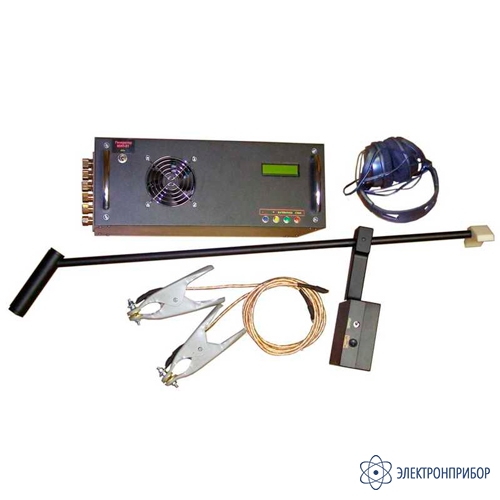

  • Комплект поставки МИП-01

    Наименование Количество
    1. Трассоискатель 1
    2. Генератор 1
    3. Головные телефоны 1
    4. Паспорт 1
    5. Кабель с зажимами 2
    6. Зарядное устройство 1
