Трассировка и поиск повреждений индукционным методом

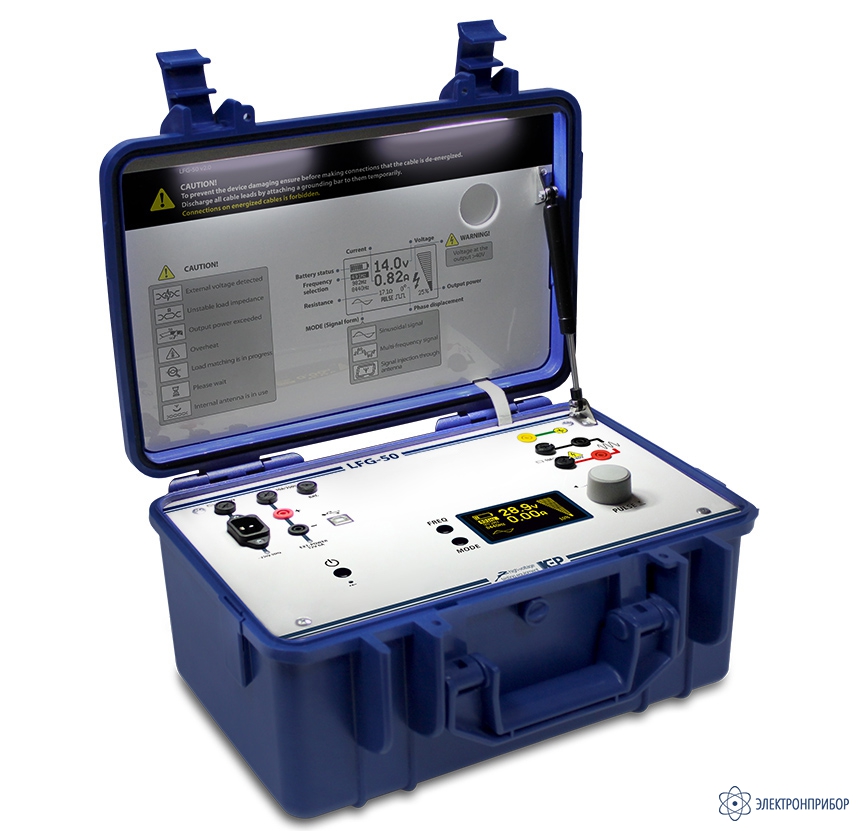

LFG-50 — генератор низкой частоты

Сохранить в PDF Распечатать
  • Описание генератора низкой частоты LFG-50:

    Генератор низкой частоты LFG-50 совместно с приемником используется для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей. Кроме того, с помощью данного генератора и приемника можно быстро отыскать короткие замыкания в кабелях.

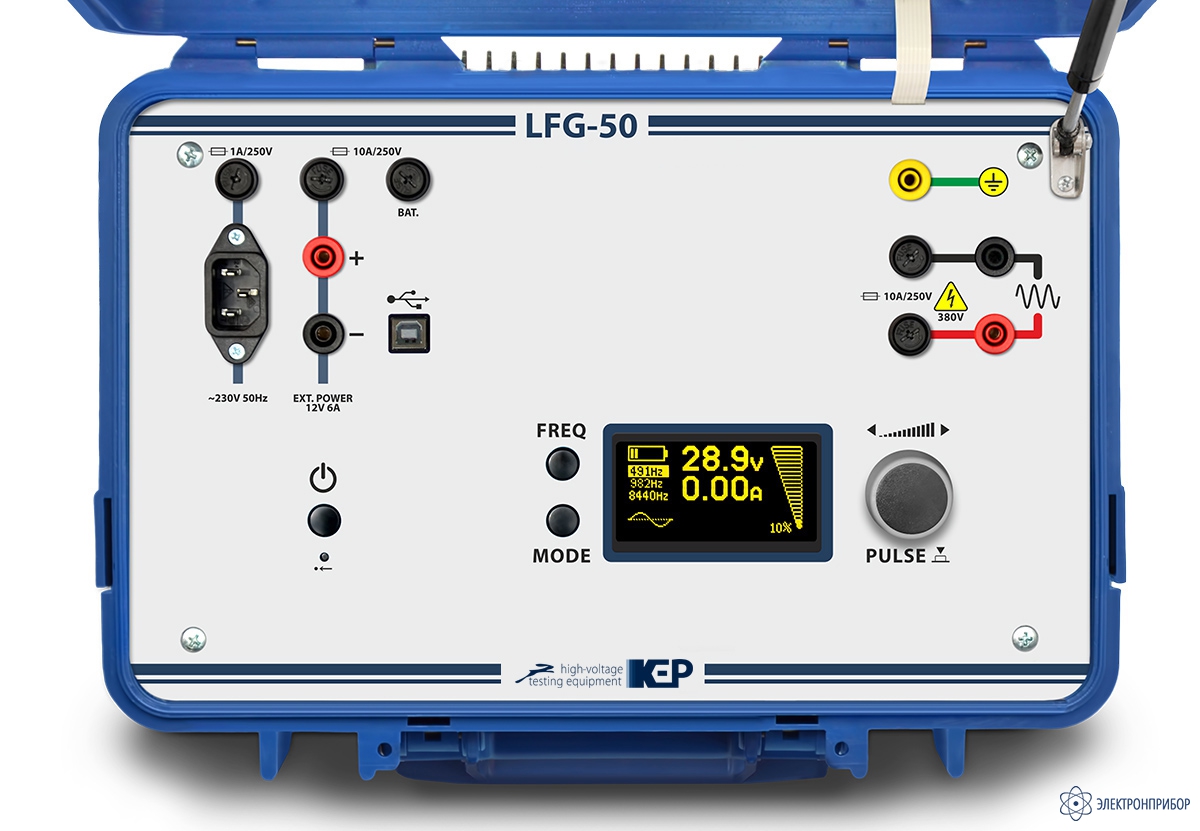

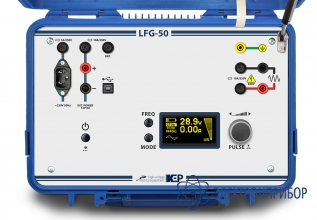

    LFG-50 является генератором низкой частоты с возможностью подачи сигнала с 3 частотами (на выбор) при помощи непосредственного подключения к кабелю, или индуцирования сигнала в кабеле (или ином металлическом объекте) при помощи встроенной в крышку антенны. В базовой конфигурации генерируемыми частотами являются 491; 982 и 8440 Гц. Предусмотрена генерация как одной частоты, так и двухчастотного сигнала. Мощность сигнала на выходе генератора регулируется до максимального значения 50 Вт с шагом 2,5 Вт. Сигнал на выходе генератора может подаваться постоянно или прерывисто (скважность равная 2) с периодичностью 1 с. Согласование с нагрузкой производится в автоматическом режиме. Основные параметры, такие как мощность на выходе, комплексное сопротивление нагрузки и частота отображаются на высококонтрастном OLED-дисплее. При подключении к нагрузке с сопротивлением более 1000 Ом генератор автоматически переходит в режим установки напряжения на выходе. При коротком замыкании в линии, или сопротивлении нагрузки менее 0,5 Ом генератор автоматически отключает подачу сигнала на выход.

    Назначение генератора низкой частоты LFG-50:

    Генератор LFG-50 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:

    • поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
    • трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
    • локализация муфт на силовых и телекоммуникационных кабелях;
    • выбор кабеля методом прозвонки;
    • локализация кабеля в пучке;
    • отыскание низкоомных замыканий между жилами методом прозвонки;
    • определение дефектов оболочки по методу шагового напряжения звуковой частоты;
    • локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.

    Особенности генератора низкой частоты LFG-50:

    • Портативный;
    • Влагостойкий и пыленепроницаемый корпус;
    • Усовершенствованная LiFePO4 внутренняя батарея с возможностью быстрой зарядки;
    • Высококонтрастный графический OLED экран;
    • Несколько рабочих частот (могут быть изменены по запросу);
    • Внутренняя передающая рамочная антенна;
    • Автоматическое согласование с нагрузкой;
    • Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
    • Защита от перегрузки.

    Генератор LGF-50 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор, например, приемник ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.

  • Технические характеристики генератора низкой частоты LFG-50:

    Параметр Значение
    Рабочие частоты
    (имеется возможность изменения рабочих частот по заявке пользователя)
    491
    982
    8440
    Количество одновременно используемых частот, шт. 3
    Диапазон регулировки выходной мощности, Вт 0 ... 50
    Шаг ручной регулировки мощности, Вт 2,5
    Выбор частоты ручной
    Режимы работы непрерывный, импульсный
    Диапазон сопротивления нагрузки, Ом 0,5…1000
    Максимальное выходное напряжение (действую-щее значение), В 300
    Согласование импеданса автоматическое
    Диапазон измеряемых и индицируемых парамет-ров:
    - выходное напряжение, В
    - ток, А
    - сопротивление нагрузки, Ом
    - фазовый угол, º

    0,1…300
    0,01…9,99
    0,5…1000
    0…90
    Максимальна относительная погрешность измере-ния, % 5,0
    Длительность импульса (в импульсном режиме), с 0,5
    Частота следования импульсов, Гц 1,0
    напряжение аккумуляторной батареи, В 12
    время автономной работы, ч, не менее
    (при понижении выходной мощности или использовании импульсного режима время автономной работы от аккумуляторной батареи увеличивается в несколько раз)
    1
    среднее время заряда встроенного аккуму-лятора, ч 3
    напряжение внешней питающей сети, В 230 ± 10 %
    (50 Гц)
    напряжение внешнего источника питания, В 10..15
    Максимальная потребляемая мощность от сети, В∙А 100
    Максимальный потребляемый ток от внешнего источника питания (12 В), А 8
    Габаритные размеры, мм 366×271×178
    Масса, кг, не более 8

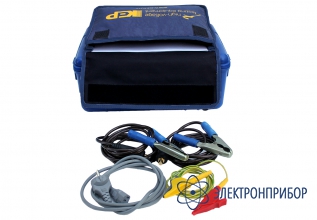

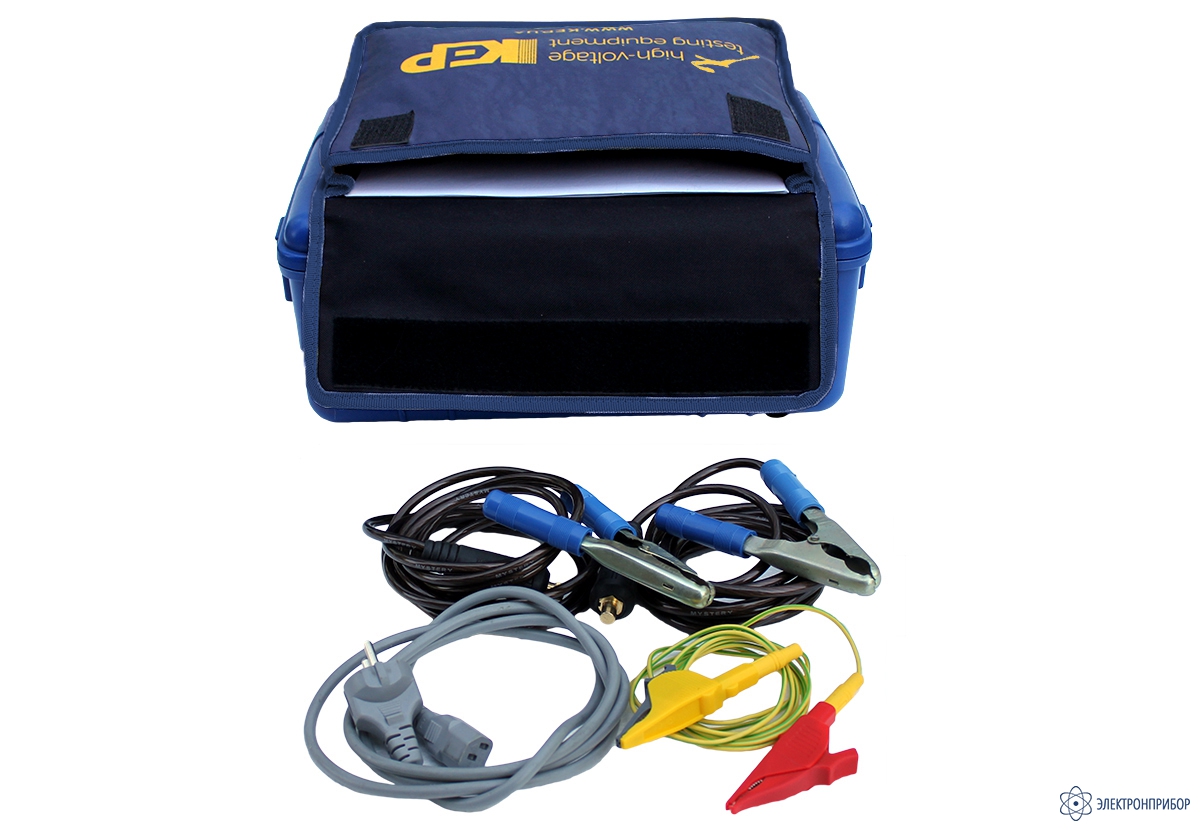

  • Комплект поставки LFG-50

    Наименование Количество
    1 Генератор низкой частоты LFG-50 1

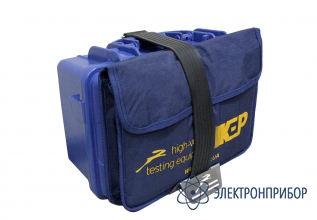

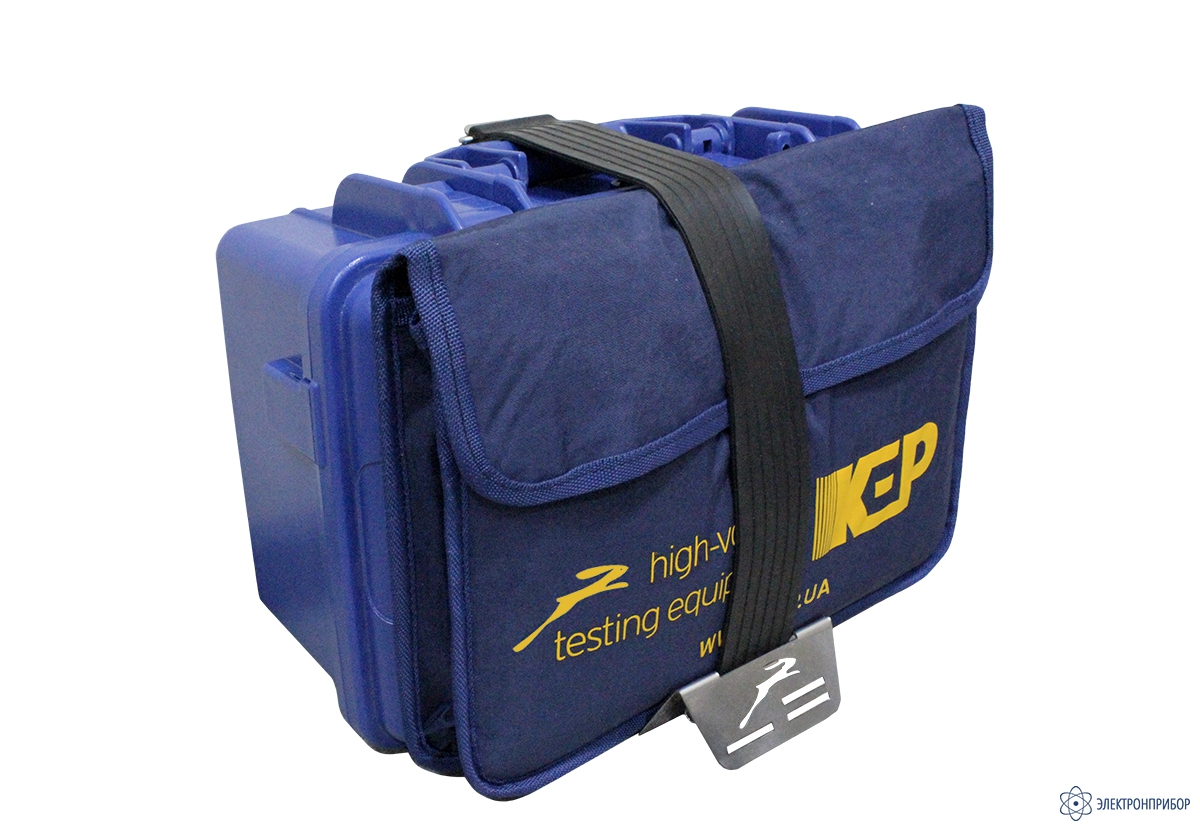

    2 Сумка для принадлежностей 1
    3 Кабель питания 1
    4 Провода подачи сигнала на кабель 2
    5 Соединители типа “Крокодил” 3
    6 Предохранитель 10 A 4
    7 Предохранитель 1 A 1
    8 Руководство по эксплуатации 1
