Трассировка и поиск повреждений индукционным методом

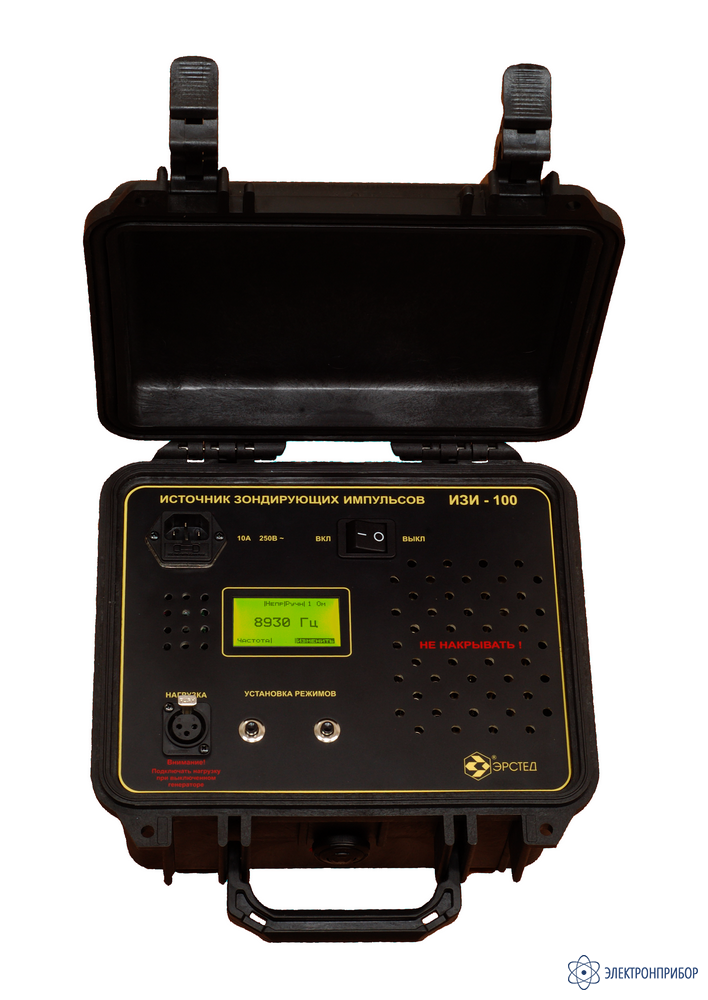

ИЗИ-100 — источник зондирующих импульсов - генератор (100 Вт)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение генератора ИЗИ-100:

    Мощные генераторы зондирующих импульсов помогут работать в тех случаях, когда по тем или иным причинам сигнал слабый. Но есть ситуации, в которых мощный генератор может оказать неоценимую услугу.

    Речь идет о «неполном» межфазном пробое в силовом кабеле. В этом случае утечки на землю нет и организовывать цепь фаза – земля бесполезно.

    Искать пробой рефлектометром сложно или невозможно, т.к. «холодное» сопротивление пробоя может составлять десятки кОм, а такие замыкания рефлектометр не видит.

    Можно, разумеется, использовать громоздкую станцию для зондирования с помощью различных вариантов методов пробоя (дуговой, метод колебательного разряда и пр.), но это не всегда возможно по ряду причин.

    Именно в этом случае выручит мощный генератор в сочетании с приемниками-трассоискателями типа ТИ-05, ТДИ-05 или ТДИ-МА. Подключив обычный генератор к фазовым проводам, между которыми образовался вышеуказанный высокоомный пробой, мы получим очень слабое поле зондирующего сигнала: провода расположены рядом, действующие магнитные поля проводов гасят друг друга, т.к. по токи по ним текут в противоположенных направлениях. Поиск места неисправности будет крайне затруднен или невозможен. Применив мощный генератор мы получим достаточно мощный сигнал, необходимый для уверенного зондирования. Причем при движении по кабелю за местом замыкания сигнал будет очень резко убывать, так что при достаточной квалификации оператора место повреждение может быть локализовано с точностью до десятков см.

    Настоящая модель генератора питается от сети 220 В. Питание 220 В «в поле», разумеется, встречается редко. Но сейчас существует масса доступных и недорогих преобразователей 12 В DC-220 в AC. Подойдет любой преобразователь мощностью от 200 Вт и более. Вы можете купить его сами или заказать у нас. Компактный и легкий преобразователь подключается к сети автомобиля, либо к автономному аккумулятору 12 В.

  • Комплект поставки ИЗИ-100

    Наименование Количество
    1. Генератор ИЗИ 1
    2. Сумка для переноски прибора 1
    3. Индуктор 1
    4. Провода для подключения к кабелю 1
    5. Провод для подключения к автомобильному аккумулятору 1
    6. Блок питания (зарядное устройство) 1
    7. Руководство по эксплуатации 1

    Дополнительная комплектация ИЗИ-100:

    (Поставляется по отдельному заказу)

    Наименование
    1. Комплект проводов
  • Совместимость с ИЗИ-100

    • 21 830 руб.
      Добавить к заказу

      ТДИ-05М-3 приемник, трассодефектоискатель

      Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

    • 48 026 руб.
      Добавить к заказу

      ТДИ-МА приемник, трассодефектоискатель

      Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

    • Снят с производства

      ТИ-05-3 приемник, трассоискатель

      Прибор реализует индукционный метод поиска неисправностей. В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А позволяет проводить следующие работы: поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод); определение глубины прокладки трассы; определение места повреждения кабельной трассы (обрыв, короткое замыкание).
