Трассировка и поиск повреждений индукционным методом

ИКкт-50 — трассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение трассоискателя ИКкт-50:

    Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

    Трассоискатель ИКкт-50 имеет два режима работы :

    1. Бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
    2. Контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).
  • Технические характеристики трассоискателя ИКкт-50:

    Параметр Значения
    Общие характеристики комплекта
    Дальность поиска до 3-х км
    Точность поиска подземных коммуникаций 5% от глубины залегания коммуникаций
    Габариты упакованного в дипломат изделия, мм 200х350х460
    Вес упакованного в дипломат изделия, не более 6,5 кг
    Генератор
    Напряжение питания генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока от 9 до 15 В
    Средний ток потребления генератора при напряжении питания (12 ± 0.2) В, не более, мА 400
    Габаритные размеры, мм, не более 240х215х50
    Масса (без элементов питания), кг, не более 1.2
    Выходной сигнал генератора имеетследующие параметры:
    - длительность импульсов, мс
    - период следования, мс
    - частота заполнения, Гц

    от 40 до 80
    от 800 до 1200
    2000 ± 5
    Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт 35
    Приёмник
    Напряжение питания приемника от элемента типа “Крона” от 7 до 10 В
    Средний ток потребления, не более, мА 3,0
    Габаритные размеры, мм, не более 210х210х50
    Масса, кг, не более 0.6
    Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
    - в пассивном режиме
    - в активном режиме

    100
    50
    Центральная частота полосы пропускания приемника в активном режиме, Гц 2000 ± 10
    Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более 70
    Центральная частота полосы пропускания приемника в пассивном режиме, Гц 100 ± 1
    Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более 5
    Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ, не менее 70
    Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее 8
    Рабочие условия эксплуатации
    Температура окружающего воздуха, °С от минус 20 до плюс 45
    Относительная влажность, % не более 80 при Т = 35 °С
    Атмосферное давление, кПа от 86 до 106

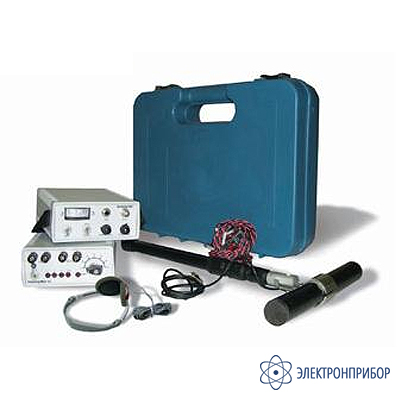

  • Комплект поставки ИКкт-50

    Наименование Количество
    1. Приемник 1
    2. Генератор 1
    3. Антенна 1
    4. Телефон головной 1
    5. Штырь заземления 2
    6. Контакт магнитный 1
    7. Провод питания генератора аккумуляторный (двойной 2 м) 1
    8. Провод подключения штыря заземления или магнитной клипсы (7 м) 2
    9. Паспорт 1
    10. Отвертка 1
    11. Футляр 1

    Дополнительная комплектация ИКкт-50:

    (Поставляется по отдельному заказу)

    Наименование
    1. Аккумулятор 12В 4А/ч
    2. Зарядное устройство
    3. Контейнер батарейный
    4. Провод питания генератора от источника постоянного тока
