Трассировка и поиск повреждений индукционным методом

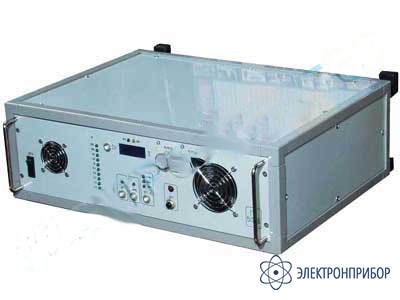

ГП-500Б — генератор поисковый

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение

    Генератор поисковый ГП-500Б предназначен для формирования высококачественного синусоидального сигнала используемого для:
    • точного определения мест повреждений подземных кабелей индукционным методом;
    • точного определения трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
    • глубины залегания кабелей (коммуникаций).

    Генератор используется в составе комплекта КП-500Б (описание).

    Особенности

    Генератор может функционировать в автоматическом или ручном режимах. В автоматическом режиме мощность, заданная на выходе генератора, поддерживается независимо от изменения сопротивления нагрузки. Выходные параметры контролируются с помощью цифрового светодиодного индикатора.
  • Технические характеристики

    Параметр Значение
    Рабочие частоты генератора, Гц 480; 1069; 9796
    Относительная стабильность частоты 10-5
    Согласование выходной мощности с нагрузкой автоматическое, ручное

    Выходные параметры генератора

    Параметр Значение
    Сопротивление нагрузки, Ом Режим Значение выходного параметра
    0 - 0,35 Ограничение выходного тока Iогр = 37 А (при cosφ нагр ≥ 0.87)
    0,35 - 362 Согласованный диапазон Pвых max = 500 Вт
    362 - ∞ Ограничение выходного напряжения Uвых = 440 В

    Параметр Значение
    Неравномерность Pвых в диапазонах автоматического согласования, %, не более 3
    Количество диапазонов согласования 10
    Коэффициент нелинейных искажений, %, не более 1

    Электропитание

    Параметр Значение
    Напряжение питания от сети переменного напряжения 50 Гц, В 187 - 242
    Напряжение питания от источника постоянного тока, В 240 - 350
    Потребляемая мощность, Вт, не более 800

    Эксплуатационные характеристики

    • Генератор имеет защитные системы, блокирующие его работу:
          - при внутреннем перегреве;
          - при выходе напряжения питания за допустимые границы;
          - при отказе или недостаточной скорости вращения вентилятора охлаждения.

    • Генератор имеет систему ограничения выходного тока, напряжения и реактивной составляющей выходного тока, допускающую длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений).

    Условия эксплуатации

    Параметр Значение
    Температура окружающей среды, °С от -30 до +40
    Относительная влажность воздуха, при 25 °С, % 90
    Атмосферное давление, мм рт.ст. 530 - 800

    Массогабаритные характеристики

    Параметр Значение
    Габаритные размеры, мм 520x180x470
    Масса, кг 18
  • Комплект поставки ГП-500Б

    Комплект поставки

    • Генератор ГП-500Б;
    • Устройство соединительное;
    • Провод заземления;
    • Этикетка;
    • Сумка укладочная.
