ГП 500, ГП500

Трассировка и поиск повреждений индукционным методом

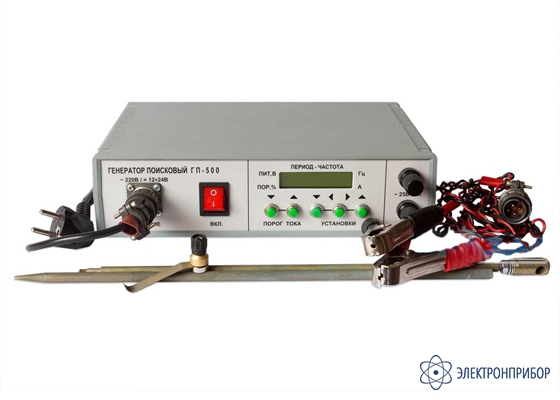

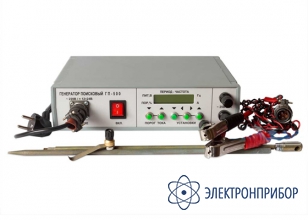

ГП-500 — генератор поисковый

Код товара: 49278
    • Гарантия

      12 месяцев

    • Артикул

      03546

    Описание генератора поискового ГП-500:

    Генератор поиска ГП-500 мощностью 500 Вт предназначен для формирования мощного токового сигнала в диапазоне частот от 100 до 3000 Гц необходимого при определении мест повреждения изоляции подземных трубопроводов.

    Питание генератора возможно как от сети переменного тока 220 В, так и от источников постоянного напряжения (12 или 24 В).

    Генератор ГП-500 может быть использован с любыми приемниками трассоискателей подземных коммуникаций, имеющими рабочие частоты от 100 до 10000 Гц благодаря возможности выбора и точной установки частоты генерации. Генератор позволяет выбирать частоту модуляции или отключать модуляцию (для дожига мест незначительного повреждения изоляции).

    Особенностью генератора являются его высокие удельные характеристики, большой КПД и универсальность.

  • Технические характеристики генератора поискового ГП-500:

    Параметр Значение
    Питание генератора:
    - сеть переменного тока напряжением, В
    - частота сети, Гц
    - источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10% с напряжением, В

    220±20
    50÷60
    от 12 до 30
    Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом составляет, В, не менее    25
    Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической  нагрузке не более 1 Ом составляет, А, не менее 25
    Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10% от 0 до 100%
    Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц    10
    Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек. от 0,5 до 2,0
    Шаг перестройки периода модуляции составляет, сек.    0.1
    Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В составляет не менее 80%
    Габаритные размеры корпуса генератора, мм, не более           80х220х300
    Масса генератора, кг, не более 3
    Генератор сохраняет работоспособность при температуре окружающего воздуха, 0°C, и относительной влажности при 200°C от -20  до + 40
    90%
  • Комплект поставки ГП-500

    Наименование Количество
    1 Генератор поисковый ГП-500 1
    2 Контакт с магнитом 1
    3 Штырь заземления разборный 1
    4 Провод подключения нагрузки (3 м, сечение 1,5 мм2 2
    5 Провод подключения рамки электромагнитной (двойной, 1,5 м) 1
    6 Провод подключения генератора к источнику постоянного тока (двойной, 1,5 м, сечение 1,5 мм2 1
    7 Провод подключения генератора к сети 220В 50Гц 1
    8 Паспорт 1
    9 Техническое описание 1
    10 Инструкция по эксплуатации 1
    11 Футляр для транспортировки и хранения  1

    Дополнительная комплектация ГП-500:

    (Поставляется за отдельную плату)

    Наименование
    1 Рамка электромагнитная излучающая
