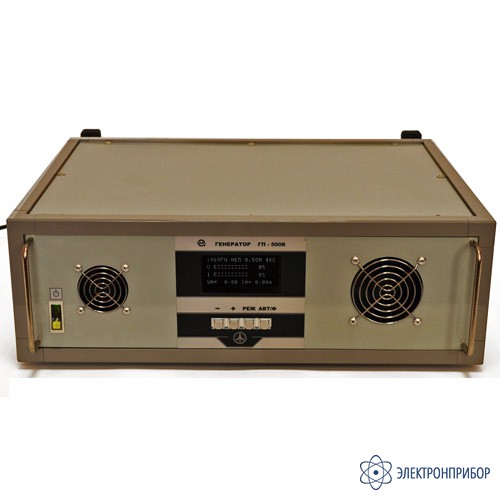

ГП-500 — генератор поисковый

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение

    Генератор поисковый ГП-500 предназначен для формирования высококачественного синусоидального сигнала используемого для:
    • точного определения мест повреждений подземных кабелей индукционным методом;
    • точного определения трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
    • глубины залегания кабелей (коммуникаций).

    Генератор используется в составе комплекта КП-500 (описание).

    Особенности

    Мощность на выходе генератора задается вручную, ступенчато или плавно.
  • Технические характеристики

    Параметр Значение
    Рабочие частоты генератора, Гц 480; 1069; 9796
    Относительная стабильность частоты 10-5
    Количество диапазонов согласования 5
    Диапазон согласуемых нагрузок, Ом 0,25 - 256

    Параметры генератора, зависящие от диапазона согласования

    Параметры выхода Номер диапазона
    1 2 3 4 5
    Сопротивление нагрузки, Ом 0,25 - 1 1 - 4 4 - 16 16 - 64 64 -256
    Согласованное сопротивление, Ом 0,5 2 8 32 128
    Выходное напряжение на согласованной нагрузке, В 16 32 64 128 256
    Максимальный выходной ток (в том числе при к.з.), А 37,4 18,4 9,35 4,68 2,34
    Максимальное выходное напряжение (в том числе при х. х.), В 17,7 37,5 75 150 300

    Параметр Значение
    Выходная мощность при согласованной нагрузке, Вт, не менее 500
    Выходная мощность на границах диапазона согласования, Вт, не менее 350
    Коэффициент нелинейных искажений, %, не более 1

    Электропитание

    Параметр Значение
    Напряжение питания от сети переменного напряжения 50 Гц, В 187 - 242
    Напряжение питания от источника постоянного тока, В 240 - 350
    Потребляемая мощность, Вт, не более 800

    Эксплуатационные характеристики

    • Генератор имеет защитные системы, блокирующие его работу:
          - при внутреннем перегреве;
          - при выходе напряжения питания за допустимые границы;
          - при отказе или недостаточной скорости вращения вентилятора охлаждения.

    • Генератор имеет систему ограничения выходного тока, напряжения и реактивной составляющей выходного тока, допускающую длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений).

    Условия эксплуатации

    Параметр Значение
    Температура окружающей среды, °С от -30 до +40
    Относительная влажность воздуха, при 25 °С, % 90
    Атмосферное давление, мм рт.ст. 530 - 800

    Массогабаритные характеристики

    Параметр Значение
    Габаритные размеры, мм 520x180x470
    Масса, кг 18
  • Комплект поставки ГП-500

    Комплект поставки

    • Генератор ГП-500;
    • Устройство соединительное;
    • Провод заземления;
    • Этикетка;
    • Сумка укладочная.
