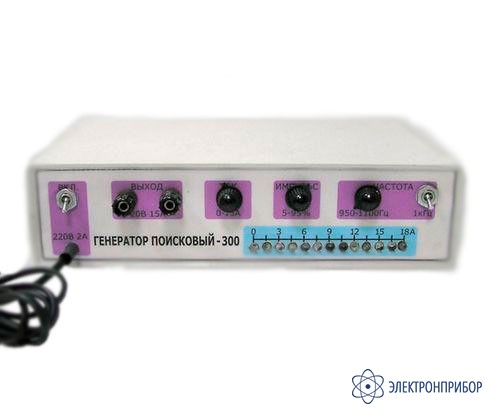

ГП-300 — генератор поисковый

Сохранить в PDF Распечатать
  • Функции генератора поиска ГП-300:

    Генератор поиска ГП-300 предназначен для формирования мощного токового сигнала сигнальной частоты при определении мест залегания силовых кабелей или металлических трубопроводов и позволяет длительно выдавать в нагрузку мощность до 300 Вт. С помощью сигнала, формируемого генератором, можно определять места повреждения изоляции подземных трубопроводов.

    Генератор может быть использован с любыми приемниками трассоискателей имеющими частоту от 950 до 1100 Гц благодаря возможности плавной регулировки частоты генератора.

    Особенностью генератора является его портативность и высокий КПД, а также возможность плавной и раздельной регулировки как импульсной выходной мощности регулятором выходного тока, так и средней мощности посредством регулировки величины заполнения модулирующего импульса частотой 1 Гц.

  • Технические характеристики генератора поиска ГП-300:

    Питание генератора осуществляется от сети переменного тока напряжением 220±20В,
    частотой 50 – 60Гц.
    По желанию Заказчика поставляется преобразователь напряжения с 12В на 220В.
    Выходное напряжение на нагрузке 10 Ом составляет, не менее 20 В
    Максимальный ток в нагрузке устанавливается вручную в диапазоне, не менее от 0,15 А до 15 А
    Выходное напряжение генератора представляет собой разнополярные прямоугольные импульсы. Частота первой гармоники тока генератора имеет два значения:
    фиксированная частота 1000±3 Гц
    регулируемая частота в диапазоне, не менее от 950 Гц до 1100 Гц
    Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0,2 сек. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне, не менее от 5 до 95%
    Генератор может работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)
    Габаритные размеры корпуса генератора, мм, не более 260 x 200 x 70
    Масса генератора, не более 1 кг
    Генератор сохраняет работоспособность при воздействии рабочих температур от минус 20 до 40°С и относительной влажности 98% при 20°С
  • Комплект поставки ГП-300

    Наименование Количество
    1. Генератор поисковый ГП-300 1
    2. Паспорт, техническое описание и инструкция по эксплуатации. 1
    3. Провод подключения нагрузки 1
