Трассировка и поиск повреждений индукционным методом

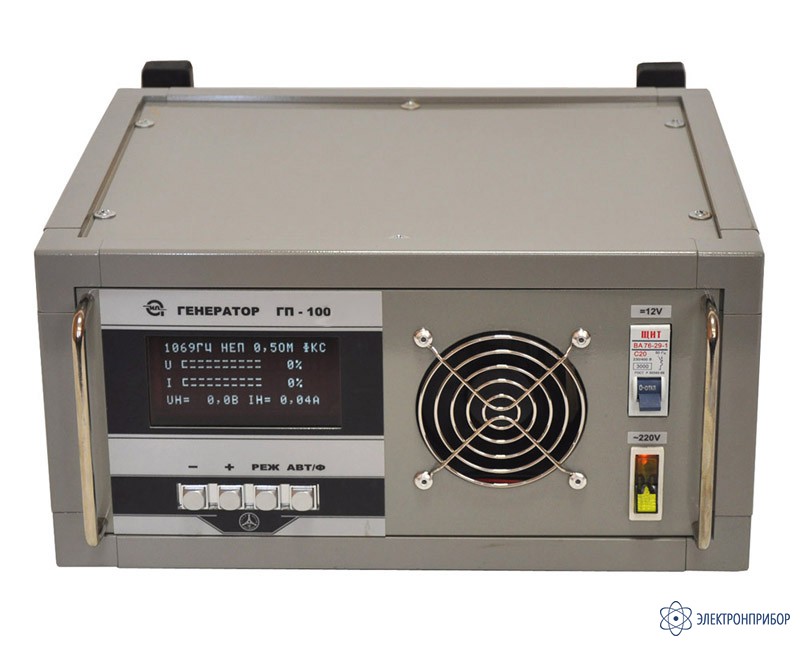

ГП-100 — генератор поисковый

Сохранить в PDF Распечатать
  • Назначение

    Генератор поисковый ГП-100 предназначен для формирования высококачественного синусоидального сигнала используемого для:

    • точного определения мест повреждений подземных кабелей индукционным методом;
    • точного определения трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
    • глубины залегания кабелей (коммуникаций).

      Генератор используется в составе комплекта КП-100 (описание).

    Особенности

    Генератор ГП-100 предназначен для работы в полевых условиях с питанием от автомобильного аккумулятора или бортсети 12 В постоянного тока.

  • Технические характеристики

    Параметр Значение
    Рабочие частоты генератора, Гц 480; 1069; 9796
    Относительная стабильность частоты 10-5
    Снижение Рвых при двукратном рассогласовании нагрузки, %, не более 10
    Количество диапазонов согласования 5
    Кратность нагрузки в пределах одного диапазона согласования 4
    Коэффициент нелинейных искажений, %, не более 1

    Выходные параметры генератора

    Сопротивление нагрузки, Ом Режим Значение выходного параметра
    0 - 0,25 Ограничение выходного тока Iогр = 19,7 А (диапазон 0,5 Ом)
    0,25 - 250 Согласованный диапазон Pвых max = 100 Вт
    250 - ∞ Ограничение выходного напряжения Uогр = 157 В (диапазон 128 Ом)

    Электропитание

    Параметр Значение
    Напряжение питания от источника постоянного тока, В 10,7 - 14,2
    Ток потребления от источника постоянного тока, А, не более 16,6

    Эксплуатационные характеристики

    • Адаптивная защита обеспечивает функционирование генератора при значительных изменениях температуры, напряжения питания, нагрузки.
    • Генератор имеет систему ограничения выходного тока, напряжения и реактивной составляющей выходного тока, которая допускает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений).

    Условия эксплуатации

    Параметр Значение
    Температура окружающей среды, °С от -30 до +40
    Относительная влажность воздуха, при 25 °С, % 90
    Атмосферное давление, мм рт.ст. 530 - 800

    Массогабаритные характеристики

    Параметр Значение
    Габаритные размеры, мм 282x127x285
    Масса, кг 6
  • Комплект поставки ГП-100

    Комплект поставки

    • Генератор ГП-100;
    • Кабели соединительные - 2 шт;
    • Провод заземления;
    • Этикетка;
    • Сумка укладочная.
