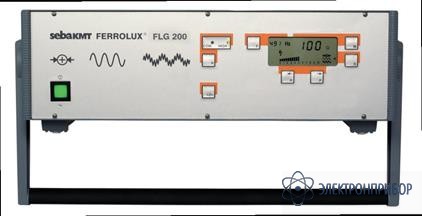

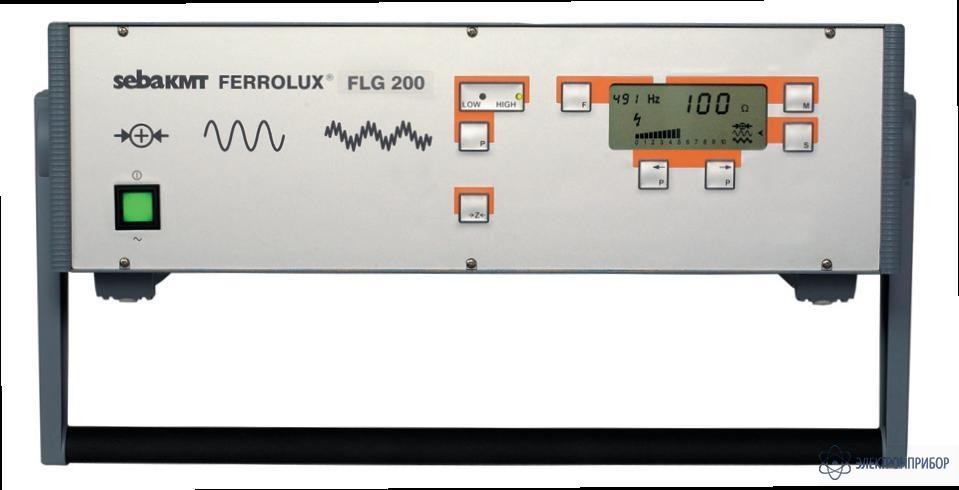

FLG 200-P — генератор звуковой частоты, переносное исполнение

Сохранить в PDF Распечатать
  • Назначеие генератора звуковой частоты FLG 200-P

    При помощи измерительной системы FERROLUX® можно решать различные задачи при эксплуатации силовых кабелей и кабелей связи, а также применять этот прибор на предприятиях газо - и водоснабжения.

    Генератор звуковой частоты FLG 200-P предназначен для поиска кабелей, выбора кабелей из пучка, поиска дефектов кабеля и для локализации металлических труб.

    Новшеством в приборах серии FERROLUX® является возможность одновременной передачи трех частот. Благодаря этому не нужно переключать генератор при поиске трассы.

    В сочетании с приемником звуковой частоты FLE 10 можно проводить измерения новыми методами локализации SuperMax и идентификацию направления сигнала SignalSelect .

    Генератором FLG 200-P можно измерять и индицировать полное сопротивление шлейфа по абсолютной величине и фазе, выходное напряжение и выходной ток.

    Возможен непрерывный режим работы на ёмкостных нагрузках (изолированные газовые трубы) или на индуктивных нагрузках (закороченные кабели).

    При помощи двух ступеней мощности в широких диапазонах можно устанавливать выходную мощность, оптимальную для любых целей использования.

    Особенности генератора звуковой частоты FLG 200-P

    • Жидкокристаллический дисплей с подсветкой для индикации всех важных параметров
    • Aвтоматическое согласование полного сопротивления
    • Aвтоматический или ручной выбор частоты
    • Многочастотный режим работы – три частоты одновременно
    • Ступени мощности 10 Вт / 200 Вт или 10 / 50 Вт
    • Защита от перегрузки на всех ступенях полного сопротивления
    • Сигнализация об опасности контактирования с выходным напряжением
    • Защита от напряжения помех / индикация
    • Сетевой блок питания с большой дальностью действия и корректировкой коэффициента мощности (PFC)
    • 19” варианты корпуса : переносной / выдвижной
  • Технические характеристики генератора звуковой частоты FLG 200-P

    Параметр Значение
    Выходные частоты 491Гц/ 982 Гц/ 8440 Гц (специальные частоты по запросу заказчика) . Многочастотный режим работы
    Мощность на клеммах 0 … 10 Вт. Величина шага 0,5 Вт
    0 … 200 Вт. Величина шага 10 Вт
    Согласование полного сопротивления 0,5 … 1000 Ω, автоматически
    Функции измерения полное сопротивление шлейфа, напряжение, ток
    Питание 100 … 240 В AС
    Потребляемая мощность Макс. 400 ВA
    Интерфейс RS – 232
    Габаритные размеры 450 х 320 х 133 мм (ШхДхВ)
    Вес Приблизительно 12 кг
    Рабочая температура -12 °C до + 50°C
    Kласс защиты IP 20
  • Комплект поставки FLG 200-P

    Наименование Количество
    1. Генератор звуковой частоты, переносное исполнение FLG 200-P 1
    2. Комплект кабелей для генератора 1
