Трассировка и поиск повреждений индукционным методом

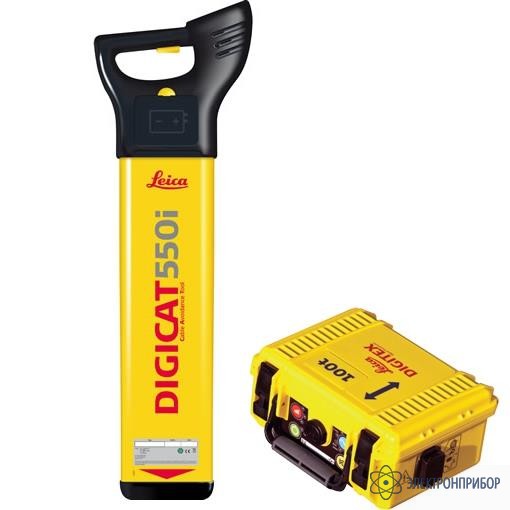

Digicat 550i Digitex 100t — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя Digicat 550i Digitex 100t

    Трассоискатель Digicat 550i Digitex 100t предназначен для обнаружения подземных трасс трубопроводов, кабелей (обесточенных и под напряжением) и определения глубины их залегания.

    Опциональные принадлежности позволяют использовать трассоискатель Digicat 550i Digitex 100t для поиска непроводящих объектов.

    Генератор трассоискателя Digicat 550i Digitex 100t способен задавать поисковые сигналы на активных частотах 8192 и 32768 Гц.

    Приемник трассоискателя Digicat 550i Digitex 100t  помимо поиска сигналов на указанных активных частотах может быть настроен на поиск сигналов частотой от 50 Гц до 60 кГц.

    Режимы работы трассоискателя Digicat 550i Digitex 100t

    • «Напряжение» (пассивный) – обнаружение  объектов по сигналам частотой 50 Гц,
    • «Радио» (пассивный) – обнаружение  объектов по сигналам частотой 15-60 кГц,
    • «Авто» (пассивный) – совместное использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50 Гц-60 кГц,
    • активный режим с индукционной передачей сигнала в трассируемый объект (используются частоты из ряда 8192, 32768 Гц),
    • активный режим с гальванической передачей сигнала в трассируемый объект (используются частоты из ряда 8192, 32768 Гц),
    • активный режим с использованием трассопоискового кабеля (для непроводящих объектов),
    • активный режим с использованием  зонда Digimouse (для непроводящих объектов).
  • Технические характеристики трассоискателя Digicat 550i Digitex 100t

    Параметр Значение
    Диапазон измерения глубины от 0,3 до 3 м в режиме «Напряжение» и активных режимах
    от 0,3 до 2 м в режиме «Радио»
    Рабочие условия температура от -20 до 50 ºС, относительная влажность не более 95% без конденсата
    Выходная мощность генератора 1 Вт
    Время работы генератора от батарей (4 батареи размера D) 30 часов
    Степень защиты корпуса генератора IP 65 с закрытой крышкой
    Размеры генератора 280х260х180мм
    Вес генератора 2,9 кг
    Время работы приемника от батарей (6 батарей размера АА) 40 часов
    Степень защиты корпуса приемника IP 54
    Размеры приемника 760х265х85мм
    Вес приемника 2,7 кг
  • Комплект поставки Digicat 550i Digitex 100t

    Наименование Количество
    1. Трассоискатель Digicat 550i Digitex 100t 1
