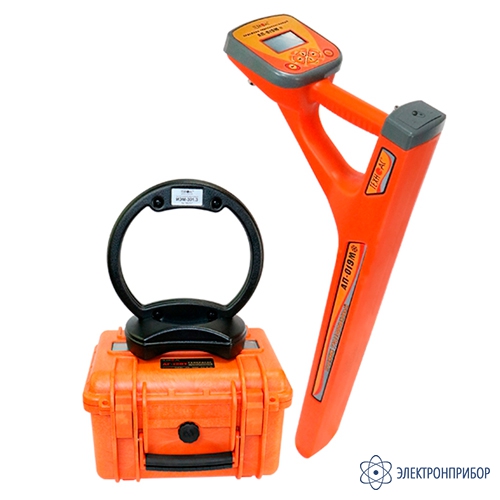

Атлет АГ-319М — кабелетрассоискатель морозоустойчивый

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    Назначение кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

    Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

    Функции кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

    • Определение положения подземных коммуникаций в режиме «Трасса» и «График»;
    • Прямое цифровое измерение глубины их залегания на всех рабочих частотах;
    • Указание направления отклонения от оси коммуникации в режиме «Трасса»;
    • Измерение силы тока в коммуникации;
    • Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
    • Поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой; одновременная работа со встроенными и внешними датчиками;
    • Функция «Выбор кабеля из пучка» при помощи индукционных клещей КИ-110 (дополнительная опция).

    Области применения кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

    • Энергетика с протяженными коммуникациями;
    • Геодезия;
    • Электрические сети;
    • ЭХ предприятия;
    • Теплосети;
    • ЖКХ;
    • Строительство.

    Особенности приемника АП-019М:

    • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
    • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
    • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
    • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
    • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
    • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
    • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
    • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
    • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
    • возможность подключения внешнего аккумулятора Power Bank и работа при температуре до -30°С, внешний аккумулятор прячется под одежду оператора;
    • меню на двух языках (русский и английский).

    Особенности генератора АГ-120Т:

    • автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
    • мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
    • автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
    • встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
    • высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
    • высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
    • многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
    • возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
    • автоматические выключения генерации при длительном простое.
  • Технические характеристики кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

    Параметр Значение
    Приемник АП-019М
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Добротность квазирезонансных фильтров (Q) Не менее 100
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса»
    Полуавтоматическое или ручное (по выбору) - для «Графиков»
    Автоматическое или ручное (по выбору) - для режима «2-частоты»
    Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,01....9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами («Импульсный» режим)
    Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого»
    Индицируемые параметры 2D визуализация положения трассы относительно прибора
    глубина залегания трассы
    ток в коммуникации
    графики уровня сигнала с датчиков
    параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В (4 элемента тип «С»)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
    Диапазон температур эксплуатации / хранения -30…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,1 кг
    Генератор АГ-120Т
    Частоты синусоидального сигнала, Гц
    частоты f1, f2, f3 («постоянные») 200…9999 Гц
    выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
    частота f1 («временная») 200…9999 Гц
    выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
    Режимы генерации
    режим 1 непрерывный «НП»
    режим 2
    - длительность импульса, мс
    - частота следования импульсов, Гц
    кратковременные посылки «ПР» (прерывистый)
    100
    1
    режим 3
    Первая частота, Гц
    Вторая частота, Гц
    Соотношение амплитуд первой и второй частот
    двухчастотный «2F» (одновременная генерация)
    1021
    8192
    1:1
    режим 1

    амплитуда импульса

    частота следования импульсов (ударов), уд/мин
    - низкая
    - средняя
    - высокая

    длительность импульса
    генерация ударных импульсов «УР» (ударный режим)

    равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

    20
    40
    80
    минимально достаточная для производства удара механизмом УМ-112, задается автоматически
    Выходные параметры синусоидальной генерации
    Выходной ток, А
    максимальный в ручном режиме:
    - непрерывная и двухчастотная генерация
    - кратковременные посылки

    10
    15
    задаваемый для автосогласования четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12 В
    - при питании от сетевого блока
    220 (170 при «2F»)
    330 (260 при «2F»)
    110 (110 при «2F»)
    Максимальная выходная мощность, Вт
    - при автономном питании или от внешнего аккумулятора 21В
    - с добавлением внешнегоаккумулятора 12 В
    - от сетевого блока (СБП)
    120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
    180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
    70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
    ПРИМЕЧАНИЕ.
    При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
    Допустимое сопротивление нагрузки любое (0…¥)
    Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
    Диапазон сопротивлений согласованной нагрузки, не уже, Ом
    для минимального задаваемого тока (0,1А)
    - при автономном питании
    - с добавлением внешнего аккумулятора 12В

    1…2200 (1…1700 при «2F»)
    1…3300 (1…2600 при «2F»)
    для максимального непрерывного тока (10А)
    - при автономном питании
    - с добавлением внешнего аккумулятора 12В

    0…1,2
    0…1,8
    для максимального тока в импульсе (15А)
    - при автономном питании
    - с добавлением внешнего аккумулятора 12В

    0…0,8
    0…1,2
    Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
    - ручное (кнопками "Вверх" или "Вниз")
    Источники питания
    Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
    Ресурс питания при 0ºС в зависимости от мощности не менее, ч
    - непрерывная и двухчастотная генерация генерация 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
    3 (при 60Вт автономно/90Вт с доп. акк. 12В)
    - импульсные посылки одной частоты 8 (при 180Вт автономно/270Вт с доп. акк. 12В)
    20 (при 90Вт автономно/130Вт с доп. акк. 12В)
    - генерация ударных импульсов с максимальной частотой 80уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
    50 (при силе удара «С1» автономно)
    Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
    Допустимые внешние аккумуляторы 11...11В / 22…28В ≥21Ач
    Функциональные особенности
    Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
    - автосогласование (достижение заданного тока в нагрузке)
    - автоматический «интеллектуальный» выбор выходной мощности
    - специальная программа управления передающей антенной
    - встроенное автоматическое зарядное устройство
    - автоотключение питания при «длительном» простое (1 мин)
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
    - при несоответствии внешнего напряжения режиму зарядки
    - при превышении допустимого потребляемого тока
    - при отключении внешнего питания в процессе генерации
    - при коротком замыкании выхода в процессе генерации
    - при несоответствии режима генерации наличию/отсутствию антенны на выходе
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
    - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
    - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
    Автоматическое повторное согласование в режиме «SIN» при отклонениях установленного тока нагрузки более ±2dB
    Конструктивные параметры
    Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
    Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
    - режимы и установки
    - ресурс питания
    - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
    Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
    Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Степень защиты корпуса IP65
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
    Вес электронного блока, не более, кг 12
    Параметр Значение
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
  • Комплект поставки Атлет АГ-319М

    Наименование Количество
    1 Приемник АП-019М (морозоустойчивый) 1
    2 Генератор АГ-120Т 1
    3 Антенна ИЭМ-301.3 1
    4 Источник питания для зарядки генератора АГ-120Т 1
    5 Кабель АГ120.02.010 1
    6 Кабель АГ120.02.020 1
    7 Кабель АГ120.02.030 1
    8 Кабель АП019М.02.010 1
    9 Контакт магнитный АГ120.02.090 1
    10 Штырь заземления АГ110.02.030 1
    11 Батарейка 4
    12 Сумка для антенны 1
    13 Сумка для генератора 1
    14 Сумка для приемника 1
    15 Сумка для комплекта 1
    16 Руководство по эксплуатации 1
