Атлет ТЭК-120ГАЗ-4Н — кабелетрассотечеискатель с возможностью контроля качества изоляции

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Функции кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н:

    Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.

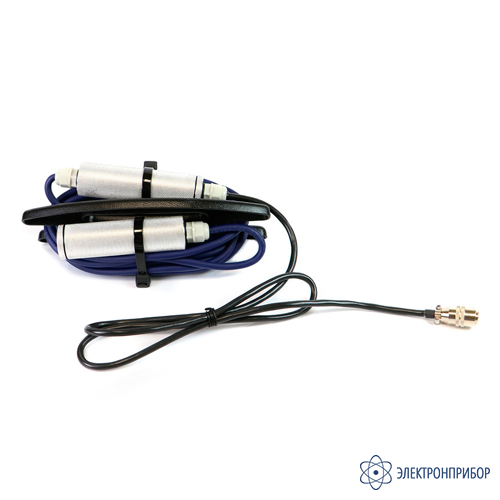

    Датчики контроля изоляции (ДКИ-117) и датчик-определитель дефектов коммуникаций ДОДК-117 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты тубопроводов.

    Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

    Особенности кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н:

    • возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт).
    • мультичастотный (200…10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником.
    • прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес.
    • при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
    • возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
    • ограничение выходного напряжения на безопасном для человека уровне (24В).
    • возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.

    Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

    ВАЖНАЯ ОСОБЕННОСТЬ:

    АП-027 ­ это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

    • Осуществлять поиск утечек жидкостей из трубопроводов.
    • Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
    • Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
    • Наличие функции выбора кабеля из пучка.

    Существенные преимущества:

    • Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
    • Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
    • Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

    Дополнительные возможности:

    • Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
    • Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
    • Регулируемый уровень подсветки.
    • Класс защиты от внешних воздействий IP54.

    Функциональные возможности приемника АП­027 в различных режимах работы:

    Режим «течепоиск»
    Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
    Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
    Трансляция звукового сигнала на головные телефоны.

    Режим «электромагнитный трассопоиск»
    Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
    Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса».
    Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

    Режим «акустический трассопоиск»
    Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

    Режим поиска дефектов изоляции электропроводящих коммуникаций
    Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

    Режим выбора кабеля из пучка
    Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

    Применяемые датчики:

    • акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
    • электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
    • контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
    • бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
    • «клещи» индукционные (КИ) для выбора кабеля из пучка.

    Масса приемника: 0,46 кг.
    Габаритные размеры приемника: 220x102x42 мм

    Визуальная индикация:

    1. Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
    2. График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
    3. Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
    4. «История» измерений («память» на 30 значений уровня сигнала)

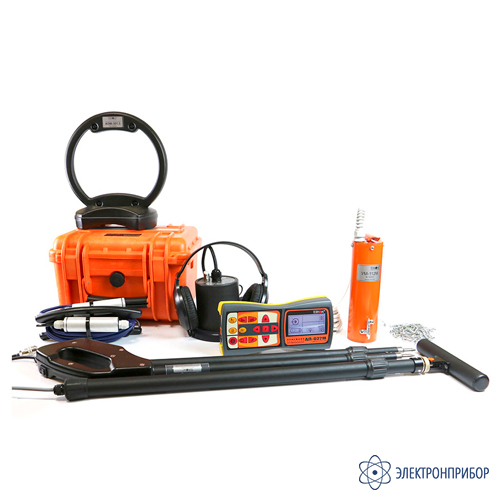

    Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н состоит из следующих элементов:

    • генератор АГ-120Т;
    • приемник АП-027;
    • электромагнитный датчик ЭМД-237;
    • акустический датчик АД-227;
    • контроля изоляции ДКИ-117;
    • датчик определитель дефектов коммуникаций (ДОДК-117);
    • антенна рамочная ИЭМ-301.2;
    • ударный механизм УМ-112;
    • головные телефоны;
    • дополнительные принадлежности;
  • Технические характеристики кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н:

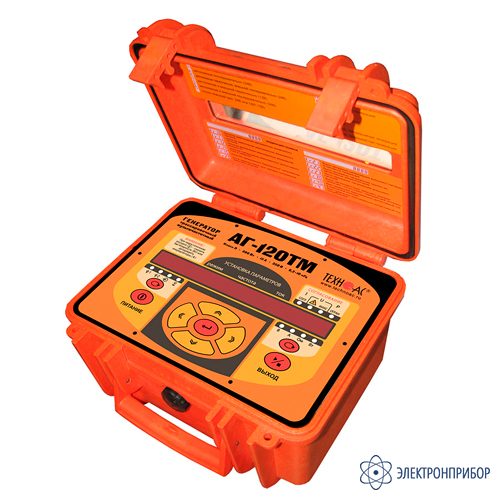

    Генератор АГ-120Т
    Частоты генерируемого сигнала, Гц
    частоты f1, f2, f3 («постоянные») выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.
    частота f4 («временная») выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
    Режимы генерации
    режим 1 непрерывный «НП»
    режим 2
    длительность импульса, мс
    частота следования импульсов, Гц
    кратковременные посылки «ПР»
    100
    1
    режим 3
    длительность импульса, мс
    частота следования импульсов, Гц
    трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»
    100
    2,3
    режим 4
    амплитуда импульса

    частота следования импульсов (ударов), уд/мин
    - низкая
    - средняя
    - высокая
    длительность импульса
    генерация ударных импульсов «УР» (ударный режим)
    равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК»)


    20
    40
    80
    минимально достаточная для производства удара механизмом УМ-112, задается автоматически
    Выходные параметры
    Выходной ток, А
    максимальный в ручном режиме:
    - непрерывная и трехчастотная генерация
    - импульсные посылки

    10
    15
    задаваемый для автосогласования четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12В
    - при питании от сетевого блока
    220
    330
    140
    Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
    - при автономном питании или от внешнего аккумулятора 24В 120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом
    - с добавлением внешнего аккумулятора 12В 180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом
    - от сетевого блока (СБП) 70 на 0,7…200 Ом
    ПРИМЕЧАНИЕ.
    При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
    Допустимое сопротивление нагрузки
    любое
    Огранич. тока на «низкоомных» нагрузках,
    «Uмакс» на «высокоомных» нагрузках.
    Диапазон сопротивлений согласованной нагрузки, не уже, Ом
    для минимального задаваемого тока (0,1А)
    - при автономном питании
    -с добавлением внешнего аккумулятора 12В

    4…2200
    4…3300
    для максимального непрерывного тока (10А)
    - при автономном питании
    - с добавлением внешнего аккумулятора 12В

    0…1,2
    0…1,8
    для максимального тока в импульсе (15А)
    - при автономном питании
    - с добавлением внешнего ак-кумулятора 12В

    0…0,8
    0…1,2
    Согласование с нагрузкой
    - автоматическое, обеспечивающее достижение заданного тока в нагрузке
    - ручное
    Источники питания
    Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
    Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час
    - непрерывная генерация 1,2 при 120Вт автономно/180Вт с доп. акк. 12В
    3 при 60Вт автономно/90Вт с доп. акк. 12В
    - импульсные посылки одной частоты 8 при 180Вт автономно/270Вт с доп. акк. 12В
    20 при 90Вт автономно/130Вт с доп. акк. 12В
    - импульсные посылки трех частот 4 при 120Вт автономно/180Вт с доп. акк. 12В
    10 при 60Вт автономно/90Вт с доп. акк. 12В
    - генерация ударных импульсов с максимальной частотой 80уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
    50 (при силе удара «С1» автономно)
    Время зарядки автономных аккумуляторов не более, час 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
    Допустимые внешние аккумуляторы 11...14В / 22…28В ≥24Ач
    Функциональные особенности
    Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
    - автосогласование (достижение заданного тока в нагрузке)
    - автоматический «интеллектуальный» выбор выходной мощности
    - специальная программа управления передающей антенной
    - встроенное автоматическое зарядное устройство
    - автоотключение питания при «длительном» простое (1мин)
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда)
    - при несоответствии внешнего напряжения режиму зарядки
    - при превышении допустимого потребляемого тока
    - при отключении внешнего питания в процессе генерации
    - при коротком замыкании выхода в процессе генерации
    - при несоответствии режима генерации наличию/отсутствию антенны на выходе
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
    - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны)
    - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
    Автоматическое повторное согласование в режиме «SIN» при отклонениях установленного тока нагрузки более ±2dB
    Конструктивные параметры
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
    - режимы и установки
    - ресурс питания
    - «МУЛЬТИМЕТР ВЫХОДА»:
    «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
    Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
    Вес электронного блока,
    не более, кг
    12
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Класс климатической защиты IP54 (пылеводонепроницаемый ударопрочный корпус)

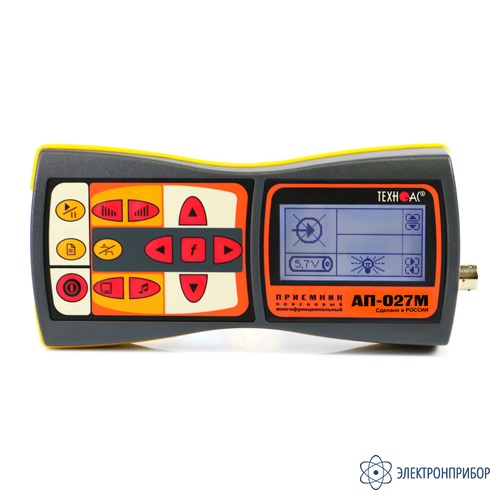

    Приемник АП-027:
    ПАРАМЕТР ДАТЧИКИ
    ЭМД/ДКИ/ДОДК/КИ АД
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8192Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
    «Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны -синтезированный звук ЧМ. -
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации минус 20ºС…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 ´ 102 ´ 42 (мм)
    Масса электронного блока, не более 0,46 кг

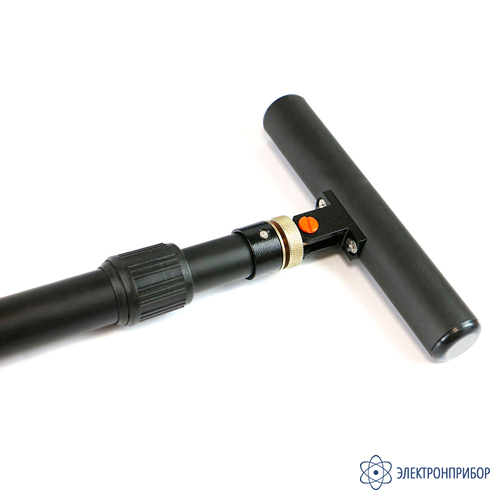

    Электромагнитный датчик ЭМД-237:
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8192; 1024; 512 Гц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Датчик акустический АД – 227:
    Чувствительность, V/g 5
    Габаритные размеры прибора, не более, мм 105х75
    Масса, не более, кг 1,5
    Индуктивная антенна ИЭМ - 301.2:
    Тип построения Параллельный резонансный контур
    Частота резонанса 8192
    Диаметр, мм 240
    Масса, не более, кг 0,6

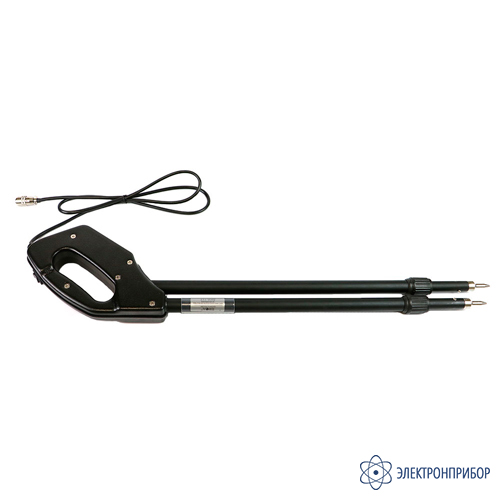

    Датчик контроля изоляции ДКИ-117:
    Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
    «0»
    «I»
    «II»


    0,3…14
    3…140
    30…1400
    Частотный диапазон, Гц 40...10000
    Максимально допустимое переменное входное напряжение, В 400
    База (расстояние между электродами в рабочем положении), мм для угла раствора 30º - 550
    для угла раствора 60º - 880
    Длина штанг, не более, мм
    - в рабочем положении
    - в транспортном положении

    780
    490
    Вес, не более, кг 0,8
    Датчик Определитель Дефектов Коммуникации (ДОДК-117):
    Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
    Точность определения обрыва кабеля, м 0,25
    Входное сопротивление датчика, Мом  2,4
    Питание предварительного усилителя внешнее от приёмника.
    Коэффициент усиления предварительного усилителя, дб 40
    Механизм ударный УМ-112:
    Рабочее положение крепления ударного механизма на трубу:
    допустимое -
    оптимальное для максимальной дальности трассировки -

    любое
    верхнее
    Длина соединительного кабеля “УМ-112”, не менее, м 5
    Диаметр исследуемой трубы, мм от 50
    Габаритные размеры, не более, мм 90 х 200
    Масса комплекта, не более, кг 3
  • Комплект поставки Атлет ТЭК-120ГАЗ-4Н

    Комплект поставки Атлет ТЭК-120ГАЗ-4Н:

    Наименование Количество
    1. Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н 1
  • Дополнительная комплектация Атлет ТЭК-120ГАЗ-4Н
