Трассировка и поиск повреждений индукционным методом

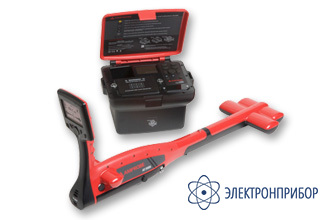

Amprobe AT-5005 — трассоискатель с А-рамкой

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Amprobe, США

    Назначение трассоискателя Amprobe AT-5005:

    Трассоискатель AT-5005 предназначен для поиска подземных кабелей и труб, а также для локализации в них повреждений.

    Трассоискатель AT-5005 состоит из генератора – источника электромагнитных сигналов и приемника, который позволяет принимать их одновременно с локализацией местоположения коммуникации.

    Генератор трассоискателя подает сигнал на 3 частотах одновременно, что позволяет осуществлять поиск на наиболее удобной частоте, меняя только настройки приемника.

    Обновление программного обеспечения прибора выполняется при помощи беспроводной технологии Bluetooth. Трассоискатель работает в большом диапазоне активных и пассивных частот. Трассоискатель AT-5005 снабжен функциями поиска повреждения изоляции кабельной линии, а также может использоваться для трассировки неметаллических труб при помощи излучающего зонда.

    Особенности трассоискателя Amprobe AT-5005:

    • Система «Signal Select» отображается направление тока в трассируемой коммуникации, что однозначно указывает на «свою» и «чужую» трассы.
    • Система «Guidance Compass» отражается направленность коммуникации. Это позволяет определить с достаточно высокой точностью: поворот, параллельный отвод, врезка, любые изменения направления трассируемой коммуникации.
    • Система «Distortion Alert» отображается одновременно с системой «Guidance Compass» позволяет определить: наводки сигнала , наличие соседних коммуникациях, наличие параллельных отводов и врезок в трубу.
    • Методы поиска: Максимума / Минимума / Супермаксимума.
  • Технические характеристики трассоискателя Amprobe AT-5005:

    Параметр Значения
    Активные частоты, Гц 491, 982, 8.44к, 9.82к, 35к, 82к, 491, 512, 577, 640, 982, 8к, 8.44к, 9.82к, 35к, 65.5к, 82к, 83к, дополнительные по запросу
    Пассивные частоты, Гц 50, 60, 100, 120, Радиочастоты (14к-21к)
    Глубина обнаружения до 6 м
    Максимальная выходная мощность генератора 10 Вт
    Габариты:
    - приемник
    - генератор

    210х337х743 мм
    279х171х229 мм
    Масса:
    - приемник
    - генератор

    2,2 кг
    3,7 кг
    Питание:
    - приемник
    - генератор

    аккумулятор Li-Ion или АА щелочные батареи (9 шт.)
    аккумулятор NiMH или D щелочные батареи (6 шт.)
  • Комплект поставки Amprobe AT-5005

    Наименование Количество
    1. Приемник 1
    2. Генератор 1
    3. Кабели подключения 1
    4. А-рамка 1
    5. Штырь заземления 1
    6. Документация 1
    7. Кабели заземления 1
    8. Кейс для переноски 1
