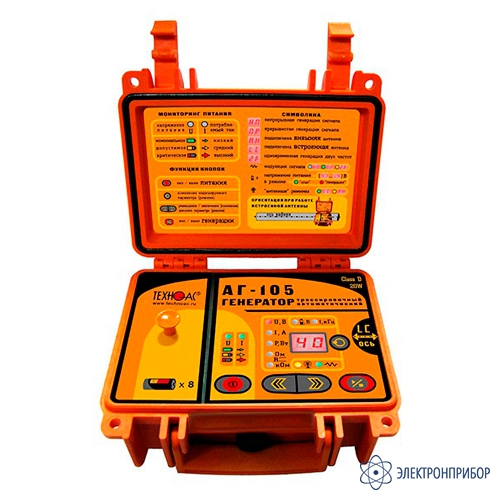

АГ-105 — генератор трассировочный

Сохранить в PDF Распечатать
  • Назначение генератора трассировочного АГ-105

    Генератор трассировочный импульсный автоматический АГ-105 предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками) необходимый для определения ее местоположения.

    Особенности генератора трассировочного АГ-105

    Чрезвычайно высокие выходная мощность и время автономной работы, для компактного батарейного комплекта («тип С» × 8) и столь малых общих габаритов.

    Универсальное питание позволяет достигать выходную мощность свыше 20 Вт. При автономном питании «жизненный цикл» зависит от качества применяемых батарей «тип С». Например, при исходной выходной мощности 7 Вт в непрерывном режиме генерации, «жизненный цикл» составляет ≈ 5 часов, а при исходной выходной мощности 15 Вт в режиме прерывистой модуляции «жизненный цикл» составляет ≈ 25 часов (с применением стандартных новых «fresh» батарей например, «Energizer С»). При использовании «сверхъемких» батарей (например, «Duracell ULTRA» или «КОСМОС»), время автономной работы может быть увеличено на 20-30%. При подключении внешнего аккумулятора «12 В» (например, автомобильного) время работы определяется емкостью этого аккумулятора. При подключении внешнего сетевого источника питания «15 В» время работы не ограничено.

    Габариты переносного устройства в корпусе – кейсе составляют 216х180х105 мм, а вес не превышает 2 кг.

    Указанные особенности обеспечиваются применением сверхэффективной уникальной модификации схемотехнической технологии построения усилителей мощности CLASS D. Импульсный выходной усилитель достигает КПД 85%, что особенно актуально для «энергозатратных» устройств с автономным питанием.

    АГ-105 – лучший в классе «портативных трассировочных генераторов с маломощным автономным питанием» по соотношению качественных показателей: «мощность – ресурс – габариты – вес».

    Прибор выдает сигнал синусоидальной формы непрерывно «НП» или прерывисто «ПР» для трассировки кабелей и металлических трубопроводов или специальный двухчастотный сигнал «2F» для идентификации «чужой» коммуникации или для дефектоскопии утечек тока в землю.

    Такая уникальная (среди аналогичных «батарейных» генераторов) особенность как необычно высокий возможный выходной ток (свыше 5 А) позволяет все–таки производить трассировку малоприспособленных для этого чрезвычайно «низкоомных» коммуникаций (например, «заземленных» трубопроводов), когда значительная часть выходного тока непроизводительно утекает через землю уже вблизи места подключения.

    Встроенная передающая антенна (излучающий резонансный LC контур) создает достаточно интенсивное электромагнитное поле при относительно низком энергопотреблении. Возможно подключение внешней передающей антенны, создающей особо интенсивное излучение и обеспечивающей удобный доступ к «заглубленным» коммуникациям. Подключаемые передающие индукционные «клещи» позволяют особо эффективно индуцировать ток в конкретно «выделенную» из нескольких близлежащих коммуникаций (в том числе и находящуюся под напряжением).

    Несколько степеней защиты от всевозможных недопустимых факторов обеспечивают высочайшую надежность.

    Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания. При понижении «энергетического потенциала» (выходного напряжения) источника питания в процессе генерации (например, при естественном разряде батарей) автоматически пропорционально (ступенчато) понижается уровень сигнала и, соответственно, потребляемая мощность. Эта программная система значительно продляет «жизненный цикл» батарей. Поэтому, при поиске, не происходит преждевременная «потеря трассы», а понижение уровня сигнала компенсируется большим запасом ручной или автоматической регулировки чувствительности приемных устройств от «ТЕХНО-АС».

    Степень защиты корпуса - кейса IP65 полностью исключает проникновение внутрь пыли и струй воды при закрытой крышке. Рабочий температурный диапазон: от –30ºС до +60ºС с внешним (аккумуляторным или сетевым питанием).

  • Технические характеристики генератора трассировочного АГ-105:

    Параметр Значение
    Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
    Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
    «Антенные» режимы 8192 «8.2» / 32768 «33»
    Режим работы
    «Антенные» режимы Встроенная передающая антенна «LC»
    Внешняя передающая антенна «АН»
    Режим работы
    Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
    Длительность посылки 0,12сек
    Частота следования посылок 1Гц
    Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
    Соотношение амплитуд 4/1 (соответственно)
    Выходные параметры при напряжении питания 12…15В
    Выходной ток, А
    Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
    3 - при частоте 32768Гц «33»
    Заданный для автоматического согласования, ≥ 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
    0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
    Максимальное выходное напряжение, В
    В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
    40 -в других режимах
    Максимальная выходная мощность, Вт
    Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
    6 - При частоте 32768 Гц «33»
    Источники питания
    Напряжение питания 7…15 В
    Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
    Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
    Выходное напряжение 11…14В при токе не менее 4А
    Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
    Выходное напряжение 15В, мощность 60Вт
    Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
    При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
    Функциональные особенности
    Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
    Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
    - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
    - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
    Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
    Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
    «Бесконтактное» подключение с применением встроенной передающей антенны «LC»
    «Бесконтактное» подключение с применением внешней передающей антенны «АН»
    «Бесконтактное» подключение с применением индукционных передающих «клещей»
    Конструктивные параметры
    Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
    Габаритные размеры, мм 216х180х105 мм
    Вес, кг 2
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
    Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)
  • Комплект поставки АГ-105

    Наименование Количество
    1. Генератор трассировочный АГ-105 1
