Трассировка и поиск повреждений индукционным методом

Абрис 24.30 — комплект трассопоисковый с генератором ТГ-24.30 и приемником ТМ-8

Код товара: 38871

    Описание комплекта Абрис 24.30:

    Комплект состоит из генератора ТГ-24.30 и приемника ТМ-8.

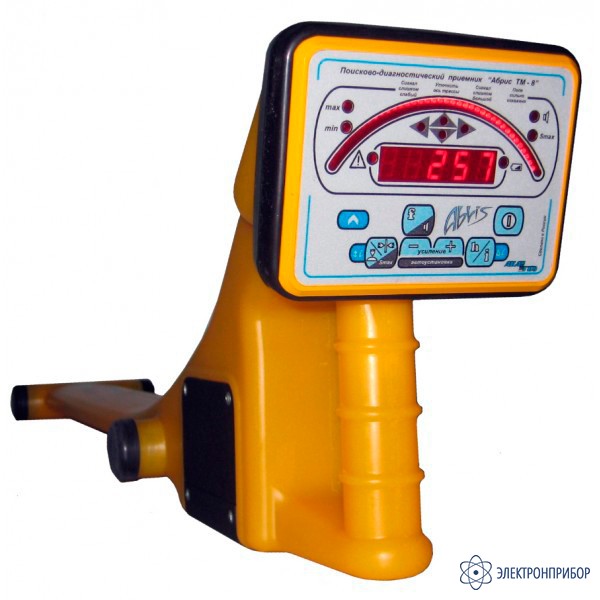

    Назначение приемника ТМ-8:

    Трассопоисковый приемник многочастотный ТМ-8 предназначен для определения положения и глубины залегания подземных металлических трубопроводов и кабелей. Приемник может использоваться как в составе комплекта «Абрис» (совместно с генератором ТГ-ХХ), так и автономно - для обнаружения коммуникаций в пассивном режиме.

    Задачи, решаемые приемником ТМ-8:

    • Определение положения подземных коммуникаций;
    • Прямой цифровой отсчет глубины залегания подземной коммуникации;
    • Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
    • Определение типа подземной коммуникации (труба – кабель).

    Описание генератора ТГ-24.30:

    Новая модель ТГ-24.30 выпускается в качестве замены старых моделей типа ТГ-12 и ТГ-24.

    Новая модель ТГ-24.30 обладает улучшенными характеристиками, пригодна для использования в том числе и трассопоисковыми приемниками практически любых сторонних производителей.

  • Технические характеристики комплекта Абрис 24.30:

    Параметр Значения
    Приемник ТМ-8
    Рабочие частоты пассивные 50,100,15-24 кГц
    Рабочие частоты активные 1450,9820 Гц
    Максимальная измеряемая глубина до 10 м
    Максимальная глубина обнаружения до 25 м
    Максимальное удаление от генератора до 5 км
    Время непрерывной работы без звука до 50 часов
    Питание 2 элемента D
    Габариты 720 x 110 x 150 мм
    Вес прибора без чехла 1700 г
    Генератор ТГ-24.30
    Корпус (материал) Металл
    Размер без ручки (мм) 190x90x320
    Масса генератора не более (кг) 6
    Аккумуляторная батарея 14А*ч 12 Вольт
    Запас мощности аккамуляторной Батареи 170 Ватт*час
    Выходная мощность генератора Номинальная \ Максимальная 30 ватт
    Время работы в номинальном режиме от встроенной аккумуляторной батареи Не менее 5 часов при температуре воздуха 20°С
    Внешнее питание (Вольт) 10...20
    Выходные частоты Любые от 30 Гц до 12 КГц и отдельно частота 33 КГц
    Режим стабилизации тока Есть
    Согласование с нагрузкой Автоматическое

  • Комплект поставки Абрис 24.30

    № Наименование Количество
    1. Генератор ТГ-24.30 1
    2. Приемник ТМ-8 1
    3. Инструкция по эксплуатации 1
    4. Чехол 1
    5. Зарядное устройство 220 Вольт 1
    6. Комплект соединительных проводов 1
    7. Штырь заземления 1
    8. Рамка индуктивной связи 1
