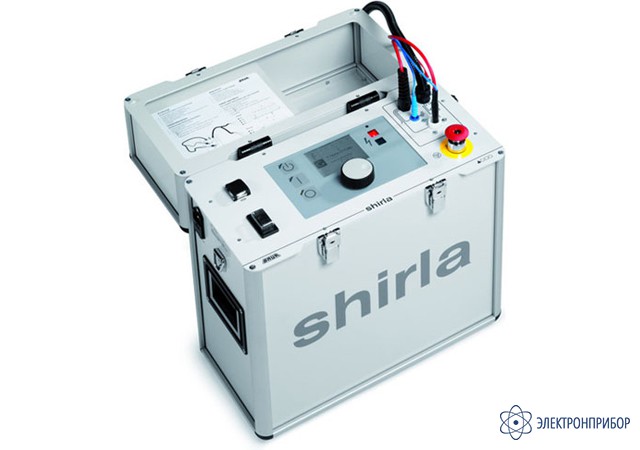

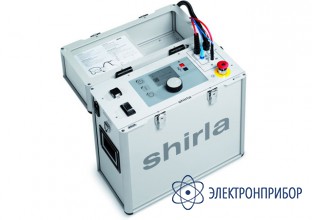

Shirla — система для испытаний оболочек кабелей и определения местоположения дефектов

Код товара: 24544

  • Назначение системы Shirla:

    Новая система локализации мест повреждения Shirla предназначена для испытания кабелей и оболочек кабелей, предварительной и точной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения.

    Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

    Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора UL30 или приёмника KFM 1.

    Особенности системы Shirla:

    • Испытание кабелей и оболочек кабелей напряжением до 10 кВ
    • Измерение сопротивления
    • Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста
    • Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника
    • Точное определение местоположения дефектов оболочек
    • Встроенное разрядное устройство
    • Бесступенчатая регулировка напряжения
    • Функция автоматической генерации отчёта
    • Работа от сети и от батареи
    • Навигация по меню при помощи одной клавиши
    • Таймер для установки времени проведения испытания и времени задержки запуска.

  • Технические характеристики системы Shirla:

    Параметр Значения
    Испытания
    Выходное напряжение 0 - 10 кВ
    Выходной тока 10 мА при 5 кВ, 5 мА при 10 кВ
    Разрешение 1 мкА
    Измерение сопротивления да
    Ограничение по напряжению и току да
    Предварительная локация мест повреждений оболочек кабелей
    Метод измерения мостовое (четырехпроводная схема) измерение по Мюррею и Глейзеру
    Измеряемое напряжение / напряжение моста до 10 кВ
    Измеряемый ток максимально 50 мА
    Погрешность ±0,1%
    Процедура измерения полностью автоматическая процедура балансировки и измерения
    Число определяемых участков кабеля 50
    Ограничение по напряжению и току да
    Точное определение мест повреждений оболочек кабелей
    Импульсное напряжение 100 В - 10 кВ
    Выходной ток максимум 700 мА
    Импульсный код Выбор из трёх последовательностей импульсов
    Общие характеристики
    Электропитание 110 … 240 В
    Частота сетевого напряженеия 50/60 Гц
    Максимальная потребляемая мощность 200 ВА
    Дисплей Цифровой ЖК-дисплей с под- светкой, автоматической ре- гулировкой яркости, и разре- шением 320 x 240 пикселей
    Работа от батареи Встроенная аккумуляторная батарея
    Функция генерации отчета Используется для испытаний и предварительной локации мест повреждений. Отчёт пе- редаётся посредством USB 2.0 порта
    Интервал рабочих температур -20 °С … +50 °С
    Интервал температур хранения -40 °С … +60 °С
    Максимальная относительная влажность Без конденсации
    Габаритные размеры 440 x 490 x 220 мм
    Масса, включая принадлежности < 20 кг
