MFM10, MFM-10,

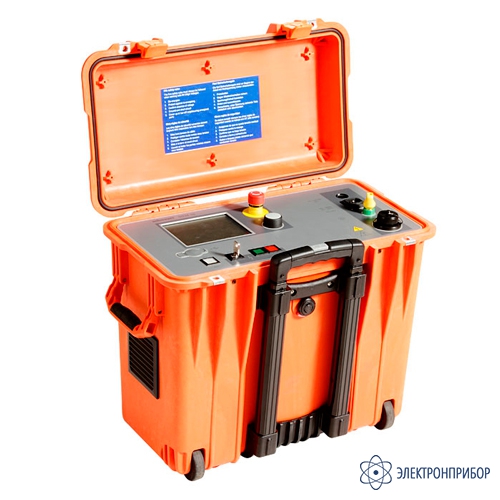

MFM 10 — система поиска повреждений оболочки методом биполярного падения напряжения
Код товара: 30226-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
51890-12 до 04.07.2022
-
Производитель
-
Артикул
1012572
Описание системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
Достоинства системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
- Испытательное напряжение до ±10 kV DC;
- Биполярное измерение;
- Ток длительной нагрузки до 750 мА;
- Всего один вв-соединительный кабель;
- Управление посредством датчика и сенсорного экрана;
- Автоматическое измерение и протоколирование.
Интуитивное управление с помощью меню позволяет пользователям MFM 10 в автоматическом режиме очень просто испытывать оболочку кабеля, осуществлять предварительную и точную локализацию повреждений оболочки, измерять и обрабатывать данные.
Ввод данных осуществляется через испытанный принцип SebaKMT «Easy Go» сельсин-датчика и сенсорной панели. Мультисекционная функция позволяет ввод отдельных сегментов кабеля с разными параметрами.
Очень мощный 10 кВ источник с положительной и отрицательной полярностью позволяет проводить испытания вв-кабелей с толстой внешней оболочкой. Биполярная модификация позволяет устранять термоэлектрические и гальванические воздействия.
Благодаря току до 750 мА при трудных случаях повреждений оболочки можно осуществлять и «прожиг».
Встроенная функция протоколирования в сочетании с ПО Easyprot позволяет просто и надежно протоколировать результаты измерений.
Преимущества системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
- Крепкий чемодан IP54 PELI – простота в обращении;
- Мощный аккумулятор;
- Предваритительная локализация методом падения напряжения;
- Высокая точность благодаря биполярному измерению;
- Измерение, независимое от сопротивления вспомогательных жил и кабеля;
- Очень быстрое, автоматическое измерение;
- Распознавание, сохранение и протоколирование быстрых процессов (импульсный контакт, пробои, высыхание);
- Протоколирование при помощи ПО Easyprot;
- Прожиг;
- Распознавание корректного соединения при испытании;
- Рспознавание высокоомных повреждений в кабеле;
- Встроенное разрядное устройство.
-
-
Технические характеристики системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
Параметр Значение Функции испытание, предварительная и точная локализация,прожиг, измерение сопротивления, ограничение тока/ напряжения, регистрация быстрых процессов Индикация 5,7’’ 320 x 240; ЖКД, светодиодная подсветка фона Управление Сельсин-датчик /сенсорная панель Выходное напряжение 0 … 10 кВ DC, биполярное Выходной ток 750 мА@0,4 кВ, 60мA@5 кВ, 30 мА@10 кВ Точная локализация 0 … 10 кВ DC тактовый импульс Погрешность ± 0,1% Определяемые секции 50 секций Протоколирование Easyprot через USB stick Питание 88 … 264 В, 50 … 60 Гц, 800 ВА Батарея NIMH, 340 Втч, все режимы DC питание 12 В … 24 В DC / для зарядки Максимальная емкость 10 µФ Условия работы -25 °C … +55 °C,
93% влажностьIP класс IP 54, при закрытой крышке Габариты 500 x 457 x 305 мм Масса 20 кг -

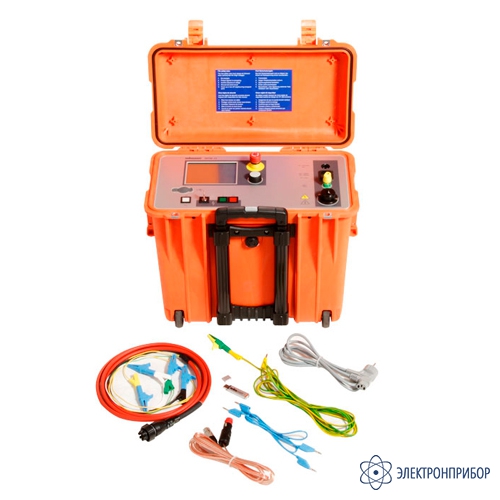

Комплект поставки MFM 10
№ Наименование Количество 1 Система поиска повреждений оболочки методом биполярного падения напряжения MFM 10 1 2 Комплект соединительных кабелей 1 3 USB Stick 1 4 Сумка для принадлежностей 1 5 Программное обеспечение Easyprot 1 -
Дополнительная комплектация MFM 10
-
Файлы для MFM 10
Файлы для MFM 10
