Установки для испытания и поиска повреждений оболочки кабеля из сшитого полиэтилена

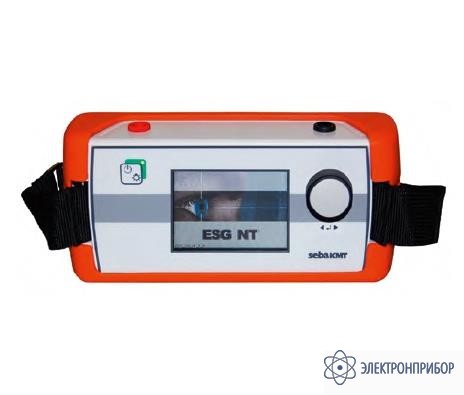

ESG NT — цифровой прибор для поиска замыканий на землю

Сохранить в PDF Распечатать
  • Назначение прибора ESG NT:

    Точная локализация – это точное определение кабельного повреждения. При повреждении оболочки кабеля измерительный ток уходит в землю. В месте выхода тока образуется „воронка напряжения“, которая измеряется при помощи штырей заземления и прибора для поиска замыканий на землю. Точная локализация повреждения оболочки осуществляется методом шагового напряжения: при приближении к месту повреждения шаговое напряжение увеличивается и снижается за местом повреждения с обратной полярностью. Благодаря смене полярности можно четко распознать место повреждения.

    Испытательный генератор создает в земле потенциал шагового напряжения, который измеряется прибором ESG NT. Другие помехи в земле, как , например, уравнивающие токи, наложение постоянных напряжений, напряжения от катодных защитных систем и прочие распознаются и компенсируются автоматически. Автоматическая балансировка нуля постоянно осуществляет калибровку индикации на нуль.

    ESG NT имеет контрастный цветной дисплей. Измеренное шаговое напряжение может быть представлено в двух вариантах: в виде гистограммы (аналог традиционному стрелочному прибору) и в виде общей “индикации-истории“, которая представляет реальное направление и последние 5 - 6 результатов измерений. Таким образом четко и постоянно отображаются все изменения. „Направление по отклонению стрелки“ всегда указывает путь к повреждению.

    Благодаря проверенному принципу SebaKMT easyGO управление прибором очень простое. Основные установки в приборе осуществляются поворотной кнопкой.

    Согласование с уровнем напряжения происходит автоматически. Нет необходимости в дополнительной регулировке индикации и нуля, переключении диапазона измерений. Дополнительно ESG NT имеет автоматическое распознавание тактовых импульсов, позволяющее работать с любым соответствующим импульсным генератором.

    Особенности прибора ESG NT:

    • Автоматическое подавление посторонних потенциалов;
    • Автоматическое согласование с измеряемым напряжением;
    • Автоматическое распознавание тактов импульса;
    • Автоматическая установка нуля;
    • Очень высокая чувствительность для шаговых напряжений в диапазоне μВ;
    • Очень простое управление;
    • Автоматическая фильтрация сигналов помех;
    • Автоматическая коррекция нуля, регулировка не нужна;
    • Индикация истории;
    • Контрастный цветной дисплей;
    • Крепление кабеля на сборном, изолированном штыре.
  • Технические характеристики прибора ESG NT:

    Параметр Значения
    Индикация цветной дисплей TFT, 320 x 240 пикс.
    Чувствительность 5 мкВ … 200 В
    Подавление помех 50/60Гц, 16 2/3 Гц, KKS, DC
    Балансировка нуля автоматическая
    Электропитание 6 x LR6 щелочных батарей
    Время непрерывной работы > 20 ч
    Класс защиты IP 54
    Габаритные размеры (приемника) 65 x 225 x 100 мм
    Вес приемника 0,9 кг (с батарейками)
    Длина штырей 1 м (разборн. и изолиров.)
    Вес штырей по 0,8 кг
    Длина соединительного кабеля 2 м
  • Комплект поставки ESG NT

    Наименование Количество
    Приемник ESG NT 1
    Штырь 2
    Соединительный кабель 2
    Комплект элементов питания 1
    Руководство пользователя 1
  • Дополнительная комплектация ESG NT

    • Цена по запросу
