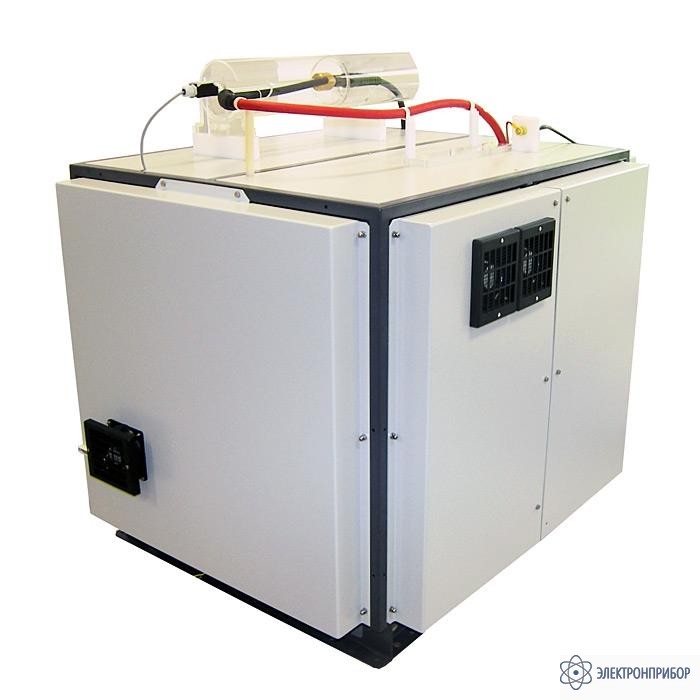

VLF CR-80-P — испытательная установка

Код товара: 33871
  • Назначение испытательной установки VLF CR-80-P

    Мощная и эффективная испытательная система СНЧ VLF CR-80-P предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы кабельных линий, в соответствии с нормами DIN VDE.

    В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-80-P может быть использована для уровней номинального напряжения до 46 кВ.

    Установка VLF CR-80-P состоит из блока управления и высоковольтной части. Высокая испытательная мощность 2,5 мкФ позволяет одновременное испытание всех трех фаз.

    Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

    Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

    Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

    Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

    Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

    Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

    Достоинства испытательной установки VLF CR-80-P

    • Очень высокая испытательная мощность без снижения частоты
    • Отсутствие эффектов поляризации, как при испытаниях DC
    • Протоколирование
    • Функция распознавания пробоя
    • Измерение тока утечки
  • Технические характеристики испытательной установки VLF CR-80-P

    Параметр Значение
    Режим 0,1 Гц СНЧ
    Выходное напряжение СНЧ (Un) 0 … 80 кВэфф
    Выходной ток 10,5 мА @ 80 кВ
    12,5 мА @ 60 кВ
    Испытательная емкость при 80 кВэфф 2,5 мкФ
    Испытательная емкость при 78 кВэфф 2,7 мкФ (3 x U0 для кабелей 45 кВ)
    Режим DC
    Выходное напряжение DC- 0 … -80 кВ
    Максимальный отрицательный выходной ток -12,5 мА
    Выходное напряжение DC+ 0 … +80 кВ
    Максимальный положительный выходной ток 12,5 мА
    Измерение токов утечки Интегрировано
    Функция протоколирования Интегрировано
    Точное ОМП оболочки 0 … 10 кВ / Takt 1:3, 1:5, 1:9
    Входное напряжение 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
    Размеры (ШхВхГл) 1350 x 1250 x 1100 (1500*) мм
    Вес 380 кг
    Класс защиты IP 20
    Рабочая температура -25°C … +55°C
    Температура хранения -40°C … +70°C
  • Комплект поставки VLF CR-80-P

    Наименование Количество
    Испытательная установка VLF CR-80-P 1
    Комплект кабелей 1
    Сумка для принадлежностей 1
