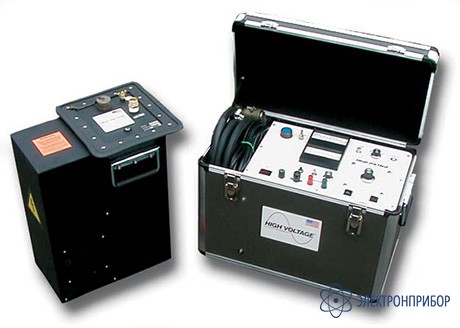

VLF-4022CMF — установка для испытания СПЭ-кабеля

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      46568-11

    • Производитель

      High Voltage, США

    Назначение установки для испытания СПЭ-кабеля VLF-4022CMF:

    Установка VLF-4022CMF предназначена для испытаний кабелей с рабочим напряжением до 25кВ и длиной до 16км. Установка имеет измеритель тока заряда и емкости нагрузки, а также киловольтметр выходного напряжения с нулем посередине шкалы.

  • Технические характеристики установки VLF-4022CMF:

    Параметр Значение
    Вход 230В, 50/60Гц, 6А пиковое значение, 2,5А среднее значение
    Выход 0…40кВ пиковое значение, частота 0,1/0,05/0,02Гц, синусоидальное
    Режим работы Продолжительный
    Максимальная нагрузка 1.1мкФ/0,1Гц; 2,2мкФ/0,05Гц; 5,5мкФ/0,02Гц
    Измерительные приборы Вольтметр: с нулем посередине, 40-0-40кВ, пиковое значение.
    Измеритель зарядного тока: 0…100мА, пиковое значение.
    Измеритель емкости нагрузки: 0…6мкФ
    Кабели Выходной высоковольтный кабель: экранированный, марка RG-58/U; длина 6м.
    Кабель связи пульта управления с высоковольтным блоком; длина 3м.
    Размеры и вес ПУ: 508мм(ш) х 286 мм(г) х 387мм(в), 23кг
    В/в блок: 368мм(ш) х 267 мм(г) х 483мм(в), 33кг
    По заказу Ручная тележка

    Установки серии VLF, вырабатывающие переменное напряжение сверхнизкой частоты, предназначены для полевых испытаний силовых кабелей с полиэтиленовой и бумажно-масляной изоляцией, мощных трансформаторов, электродвигателей и других объектов с большой емкостью. Диапазон выходных напряжений – от 25 до 200кВ. Использование переменного напряжения промышленной частоты в данных условиях невозможно ввиду очень большой потребной мощности испытательного трансформатора, а постоянное напряжение вызывает в твердой изоляции появление остаточных зарядов, приводящих к ее деградации.

    Установки укомплектованы высоковольтным экранированным кабелем, рассчитанным на полное выходное напряжение и не требующим применения дополнительных опорных изолирующих стоек.

    Применение переменного напряжения сверхнизкой частоты для высоковольтных испытаний регламентировано следующими стандартами:

    • Кабели: IEEE 400.2, IEEE 400-2001, VDE DIN 0276-620, VDE DIN 0276-621, CENELEC HD 620, HD 621
    • Вращающиеся машины: IEEE 433.
