Установки для испытания основной изоляции кабеля из сшитого полиэтилена

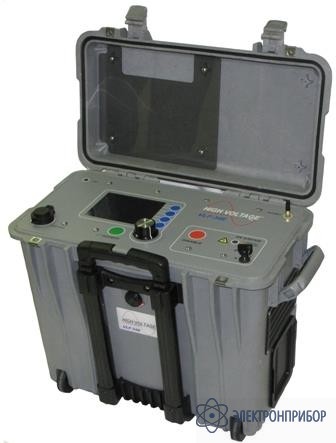

VLF-34E — установка для испытания переменным напряжением

Код товара: 27199

  • Назначение установки для испытания переменным напряжением VLF-34E:

    VLF-3E - это новое поколение установок для испытаний переменным напряжением сверхнизкой частоты, которые используют полупроводниковый дизайн с микропроцессорным управлением. Он соответствует требованиям применяемых мировых стандартов касательно испытания кабеля класса до 25 кВ для эксплуатационных испытаний. Установка легкая, компактная, износостойкая и портативная. Выход синусоидальный волны подходит для использования детектирующих устройств, как опции установку можно использовать с внешним подсоединением оборудования частичного разряда и тангенса дельта. VLF-3E с опциями тангенса дельта и частичного разряда, это все, что необходимо почти для всего спектра испытаний кабелей класса до 25 кВ.

    Особенности установки для испытания переменным напряжением VLF-34E:

    Программируемая последовательность испытаний и ручной контроль, разъем USB для скачивания информации и для неограниченного сброса протоколов испытаний, беспроводной компьютерный интерфейс для контроля и скачивания опциональной диагностики тангенса дельты и для дистанционного управления через ноутбук.

  • Технические характеристики установки для испытания переменным напряжением VLF-34E:

    Параметр Значение
    Входное напряжение 90-265 В ас, 50/60 Гц, 5А макс.
    Выход 0-34 кВ ас пиковое/0-24 кВ ас rms синусоидальный
    DC ± 34 кВ
    Квадратная волна 34 кВ
    Режим работы Продолжительный
    Частота от 0.1 Гц до 0.01 Гц
    Диапазон нагрузки 0.5 μФ @ 0.1 Гц @ 34 кВ
    1.0 μФ @ 0.05 Гц @ 34 кВ
    5.0 μФ @ 0.01 Гц @34 кВ
    Величина допускаемой емкости нагрузки увеличивается при величине напряжения меньше максимального
    Например: 0.77 μФ @ 0.1 Гц @ 22 кВ пиковое.
    Измерение Напряжение кВ пиковое или RMS Ток мА пиковый или RMS
    Вычисляется Емкость, сопротивление, пробивное напряжение, время до пробоя.
    Повреждение Автоматическое распознание пробоя
    Протоколы Записи испытания сохраняемые в энергонезависимой памяти или через USB
    Испытательное напряжение соответствует стандартам IEEE 400.2-2004, IEEE 400-2001, IEC 60060-3 VDE DIN 0276-620/21, СУТУДУВ РВ 620/621.
    Габариты (мм) 500 х 305 х 458
    Вес (кг) 21
