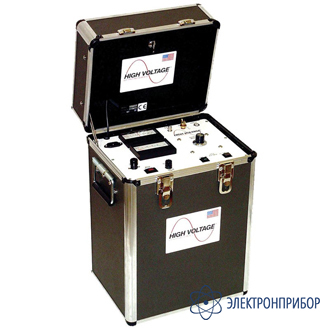

VLF-28CMF — портативная установка для высоковольтных испытаний СПЭ-кабеля на сверхнизкой частоте 0,1 Гц

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      46568-11

    • Производитель

      High Voltage, США

    Назначение установки VLF-28 CMF:

    Предназначена для испытания коротких кабелей с рабочим напряжением до 15 кВ и длиной до 1200 м. Установка укомлектована высоковольтным экранированным кабелем, рассчитаным на полное выходное напряжение и не требующим применения дополнительных опорных изолирующих стоек.

  • Технические характеристики установки VLF-28 CMF:

    Параметр Значения
    Вход 230 В, 50/60 Гц, 3А пиковое значение, 2А среднее значение
    Выход 0 ... 28 кВ пиковое значение, частота 0,1 Гц, синусоидальное
    Режим работы продолжительный
    Максимальная нагрузка 0,4 мкФ
    Измерительные приборы Вольтметр: с нулем посередине, 28 - 0 - 28 кВ, пиковое значение.
    Измеритель зарядного тока: 0 ... 50 А, пиковое значение
    Выходной высоковольтный кабель экранированный, марка RG-58/U, длина 6 м
    Размеры и вес 343 х 267 х 489 мм
    33 кг
  • Комплект поставки VLF-28CMF

    Наименование Количество
    Прибор 1
    Высоковольтный экранированный кабель 1
    Инструкция по эксплуатации 1
    Программа и методика периодической аттестации 1
    Протокол приемо-сдаточных испытаний 1
