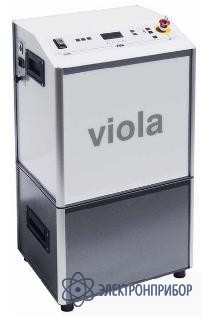

VIOLA-60 — автоматическая система для испытаний кабелей с изоляцией из сшитого полиэтилена

Сохранить в PDF Распечатать
  • Область применения автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60:

    • Испытания кабелей высокого напряжения на месте эксплуатации в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004
    • Испытания оболочек кабелей / Определение местоположения дефектов оболочек
    • Испытания изоляции электрического оборудования (электродвигателей и генераторов) в соответствии со стандартом IEEE 433

    Особенности автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60 :

    • Двухкомпонентный дизайн, портативность
    • Источник высокого напряжения очень низкой частоты, генерируемого по цифровой технологии truesinusÒ
    • Полностью программируемые автоматические процедуры испытаний
    • Передача и сохранение данных посредством ИК интерфейс
    • Встроенное автоматическое разрядное устройство
    • Возможность модернизации до системы диагностики, обеспечивающей измерение тангенса угла потерь и уровня частичных разрядов
    • 40 кВэфф - напряжение очень низкой частоты truesinus®
    • ±60 кВ - напряжение постоянного тока
    • 60 кВпиковое значение - напряжение косинусно-прямоугольной формы волны
  • Технические характеристики автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60 :

    Параметр Значение
    Диапазон частот выходного напряжения 0,01 Гц … 0,1 Гц
    Электропитание 110 … 240 В переменного тока, 50/60 Гц
    Максимальная входная мощность 1500 Вт
    Интервал рабочих температур -20 … +55˚С
    Интервал температур хранения -20 … +60˚С
    Класс защиты Брызгозащищённое пыленепроницаемое исполнение
    Соответствие стандартам Европейского Союза Соответствует
    Языки Английский, немецкий, французский, испанский, итальянский, голландский, русский; другие языки - по запросу
    Размеры, приблизительные
    (ширина х высота х глубина), мм
    Высоковольтный блок: 456x430x370 мм
    Рабочий блок: 485x570x390 мм
    Объединённая система: 485x860x390 мм
    Масса Высоковольтный блок: ~ 50 кг
    Рабочий блок ~ 25 кг
  • Комплект поставки VIOLA-60

    Наименование Количество
    Автоматическая система для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60 1
    Кабель заземления 1
    Короткозамыкающая перемычка для гнезда внешнего аварийного выключателя 1
    Разрядный стержень 1
    Руководство по эксплуатации на русском языке 1
    Шнур сетевой 1

    Доплнительная комплектация

    Наименование Цена
    Внешний аварийный выключатель с сигнальными лампами на барабане 25 м или 50 м По запросу
    Портативная система измерения частичных разрядов с определением местоположения источника По запросу
