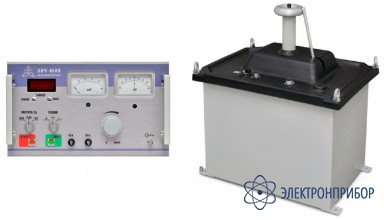

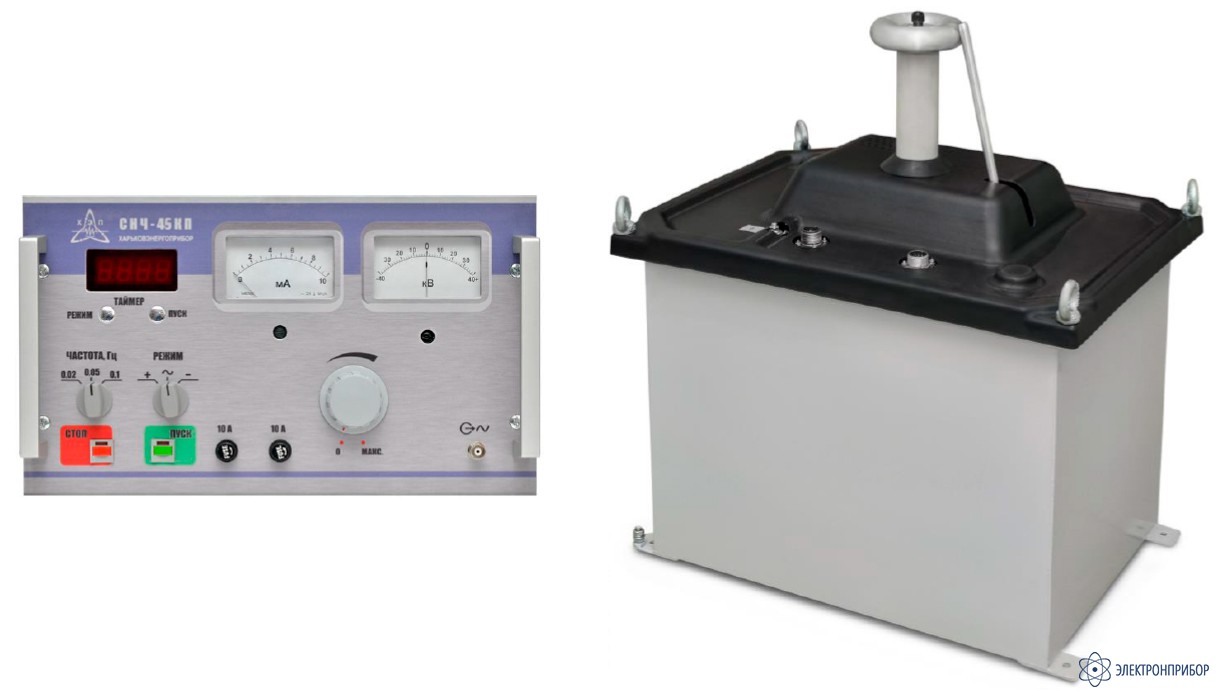

СНЧ-45КП — установка для проведения испытаний напряжением сверхнизкой частоты

Сохранить в PDF Распечатать
  • Назначение установки для проведения испытаний напряжением сверхнизкой частоты СНЧ-45КП

    Аппарат предназначен для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 45 кВ или напряжением постоянного тока до 45 кВ.

  • Технические характеристики установки для проведения испытаний напряжением сверхнизкой частоты СНЧ-45КП

    Параметр Значение
    Напряжение питающей сети переменного то-ка, В 230 ± 10 %
    Частота питающей сети, Гц 50 ± 1
    Максимальный потребляемый ток, А, не более 5
    Форма выходного напряжения косинусно-прямоугольная
    Выходного напряжения частотой, Гц 0,1 0,05 0,02
    Максимальная ёмкость нагрузки, мкФ 0,3 0,6 1,5
    Выходное напряжение постоянного тока + / -
    Максимальное значение индицируемого тока, мА 10
    Максимальное значение амплитуды выходно-го напряжения, кВ 45
    Приведенная погрешность измерения высоко-го напряжения, % ± 3
    Режим работы непрерывный
    Потребляемая мощность, кВт, не более 1,3
    Масса блока управления, кг, не более 21
    Масса высоковольтного блока, кг, не более 145
    Габаритные размеры блока управления, Д×Ш×В, мм 337×200×260
    Габаритные размеры высоковольтного блока, Д×Ш×В, мм 585×415×790
    Средний срок службы, лет 10

    Условия эксплуатации установки для проведения испытаний напряжением сверхнизкой частоты СНЧ-45КП

    Параметр Значение
    Температура окружающего воздуха, ˚С от минус 5 до + 45
    Относительная влажность воздуха при температуре + 25 ˚С, %, не более 80
    Атмосферное давление, мм рт. ст. от 630 до 800
  • Комплект поставки СНЧ-45КП

    Наименование Количество
    1. Блок управления 1
    2. Высоковольтный блок 1
    3. Кабель питания 1
    4. Кабель измерительный 1
    5. Кабель питания и управления 1
    6. Кабель высоковольтный 1
    7. Провод заземления 2
    8. Паспорт 1
