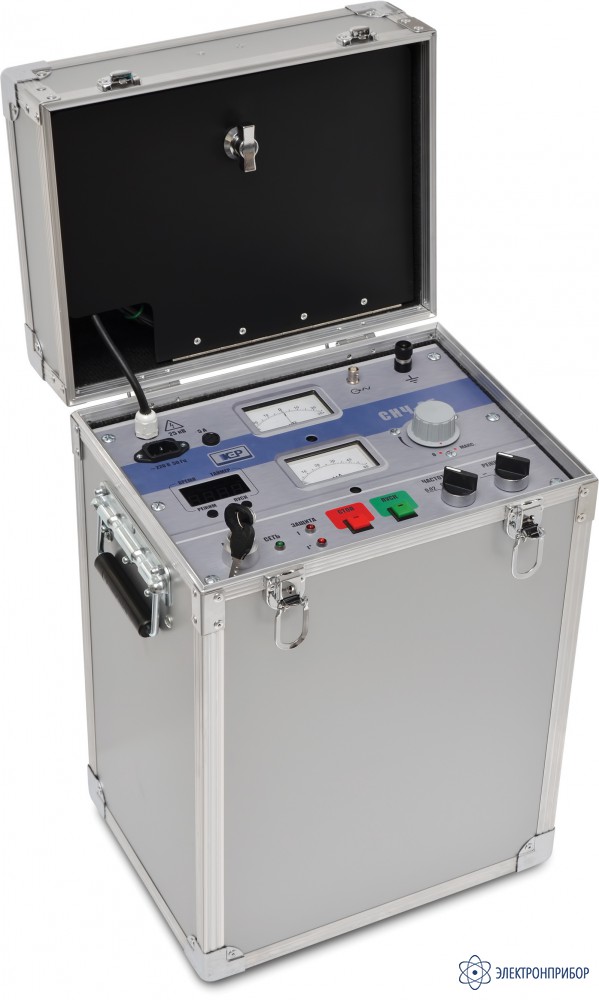

СНЧ-25КП — установка для испытания СПЭ-кабелей

Сохранить в PDF Распечатать
  • Описание установки для испытания СПЭ-кабелей СНЧ-25КП:

    Установка СНЧ-25КП  предназначена для испытания изоляции высоковольтных кабелей* из «сшитого» полиэтилена (СПЭ-кабелей), имеющих емкость изоляции в пределах 0,005 - 2,5 мкФ, прямоугольным косинусоидальным напряжением сверхнизкой частоты.

    СНЧ-25КП эксплуатируется как отдельно, так и в составе испытательных лабораторий и стендов на промышленных предприятиях, исследовательских и учебных организациях.

    * Амперметр высоковольтной испытательной установки СНЧ-25КП предназначен только для снятия ориентировочных значений тока, протекающего через объект. На показания прибора влияет как частота, так и длина кабелей, поэтому он не предназначен для измерения токов утечки и составления официальных протоколов по результатам испытаний.

    Особенности установки для испытания СПЭ-кабелей СНЧ-25КП:

    • Прямоугольно-косинусоидальную форму выходного напряжения;
    • Плавную регулировку выходного напряжения;
    • Блокировку нулевого положения регулятора;
    • Измерение амплитудных значений испытательного напряжения;
    • Контроль протекающего тока через изоляцию испытуемого объекта;
    • Встроенный разрядный резистор.
  • Технические характеристики установки для испытания СПЭ-кабелей СНЧ-25КП:

    Параметр Значение
    Напряжение питающей сети переменного тока, В 220±22
    Частота питающей сети, Гц 50...60
    Максимальный потребляемый ток, А, не более 3
    Максимальная потребляемая мощность, кВА, не более 0,7
    Форма выходного напряжения Прямоугольная-косинусоидальная
    Частота выходного напряжения, Гц 0,02; 0,05; 0,1
    Максимальная ёмкость нагрузки, мкФ 1; 0,5; 0,2
    Максимальное значение индицируемого тока, мА 10
    Максимальное значение амплитуды выходного испытательного напряжения, кВ 25
    Приведенная погрешность измерения высокого напряжения, % 3
    Минимальная ёмкость нагрузки, мкФ 0,005
    Режим работы:
    - Работает, час, не менее
    - Не работает, час, не более

    2
    1
    Масса установки, кг, не более 37
    Габаритные размеры, мм 560х410х305
    Средний срок службы, лет 10
    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
    Температура окружающей среды, °С от -5 до +45
    Относительная влажность, %, не более 80 при температуре +25 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
  • Комплект поставки СНЧ-25КП

    Наименование Количество
    1 Установка СНЧ-25КП 1
    2 Кабель высоковольтный (не съемный с установки, длина 3 м) 1
    3 Кабель для подключения осциллографа (длина 1 м) 1
    4 Кабель сетевой (длина 1,8 м) 1
    5 Кабель заземления (длина 4 м) 1
    6 Вставка плавкая ВП2Б-1В (250 В, 5 А) 2
    7 Руководство по эксплуатации 1
