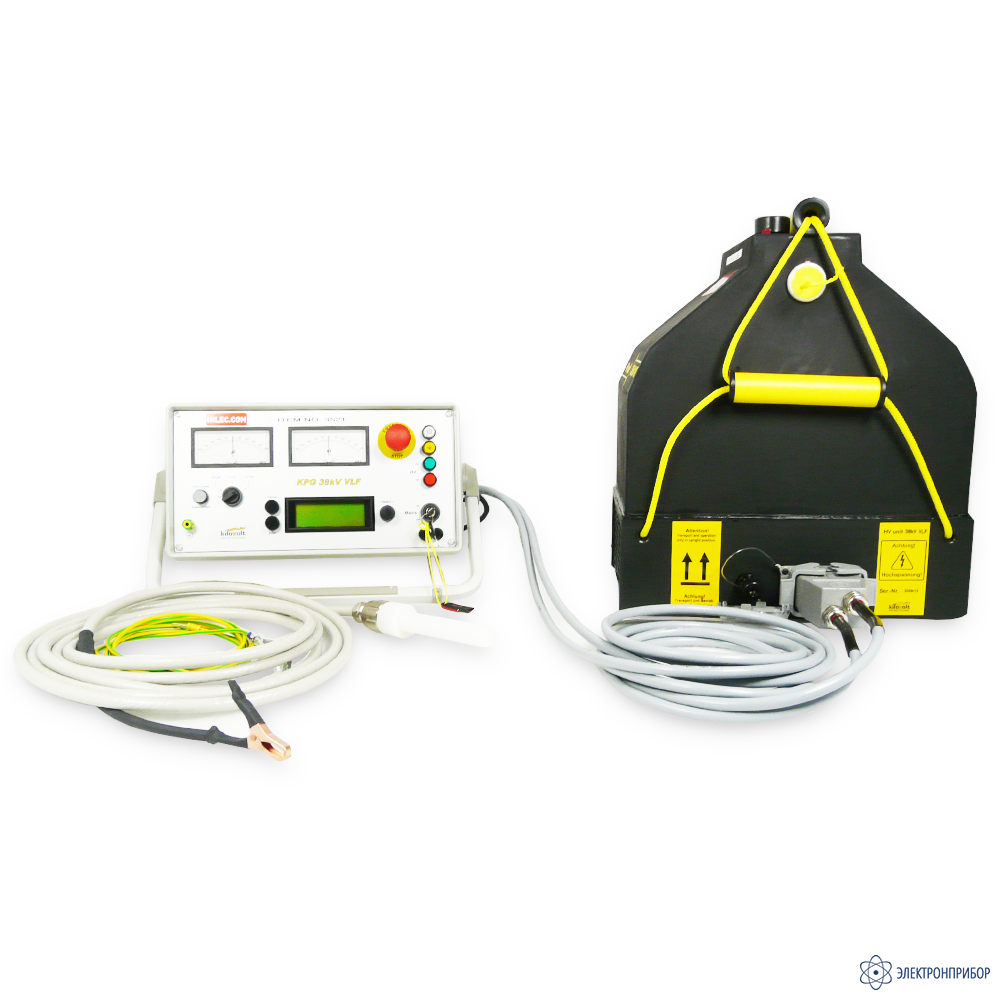

KPG 38kV VLF — портативная установка для испытания кабелей

Сохранить в PDF Распечатать
  • Назначение прибора KPG 38кВ VLF:

    Портативная установка для испытания кабелей KPG 38кВ VLF (52 кВ пиковое значение) используется для испытания кабелей среднего напряжения с формованной изоляцией (XPLE, PE-, EPR-изоляцией) (кабель из сшитого полиэтилена) и номинальным напряжением до 12,7/22 кВ в соответствии с такими нормами испытания кабелей как DIN VDE 0276/620 (CENELEC HD 620 S1).
    Испытание кабеля выполняется напряжением сверхнизкой частоты 0,1 Гц, среднеквадратическое значение которого должно быть не менее 3хU0 (U0 – напряжение, на которое рассчитан кабель).
    Испытание кабеля с помощью СНЧ метода позволяет быстро обнаружить повреждения изоляции. С помощью данной установки также можно выполнять испытания кабеля среднего напряжения с бумажно-масляной изоляцией(PILC).
    Также возможны испытания оболочки кабеля с помощью постоянного напряжения.

    Особенности прибора KPG 38кВ VLF:

    • Компактная высоковольтная установка для испытания кабелей
    • Легко могут переносить 1-2 человека
    • Простота использования
    • Управление с помощью меню
    • Полностью автоматическая последовательность испытания кабелей
    • Встроенный таймер с автоматическим отключением
    • Встроенное обнаружение пробоя
    • Встроенное отслеживание времени возникновения аварии
    • Измерение напряжения прямо на высоковольтном выходе
    • Цепь защитного заземления
    • Защитная цепь / индикация в соотвеnствии с VDE 0104
    • Измерение тока утечки во время СНЧ тестирования
    • Встроенная память и USB интерфейс для передачи данных на ПК
  • Технические характеристики прибора KPG 38кВ VLF:

    Параметр Значения
    Источник питания 230 В, 5 A, 50/60 Гц
    Выходное напряжение 5...38 кВ среднеквадр., 0,1 Гц СНЧ (0,05 Гц опционально)
    ± 0...52 кВ постоянного тока
    Форма волны напряжения Практически синусоидальное СНЧ напряжение, постоянное напряжение
    Максимальная нагрузка (СНЧ) 3,7 мкФ при 19 кВ среднеквадр., 0,1 Гц (прим. 10 км XLPE-кабеля 11 кВ/150 мм²)
    6,7 мкФ при 19 кВ среднеквадр., 0,05 Гц (прим. 18 км XLPE-кабеля 11 кВ/150 мм²)
    1,8 мкФ при 38 кВ среднеквадр., 0,1 Гц (прим. 8 км XLPE-кабеля 22 кВ/150 мм²)
    3,2 мкФ при 38 кВ среднеквадр., 0,05 Гц (прим. 15 км XLPE-кабеля 22 кВ/150 мм²)
    Отключение при перегрузке по току (постоянный ток) 10 мА
    Разряд встроенное автоматическое разрядное устройство 6250 Дж (прим. 5 мкФ при 50 кВ)
    Диапазон измерений напряжения –55 ... 0 ... 55 кВ
    Диапазоны измерения тока ± 0 ... 100 мкА / 1 мА / 10 мА
    Диапазон рабочих температур –20 ... +40°C
    Конструкция состоит из двух частей, функционального блока и высоковольтного блока
    Масса
    Функциональный блок
    Высоковольтный блок

    17 кг
    49 кг
    Размеры (Ш х В х Г)
    Функциональный блок
    Высоковольтный блок

    37 x 34 x 20 см
    40 x 44 x 24 см
  • Комплект поставки KPG 38kV VLF

    Наименование Количество
    Функциональный блок с защитной сум- кой и местом для хранения кабеля 1
    Высоковольтный блок 1
    Высоковольтный соединительный кабель (экранированный), стандартный 5 метров 1
    Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра 1
    Кабели заземления 1
    Руководство пользователя 1

    Доплнительная комплектация

    Наименование Цена
    Контейнер для транспортировки установ- ки VLF По запросу
    Расширение диапазона частот: 0,05 Гц По запросу
