HVA94 — высоковольтная испытательная установка

Сохранить в PDF Распечатать
  • Назначение высоковольтной испытательной установки HVA94

    • Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
    • Формирование и измерение высокого напряжения постоянного тока

    Принцип действия высоковольтной испытательной установки HVA94

    Принцип действия высоковольтной испытательной установки HVA94 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

    На выходе установки HVA94 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

    Установка HVA94 может работать как в ручном, так и в автоматическом режимах работы.

    Область применения высоковольтной испытательной установки HVA94

    • Испытание прочности и разрушающий пробой изоляции кабелей
    • Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

    Преимущества высоковольтной испытательной установки HVA94

    • Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
    • В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
    • Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

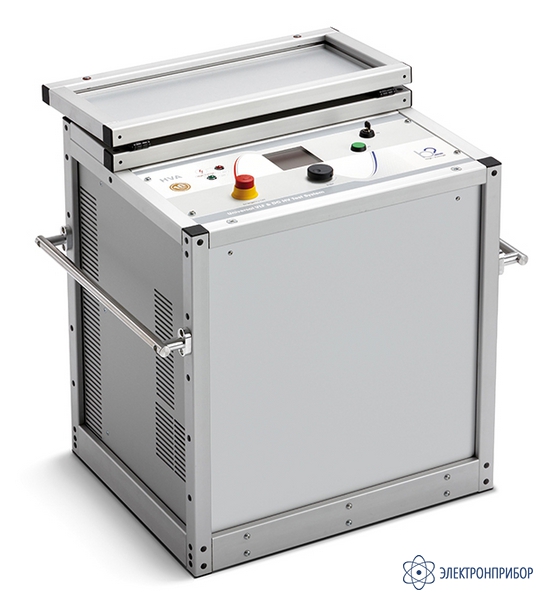

    • Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
    • Установка относится к ремонтируемым и восстанавливаемым изделиям

    Особенности высоковольтной испытательной установки HVA94

    • Выходное напряжение 94кВпик., 66кВrms
    • Чистое синусоидальное (независимое от нагрузки) выходное напряжение
    • Выходной ток 65мА макс.
    • Высокая испытательная способность до 10мкФ
    • Ручное или автоматическое проведение испытаний
    • Автоматический подбор частоты тестового сигнала при расчёте ёмкости кабельной линии установленного напряжения или ручная настройка
    • Регистрирование фактического напряжения при пробое
    • Неограниченный и непрерывный цикл испытаний
    • Большой цветной ЖК-дисплей
    • Тестирование кабеля в соответствии со всеми стандартами
    • Режим начального прожига
    • Программируемые испытательные последовательности
    • Bluetooth и USB интерфейс
    • Интегрированная защита наличия внешнего напряжения до 12кВ (50 гц)
    • Встроенное автоматическое разрядное устройство (DDD®)
    • Интуитивно понятное меню
  • Технические харакетристики высоковольтной испытательной установки HVA94

    Параметр Значение
    Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 94 кВ
    Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 66 кВ
    Диапазон установки/измерений напряжения постоянного тока 0 – 90 кВ
    Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 90 кВ
    Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
    Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
    Выходной ток 0 - 40 мA
    Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
    Входное напряжение питания 210-240 В
    Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
    Максимальная выходная нагрузка (при максимальном напряжении) 0.75 мкФ @ 0.1 Гц @ 66 кВ действ
    1.0 мкФ @ 0.1 Гц @ 64 кВ действ
    1.2 мкФ @ 0.01 Гц @ 57 кВ действ
    10.0мкФ@0.01 Гц@23 кВ действ
    10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
    Измерительный блок Цифровой ЖК дисплей для прямой индикации:
    Напряжение и ток (действующие значения и / или пиковые)
    Емкость
    Сопротивление
    Время
    Напряжение пробоя
    Графическое отображение выходного напряжения в реальном времени
    Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
    Номинальная частота напряжения сети питания 50/60 Гц
    Память 50 ячеек памяти, энергонезависимая
    Температура окружающего воздуха от – 5 до + 45 °С
    Относительная влажность воздуха до 85 %
    Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
    Габаритные размеры (длина×ширина×высота) 650×445×610
    Масса 128 кг

    Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

  • Комплект поставки HVA94

    Наименование Количество
    Высоковольтная испытательная установка HVA94 1
    Кабель высоковольтный 1
    Кабель заземления 1
    Кабель питания 1
    Методика поверки 1
    Руководство по эксплуатации 1
    Сумка 1
