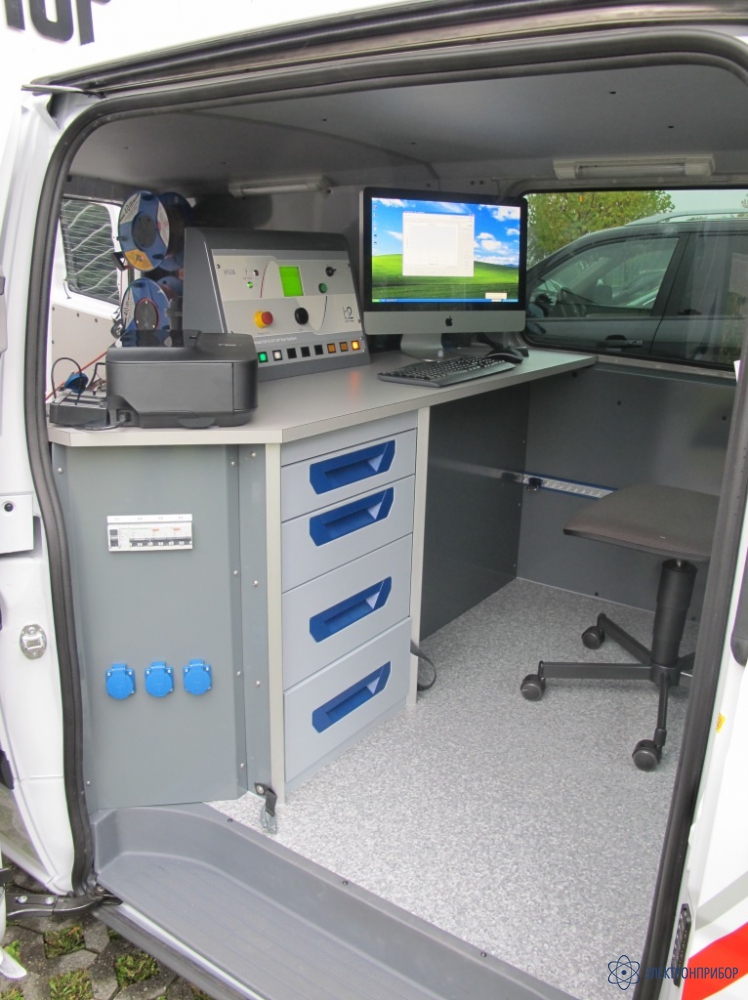

HVA90_19 — система для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий)
Код товара: 50338-
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
70067-17 до 28.12.2027
-
Производитель
Описание системы для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий) HVA90_19:
Высоковольтная установка HVA90 представляет собой новейшую, легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции (кабелей с любым типом изоляции - бумажно-масляной или из сшитого полиэтилена).
При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки. Установка очень удобна для транспортировки. Передняя крышка защищает дисплей и панель прибора от возможных механических повреждений, а встроенные ручки по бокам позволяют перемещать установку без каких либо дополнительных приспособлений.
Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах .
Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.
Особенности системы для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий) HVA90_19:
- Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
- Высоковольтное тестирование СНЧ (0.1 Гц), тестирование постоянным напряжением DC (±) обоих полярностей, прожиг изоляции и тестирование оболочки кабеля;
- СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
- Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
- Данная установка – все что нужно для диагностики кабеля в одном приборе;
- Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
- Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
- Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
- Одноблочная, ударопрочная конструкция прибора;
- Огромный потенциал тестирования по емкости (до 11 мкФ), что соответствует 50 км стандартного высоковольтного кабеля или 16 км кабеля при тестировании одновременно по трем фазам;
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
- Энергонезависимая память;
- В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
- Защита от короткого замыкания в случае прожига изоляции.
Преимущества системы для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий) HVA90_19:
- Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.
- Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.
- Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.
- Тестирование однофазного кабеля, длиной до 50 км и трехфазного, длиной до 15 км. Возможны два варианта работы установки в режиме прожига по выбору пользователя.
- Если во время проведения высоковольтного тестирования детектируется дуга, то в соответствии с установками режима прожига прибор останавливает испытание или продолжает его в режиме контролируемого прожига.
-
-
Технические характеристики системы для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий) HVA90_19:
Параметр Значение Выходное напряжение Переменное, Синус: 0-90 кВ пиковое, симметричное, 64кВ эффективное
Переменное, Квадрат : 0-90 кВ
Постоянное ±: 0-90 kВРазрешение по напряжению 100В на всем диапазоне Погрешность +/- 1% от диапазона Выходной ток 0-40мA Разрешение 1мкA Погрешность +/- 1% от диапазона Частота выходного сигнала 0.02….0.1 Гц с шагом 0.01Гц (предустановка0.1Гц) автоматический выбор частоты Выходная мощность 300Вт Диапазон сопротивления 0.1 MΩ...5 ГΩ Максимальная выходная нагрузка (при макс напряжении)
1.0 мкФ @ 0.1 Гц @ 64kВ действующее (Примерно 3300 м кабель)*
1.2 мкФ @ 0.1 Гц @ 57kВ действующее (Примерно 3600 м кабель)*
10.0 мкФ @ 0.01 Гц @ 64kВ действующее (Примерно 33000 м кабель)*
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
* Рассчитано для типичного кабеля с емкостью 330пФ/мИзмерительный блок Цифровой дисплей для прямой индикации : Напряжение и Ток(Действующие значения и / или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времениЦикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ Память 50 ячеек памяти, энергонезависимая Компьютерный интерфейс RS232 кабель (ПО прилагается), USB флешка Высоковольтные кабели Стандартные, длиной 7.5м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу) Рабочая температура -10 … 45C Температура хранения -25 … 70C Относительная влажность 0 - 80 % Вес 115кг Размер Версия в 19 стойку -
Комплект поставки HVA90_19
№ Наименование Количество 1 Система для высоковольтных испытаний напряжением СНЧ до 90кВ СПЭ кабелей на 6, 10, 35и 110кВ (в стойке 19" для мобильных лабораторий) HVA90_19 1 -
