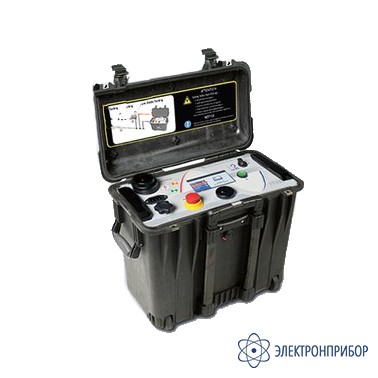

HVA45TD — высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь

Сохранить в PDF Распечатать
  • Описание высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

    Новейшая высоковольтная СНЧ-установка HVA45TD – это компактная и портативная испытательная установка для испытания кабеля с рабочим напряжением до 20кВ включительно, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

    Режим MWT диагностики, сочетает испытание и диагностику TD в соответствии с IEEE 400.2-2013, позволяет испытать и оценить состояние кабеля быстрее и безопаснее.

    HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу.

    Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36 кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания.

    Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора.

    Особенности высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

    • Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
    • Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
    • Постоянное DC напряжение;
    • Тестирование как жил, так и оболочки кабеля;
    • Режим начального прожига;
    • Встроенный интерфейс USB и Bluetooth;
    • Цветной дисплей;
    • Вес 36 кг;
    • Встроенное разрядное устройство;
    • Сверхкомпактность.
  • Технические характеристики высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

    Параметр HVA45 HVA45TD
    Входное напряжение питания 100-240 В (50-60 Гц) ( 1200 ВА)
    Выходное напряжение Переменное, Синус: 0-45 кВ пиковое, симметричное, 32кВ действующее
    Постоянное: ± 0-45 kВ
    Прямоугольник : 0-45 кВ
    Разрешение 0,1 кВ на всем диапазоне
    Погрешность +/- 1% от диапазона
    Выходной ток 0-60 мA
    Разрешение 1 мкA
    Погрешность +/- 1% от диапазона
    Частота выходного сигнала  0,01….0,1 Гц с шагом 0,01 Гц (предустановка  0,1 Гц), автоматический выбор частоты
    Диапазон сопротивления 0,1 MОм...5 ГОм

    Максимальная выходная нагрузка (при макс. напряжении)

    1,0 мкФ @ 0,1 Гц  (Примерно 3000 м кабель)*
    2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)*
    5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)*
    10,0 мкФ @ максимально возможная емкость при уменьшенной частоте
    * Рассчитано для типичного кабеля с емкостью 330 пФ/м
    Измерительный блок Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
    Измерение тангенса угла диэлектрических потерь, погрешность - ± 1 x 10-4
    Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
    Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения/Блок разрядки цепи после тестирования
    Интерфейс Bluetooth, USB-стандарт, ПО HVA Control Center
    Память 50 ячеек памяти, энергонезависимая
    Высоковольтные кабели Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
    Вес 36 кг
    Размер 500x305x457 мм
    Температура Хранения: -25 до +70 °C, рабочая: -5 до +45 °C
    Модернизация (Дополнительные опции) Встроенный модуль TD60 для измерения тангенса угла диэлектрических потерь.
    Модуль PD60 для диагностики методом частичных разрядов
    Модуль PD60 для диагностики методом частичных разрядов
  • Комплект поставки HVA45TD

    Наименование Количество
    1 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD 1
    2 Руководство по эксплуатации 1
    3 Набор тестовых проводов длиной 4,5 м 1
    4 Программное обеспечение 1
    5 Кабель RS-232 1
