HVA34TD1, HVA34TD 1, HVA 34TD-1, HVA-34TD-1

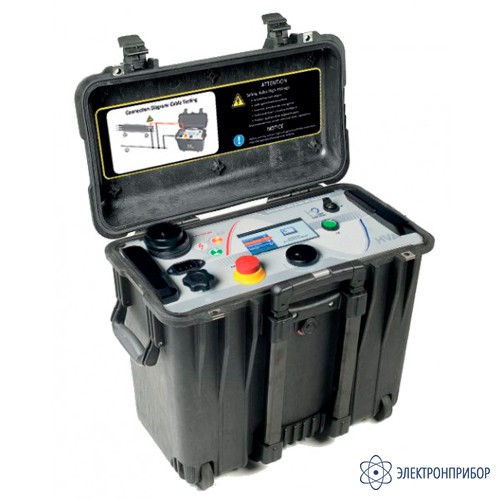

HVA34TD-1 — портативная система высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь
Код товара: 45809-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
70067-17 до 28.12.2027
-
Производитель
Описание портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:
Новейшая высоковольтная СНЧ-установка HVA34TD-1 – это компактная и мощная испытательная установка для испытания и диагностики кабеля с рабочим напряжением 6 и 10 кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
Особенности портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:
- Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
- Постоянное DC напряжение;
- Тестирование как жил, так и оболочки кабеля;
- Режим начального прожига;
- Встроенный интерфейс USB и Bluetooth;
- Цветной дисплей;
- Вес 36 кг;
- Удвоенная мощность.
-
-
Технические характеристики портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:
Параметр Значение Входное напряжение питания 100-240 В (50-60 Гц) (1200 ВА) Выходное напряжение Переменное, Синус 0-34 кВ пиковое, симметричное, 24 кВ действ. Постоянное ± 0-34 кВ Прямоугольник 0-34 кВ Разрешение 0,1 кВ на всем диапазоне Погрешность +/- 1% от диапазона Выходной ток 0-60 мA Разрешение 1 мкA Погрешность +/- 1% от диапазона Частота выходного сигнала 0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты Диапазон сопротивления 0,1 MΩ...5 ГΩ Максимальная выходная нагрузка (при максимальном напряжении) 1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)*
2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)*
5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)*
10,0 мкФ @ максимально возможная емкость при уменьшенной частоте
* Рассчитано для типичного кабеля с емкостью 330 пФ/мИзмерительный блок Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времениИзмерение тангенса дельта, погрешность ± 1 x 10-4 Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения/ Блок разрядки цепи после тестирования Интерфейс Bluetooth, USB – стандарт, ПО "HVA Control Center" Память 50 ячеек памяти, энергонезависимая Высоковольтные кабели Стандартные, длиной 4,5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу) Вес 36 кг Размер 500x305x457 мм Температура Хранения: -25 до +70 °C, рабочая: -20 до +55 С°C Модернизация (дополнительные опции) Модуль PD для диагностики методом частичных разрядов -
Комплект поставки HVA34TD-1
№ Наименование Количество 1 Портативная система высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1 1 -
Дополнительная комплектация HVA34TD-1
-
Файлы для HVA34TD-1
Файлы для HVA34TD-1
