HVA-120, HVA 120

HVA120 — высоковольтная испытательная установка

Сохранить в PDF Распечатать
  • Назначение высоковольтной испытательной установки HVA120

    • Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
    • Формирование и измерение высокого напряжения постоянного тока

    Принцип действия высоковольтной испытательной установки HVA120

    Принцип действия высоковольтной испытательной установки HVA120 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

    На выходе установки HVA120 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

    Установка HVA120 может работать как в ручном, так и в автоматическом режимах работы.

    Область применения высоковольтной испытательной установки HVA120

    • Испытание прочности и разрушающий пробой изоляции кабелей
    • Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

    Преимущества высоковольтной испытательной установки HVA120

    • Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
    • В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
    • Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

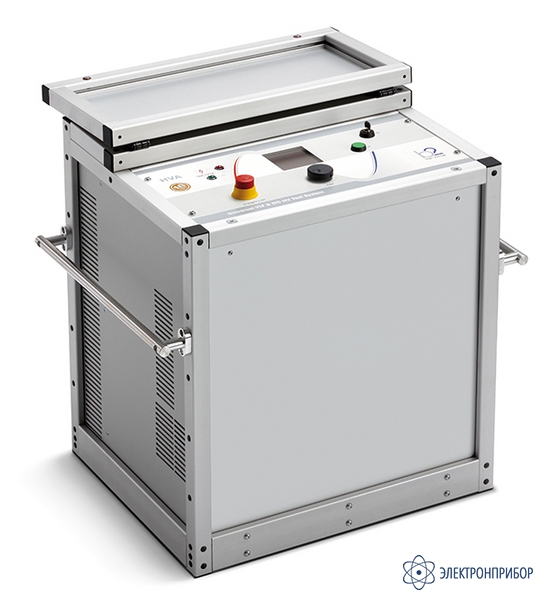

    • Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
    • Установка относится к ремонтируемым и восстанавливаемым изделиям

    Особенности высоковольтной испытательной установки HVA120

    • Выходное напряжение
      • Переменное, Синус: -120 кВ пиковое, симметричное, 85кВ действ.
      • Прямоугольник: 0-120 кВ
      • Постоянное: ± 0-120 kВ
    • Разрешение: 0,1кВ на всем диапазоне
    • Погрешность: +/- 1% от диапазона
    • Выходной ток: 0-60мA
    • Разрешение: 1мкA
    • Погрешность: +/- 1% от диапазона
    • Частота выходного сигнала: 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
    • Диапазон сопротивления: 0.1 MΩ...5 ГΩ
    • Максимальная выходная нагрузка (при макс. напряжении): 0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км кабель), 5.0 мкФ @ 0.01 Гц @ 85kВ действ (примерно 20км кабель)
    • Цифровой ЖК дисплей для прямой индикации : напряжение и ток (действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
    • Индикатор наличия внешнего напряжения
    • Блок разрядки цепи после тестирования
    • RS232, USB – опционно,
    • ПО „HVA Control Center“
    • Память: 50 ячеек памяти, энергонезависимая
    • Вес 181 кг
  • Технические харакетристики высоковольтной испытательной установки HVA120

    Параметр Значение
    Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 120 кВ
    Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 85 кВ
    Диапазон установки/измерений напряжения постоянного тока 0 – 120 кВ
    Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 120 кВ
    Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
    Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
    Выходной ток 0 - 60 мA
    Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
    Входное напряжение питания 210-240 В
    Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
    Максимальная выходная нагрузка (при максимальном напряжении) 0.75 мкФ @ 0.1 Гц @ 66 кВ действ
    1.0 мкФ @ 0.1 Гц @ 64 кВ действ
    1.2 мкФ @ 0.01 Гц @ 57 кВ действ
    10.0мкФ@0.01 Гц@23 кВ действ
    10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
    Измерительный блок Цифровой ЖК дисплей для прямой индикации:
    Напряжение и ток (действующие значения и / или пиковые)
    Емкость
    Сопротивление
    Время
    Напряжение пробоя
    Графическое отображение выходного напряжения в реальном времени
    Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
    Номинальная частота напряжения сети питания 50/60 Гц
    Память 50 ячеек памяти, энергонезависимая
    Температура окружающего воздуха от – 5 до + 45 °С
    Относительная влажность воздуха до 85 %
    Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
    Габаритные размеры (длина×ширина×высота) 790×445×740
    Масса 181 кг

    Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

  • Комплект поставки HVA120

    Наименование Количество
    Высоковольтная испытательная установка HVA120 1
    Кабель высоковольтный 1
    Кабель заземления 1
    Кабель питания 1
    Методика поверки 1
    Руководство по эксплуатации 1
    Сумка 1

    Доплнительная комплектация

    Наименование Цена
    Flash-накопитель USB По запросу
  • Дополнительная комплектация HVA120

    • 1 811 309.50 руб.
