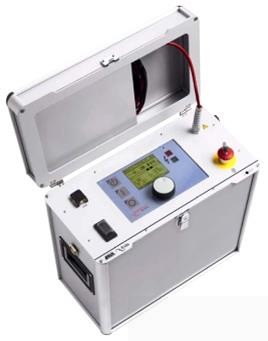

FRIDA — портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

Сохранить в PDF Распечатать
  • Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA:

    • Испытание высоковольтных кабелей в полевых условиях в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004, IEEE 400-2001
    • Испытание оболочки кабелей / локализация мест повреждения оболочки
    • Испытание изоляции электрического оборудования, в частности, вращающихся машин (двигателей и генераторов)

    Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA:

    • Компактность, простота и портативность оборудования
    • Источник чистого синусоидального truesinusâ напряжения сверхнизкой частоты
    • Полностью автоматизированная программируемая последовательность испытаний
    • Обмен и сохранение данных, используя USB-интерфейс
    • Встроенный отсек для кабелей и гибкий испытательный кабель
    • Автоматическое встроенное разрядное устройство
    • Возможность расширения системы для проведения полной диагностики с измерением tg δ и частичных разрядов на стабильной сверхнизкой частоте без использования резонансных схем
  • Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA:

    Параметр Значение
    Максимальное выходное напряжение 23 кВ (действующее) синусоидальное напряжение сверхнизкой частоты
    30 кВ меандр (косинусно-прямоугольная форма)
    +/- 30 кВ напряжение постоянного тока
    Нагрузочная характеристика при испытании синусоидальным напряжением Нагрузочная характеристика при испытании напряжением косинуснопрямоугольной формы
    Диапазон регулирования частоты 0,01 Гц … 0,1 Гц (автоматическая настройка)
    Питание 110 … 240 В, 50/60 Гц
    Рабочая температура -10 … +50 °С
    Температура хранения -20 … +60 °С
    Класс защиты Пыле и влагозащищенное
    Языки Английский, немецкий, голландский, русский;
    другие языки по требованию
    Размеры, приблизительно 438 х 412 х 220 мм (ширина х высота х глубина)
    Вес 19,5 кг
  • Комплект поставки FRIDA

    Наименование Количество
    Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA 1
    Штанга для заземления и разряда EES 40 1
    Кабель заземления, 6 мм², 10 м; с крепежным зажимом 1
    Встроенный высоковольтный кабель со струбциной 1
    Шнур сетевого питания 1
    Устройство вывода информации включая ПО и кабель соединения 1
    Руководство по эксплуатации на русском языке 1
