АВ 70 01, АВ7001, AB-70-01, AB7001, AB 70 01

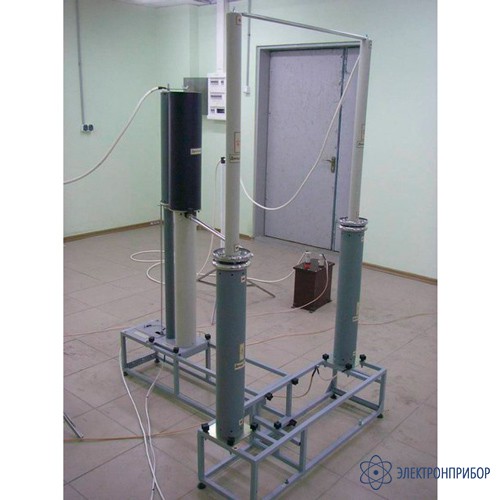

АВ-70-01 — аппарат высоковольтный для испытания кабеля с изоляцией из сшитого полиэтилена

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

    Аппарат высоковольтный АВ-70-01 предназначен в качестве приставки к высоковольтным испытательным установкам переменного напряжения частотой 50 Гц для получения испытательного напряжения на емкостных объектах частотой 0,1 Гц. (В частности для испытания кабелей из сшитого полиэтилена).

    Аппарат высоковольтный АВ-70-01 рассчитан для эксплуатации под навесом или в помещениях

    В качестве дополнительного внешнего источника высокого напряжения используется аппарат АВ-50/70-2, АВ-50/70-3, АИД-70М, АИД-70Ц, блок высоковольтных испытаний БВИ-60/50, входящий в состав электролаборатории, либо иной аналогичный.

  • Технические характеристики аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

    Параметр Значение
    Выходное знакопеременное напряжение (амплитудное значение) 2-80 кВ
    Частота выходного напряжения 0,1 Гц
    Форма испытательного напряжения косинусно-прямоугольная
    Максимальная емкость объекта испытания 3,0 мкф
    Минимальная емкость объекта испытания 0,03 мкф
    Время непрерывной работы 30 мин
    Относительная погрешность измерения амплитудного значения высокого напряжения 3%
    Абсолютная погрешность частоты испытательного напряжения, % ±0,03 Гц
    Масса, не более 50 кг
    Срок службы, лет 10
    Условия эксплуатации Диапазон температур окружающего воздуха от -15 до +35 °C
    Относительная влажность воздуха при температуре 25°C до 80%

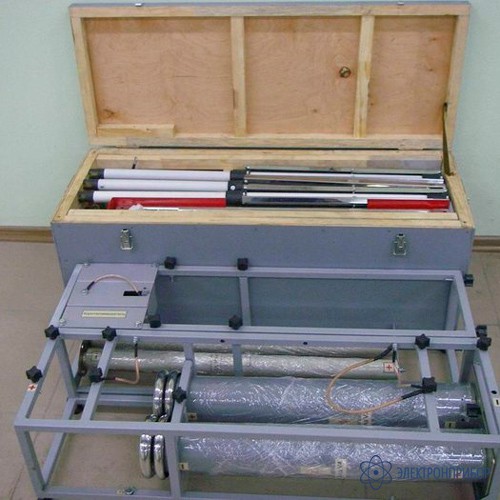

  • Комплект поставки АВ-70-01

    Наименование Количество
    1 Блок управления АВ-70-01-БУ 1
    2 Провод высоковольтный  зарядный, длина 8 м 1
    3 Провод высоковольтный  выходной, длина 8 м 1
    4 Заземляющие  проводники 4
    5 Кабель для соединения блока управления с короткозамыкателем 1
    6 Кабель для соединения блока управления с коммутатором 1
    7 Коммутатор 1
    8 Короткозамыкатель 1
    9 Диод разрядный V3, V4 2
    10 Диод зарядный V1, V2 2
    11 Дроссель 1
    12 Резистор демпфирующий 1
    13 Основание диодов 1
    14 Подставки под кабель 3
    15 Стойки ограждения   4
    16 Шнур ограждения, длина 20 м 1
    17 Ящик транспортный 1
    18 Струбцина контактная 2
    19

    Руководство по эксплуатации

    1
