УПК-02Н-03 — указатель повреждения кабеля

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение указателя повреждения кабеля УПК-02Н-03:

    Указатели повреждения кабелей являются малогабаритными переносными автономными приборами оперативного контроля состояния изоляции кабелей (в т.ч. высоковольтных с рабочим напряжением до 10 кВ) длиной до 15 км, а также отдельных узлов высоковольтных сетей (изоляторов и прочего). Приборы УПК могут эксплуатироваться в полевых и лабораторных условиях. Приборы предназначены для определения дефектного кабеля (выделения направления), позволяют определять вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий, измерять сопротивление нагрузки при различных величинах напряжения на ней (УПК-04М).

    Конструкция указателя повреждения кабеля УПК-02Н-03:

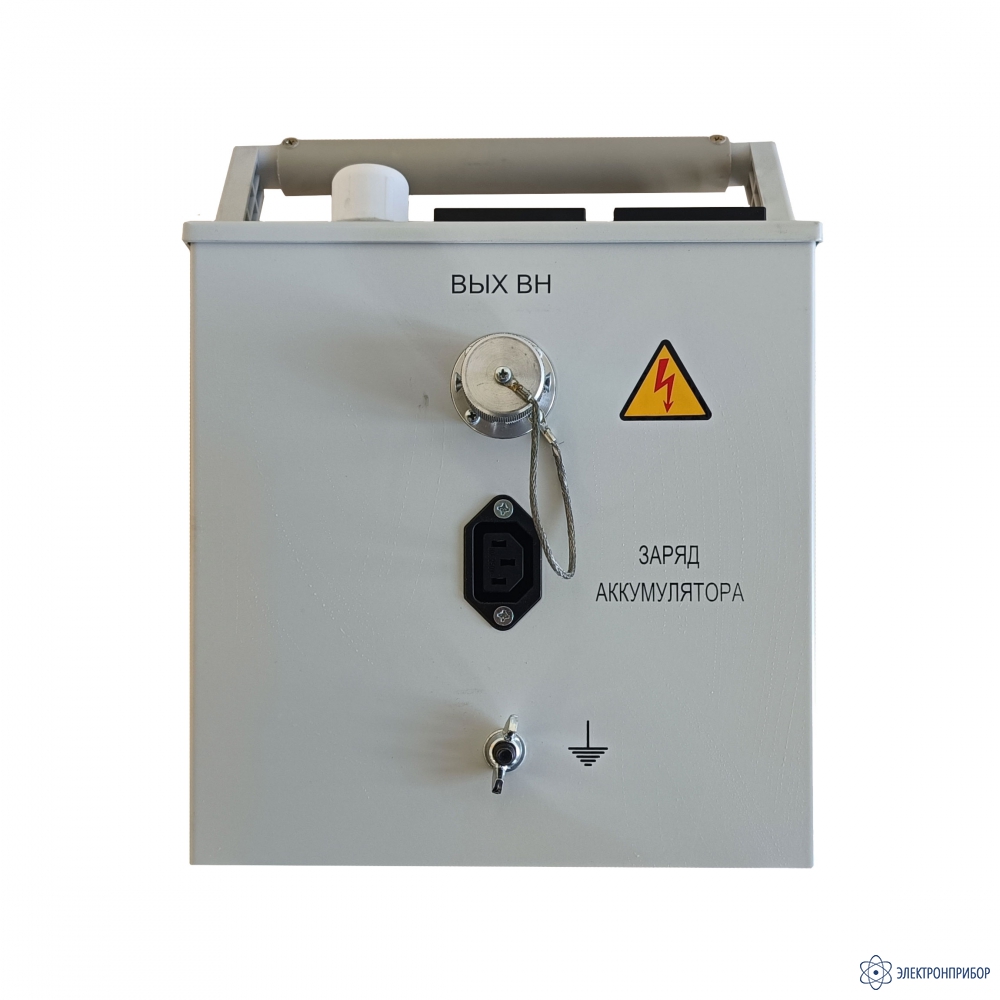

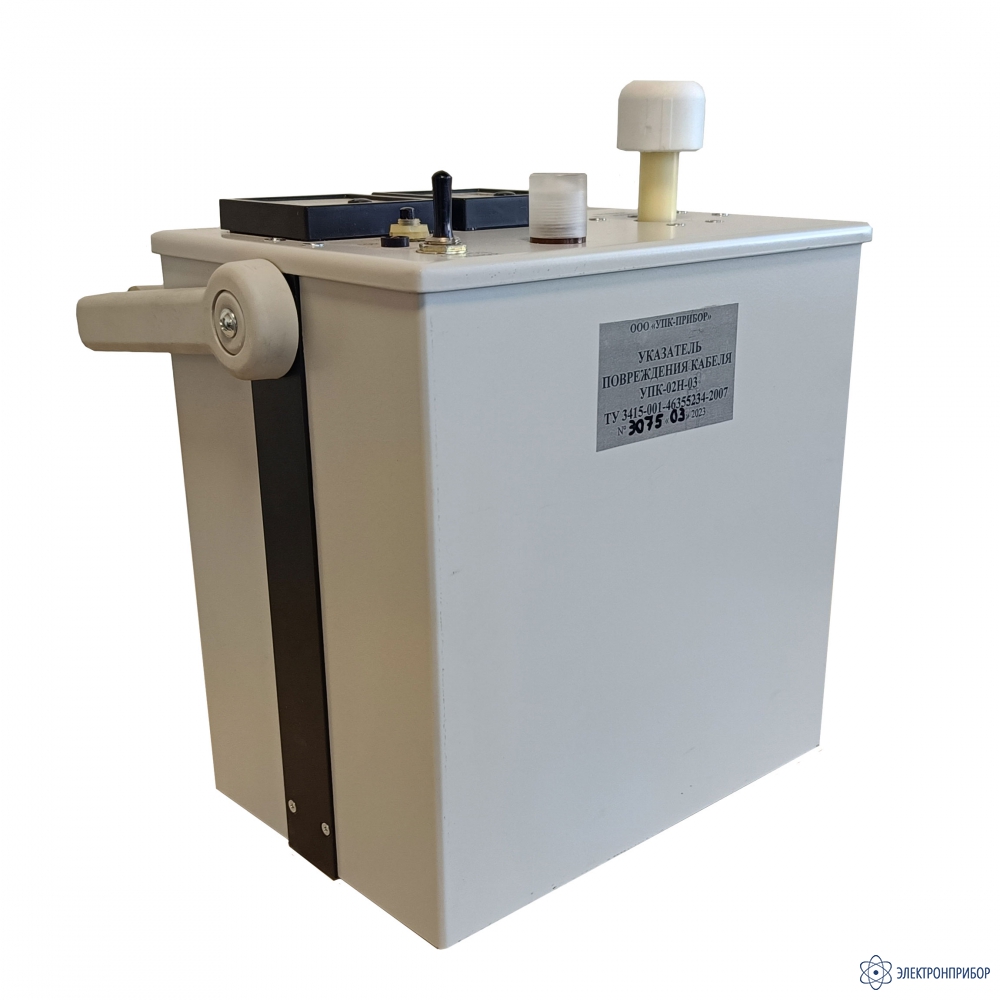

    Приборы выполнены в закрытом корпусе, исключающем доступ к элементам под напряжением. Присоединение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Приборы оснащены устройством автоматической разрядки проверяемого кабеля при снятии напряжения, имеют встроенный указатель напряжения до 20 кВ. Питание – автономное, от встроенного аккумулятора.

    Модификации указателей повреждения кабеля УПК:

    Выпускаются три прибора в унифицированном корпусе – УПК-01Н-03, УПК-02Н-03, УПК-04М (высоковольтный мегаомметр). В комплект каждого входят изолирующая штанга с кабелем для присоединения прибора к нагрузке, заземляющий проводник со струбциной и зарядное устройство.

    Принцип работы указателя повреждения кабеля УПК-02Н-03:

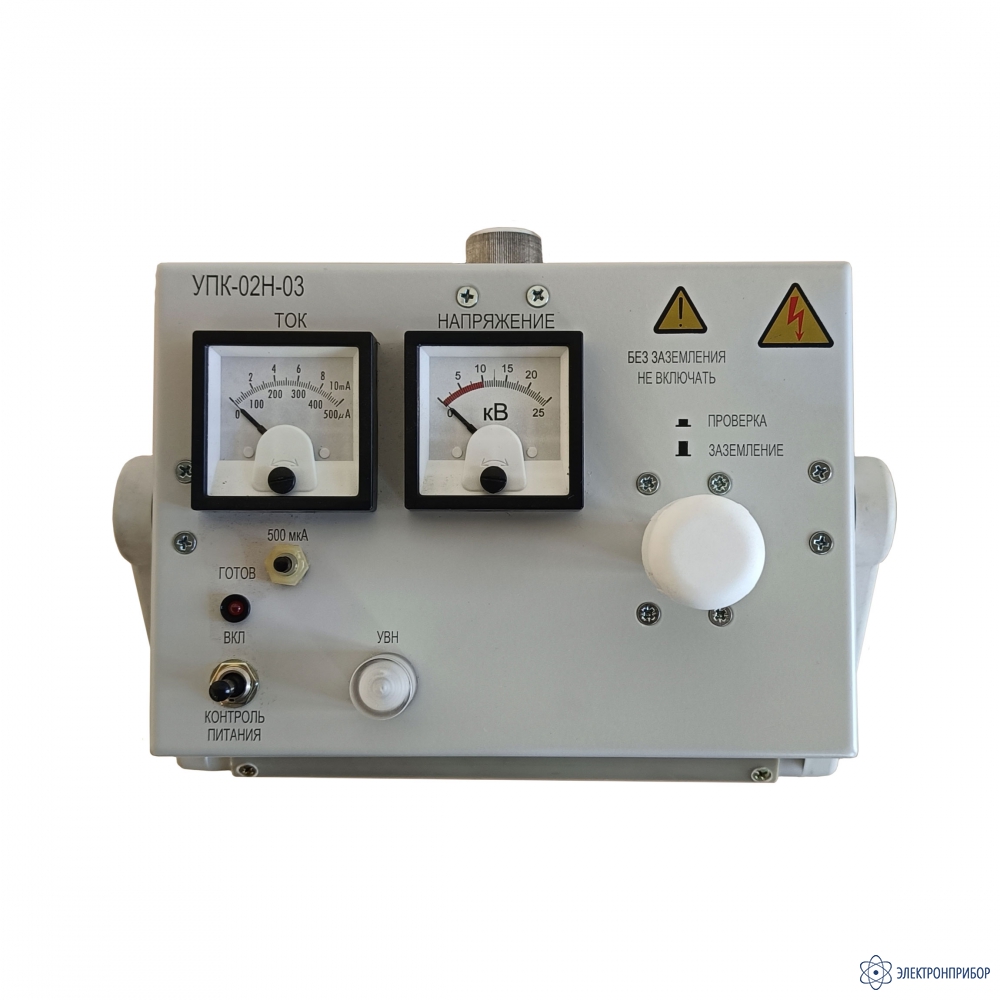

    Принцип работы приборов УПК-01Н-03 и УПК-02Н-03 следующий. Напряжение (нестабилизированное, не менее 17 кВ на холостом ходу) подается на испытываемую нагрузку и измеряется встроенным киловольтметром (в приборе УПК-02Н-03 измеряется также ток нагрузки). У приборов падающая вольт-амперная характеристика, поэтому чем больше утечки, тем меньше напряжение на выходе прибора ( при коротком замыкании оно равно 0). Это и фиксирует киловольтметр.

  • Технические характеристики указателя повреждения кабеля УПК-02Н-03:

    Параметр Значение
    Напряжение выхода Нестабилизированное, холостой ход не менее 17 кВ,
    При нагрузке 1 мА не менее 10 кВ
    Время зарядки Кабелем длиной до 5 км (1,2 мкф) до напряжения 10 кВ при токе утечки до 1 мА не более 10 сек
    Число рабочих циклов без подзарядки аккумулятора не менее 100
    Вес не более 7 кг
    Габариты 170х240х270 мм
  • Комплект поставки УПК-02Н-03

    Наименование Количество
    1 Указатель повреждения кабеля УПК-02Н-03 1

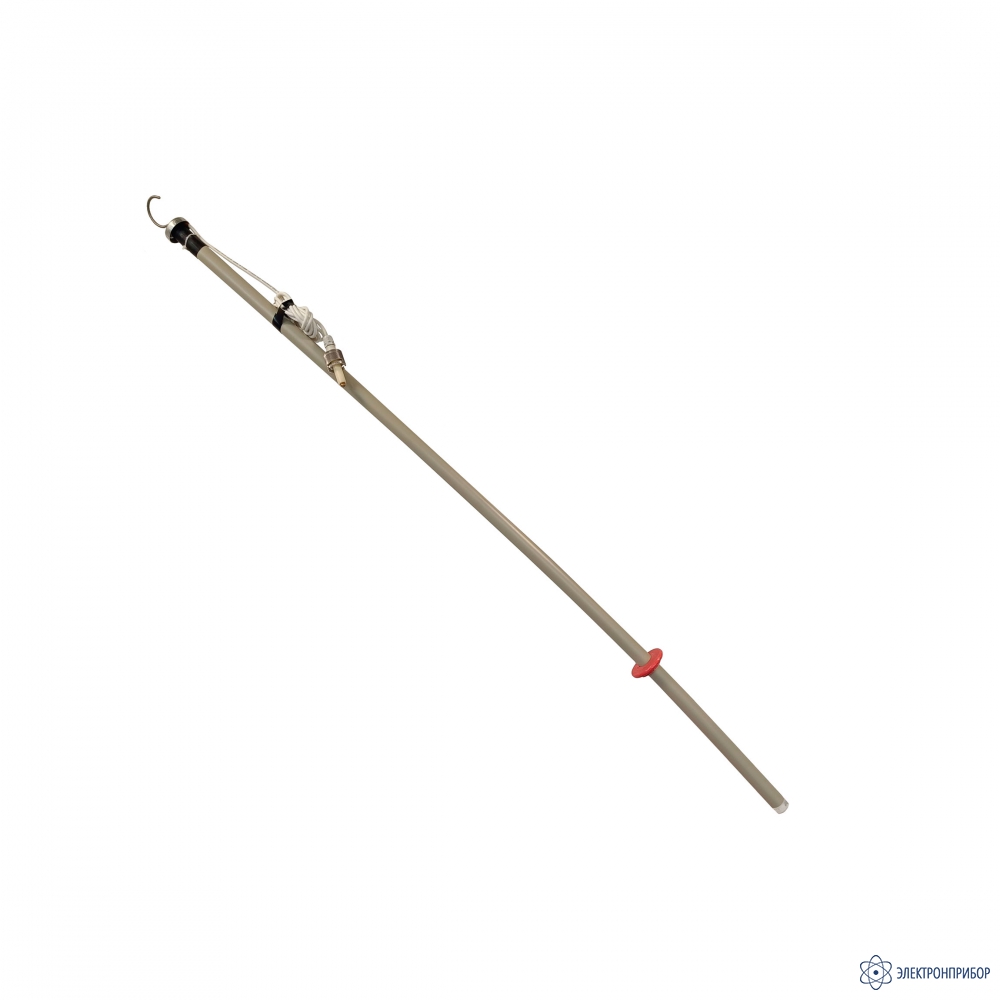

    2 Изолирующая штанга 1

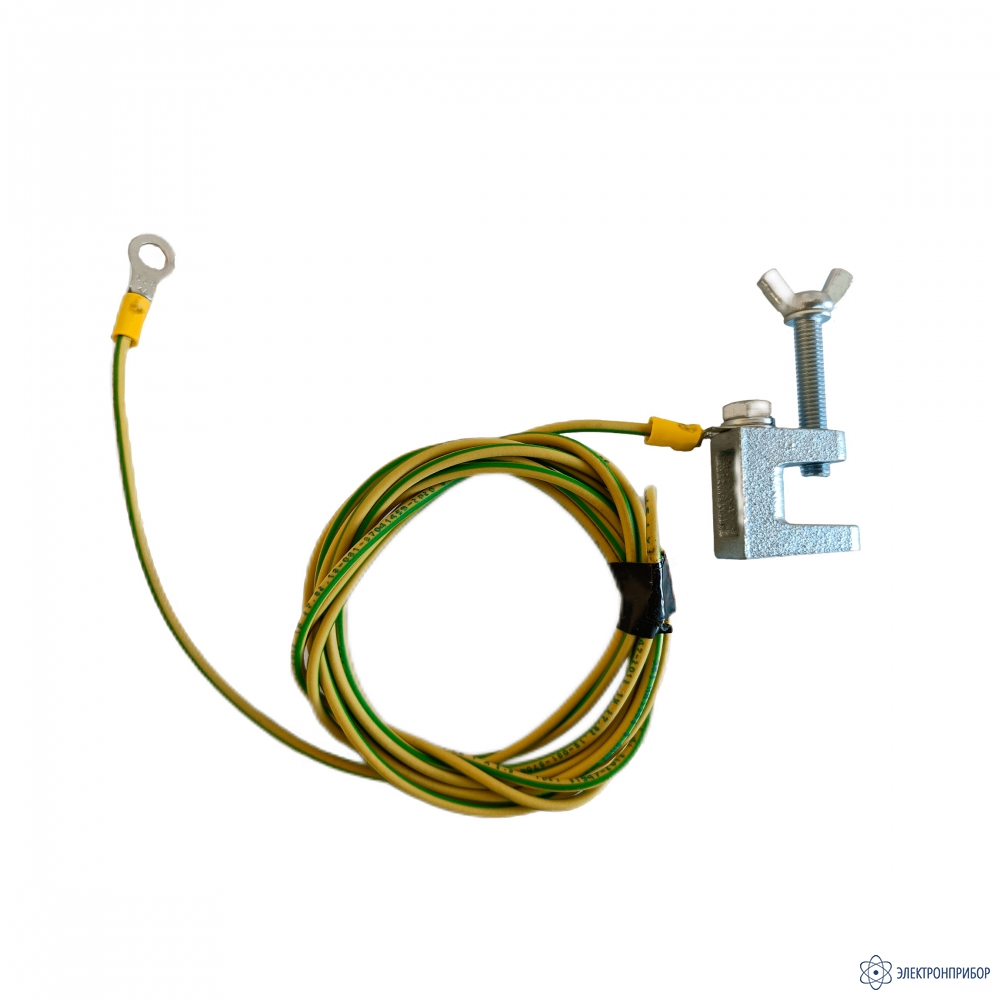

    3 Заземляющий проводник со струбциной 1

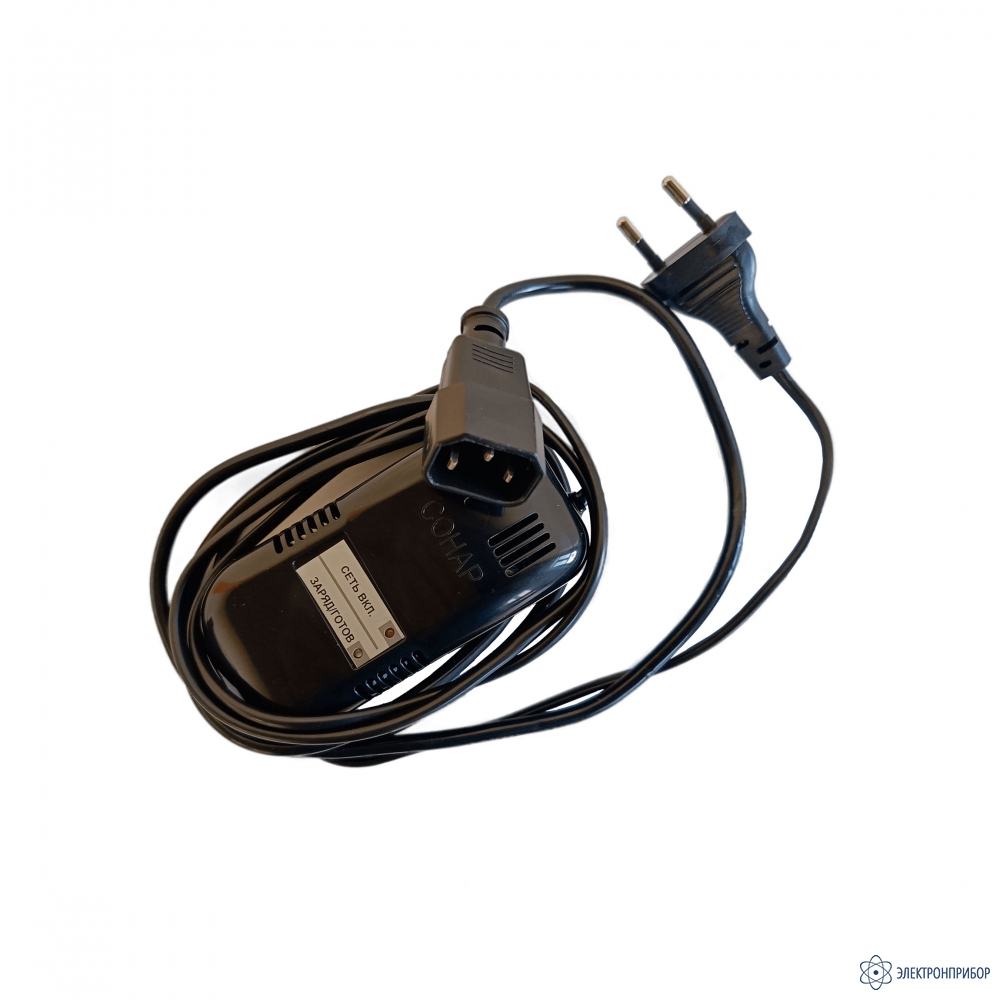

    4 Зарядное устройство 1
    5 Документация 1
