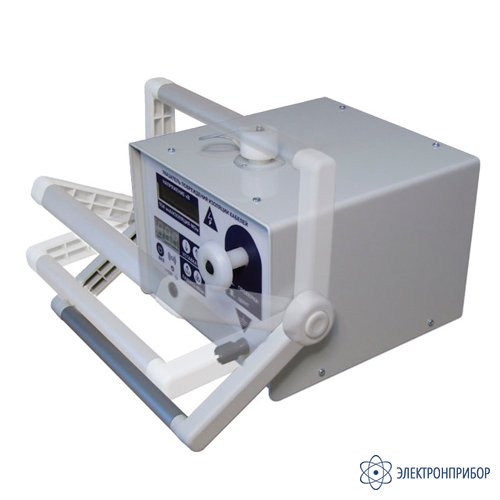

УПИК — указатель повреждения изоляции кабелей

Код товара: 43535

    • Гарантия

      12 месяцев

    • Артикул

      02343

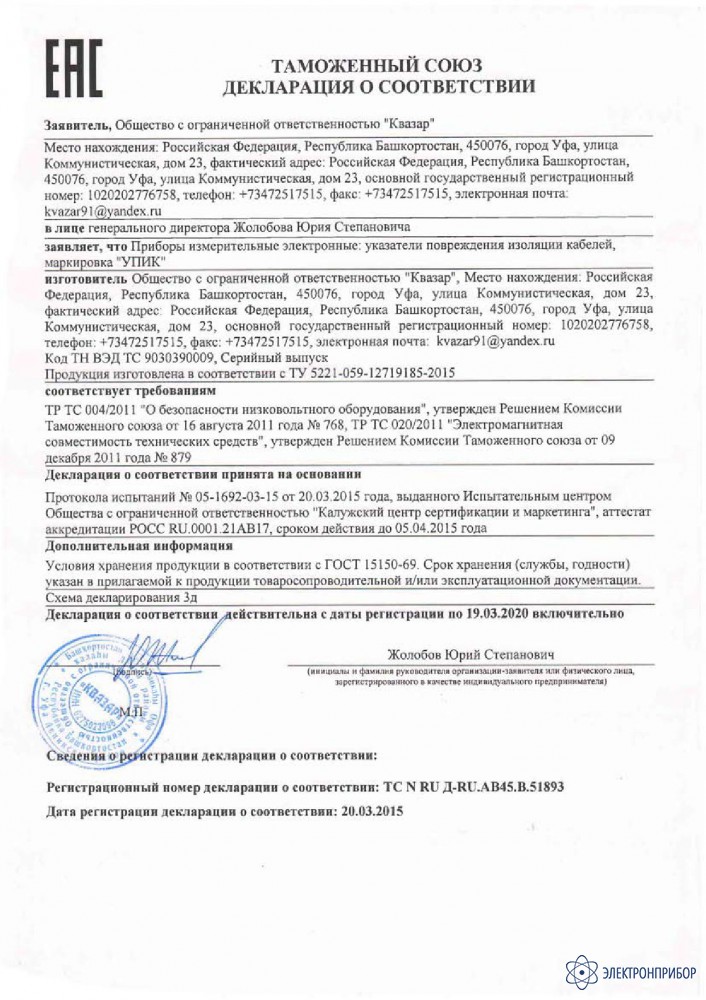

    Сертификаты

    Назначение указателя повреждения изоляции кабелей УПИК:

    • проверка целостности изоляции относительно земли в установках с номинальным напряжением от 220 В до 15кВ;
    • определение вида повреждений («Заплывающий пробой», «Короткое замыкание»);
    • нахождение дефектного кабеля (выделения направления);
    • проведение контроля вновь проложенных линий;
    • измерение сопротивления нагрузки при различных величинах напряжения на ней.

    Описание указателя повреждения изоляции кабелей УПИК:

    Указатель позволяет подавать на исследуемые объекты заданное постоянное напряжение в диапазоне от 1 кВ до 15 кВ и определять величину тока утечки и сопротивление изоляции при выбранном испытательном напряжении относительно земли.

    Указатель УПИК обладает достаточной мощностью для проверки изоляции длинных силовых кабелей (несколько километров) с сопротивлением утечки до 1мА при испытательном напряжении до 15кВ.

    УПИК может эксплуатироваться как в полевых, так и в лабораторных условиях.

  • Технические характеристики указателя повреждения изоляции кабелей УПИК:

    Параметр Значение
    Напряжение выхода, стабилизированное:
    - холостой ход, не менее, кВ
    - при токе нагрузки до 1,2мА, не менее, кВ
    15±5%
    10
    Выходное напряжение стабилизировано, имеет положительную полярность относительно цепи заземления и может устанавливаться с шагом 1 кВ в диапазоне,  кВ 1÷15
    Ток утечки может составлять при выходном напряжении 10 кВ, не более, мА    1
    Время установки максимального испытательного напряжения 15 кВ на кабеле с емкостью относительно земли до 1 мкФ составляет, не более, сек. 10
    Время снятия остаточного заряда после проведения измерения  при емкости в линии относительно земли до 1 мкФ составляет, не более, сек. 10
    Диапазон определения тока утечки в проверяемой цепи, мкА 0÷5000
    Вычисление общего сопротивления обследуемой изоляции относительно земли автоматическое
    Объем памяти для результатов измерения 10
    Число рабочих циклов без подзарядки аккумулятора, не менее 50
    Питание автономное (от аккумулятора)
    Масса с аккумулятором, не более, кг 3
    Габариты, мм 300х220х80
    Диапазон температуры окружающей среды, ºС -20 ÷ +40
    Влажность при 20 ºС , % до 80
    Штанга
    Длина, не менее, мм 1200
    Длина высоковольтного соединительного  кабеля, не менее, мм 3000
    Длина проводника заземления, не менее, мм 1500
    Сечение проводника заземления, мм2 4
    Блок зарядки аккумулятора
    Номинальное напряжение, В 14,7
    Максимальный ток заряда аккумулятора, мА 800
    Габариты, мм 110х65х95
    Масса, кг 0,5

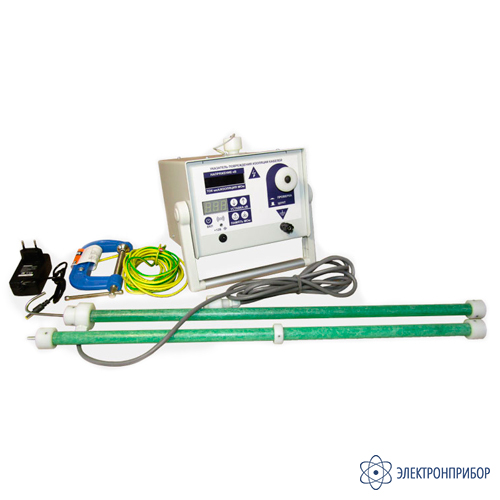

  • Комплект поставки УПИК

    № Наименование Количество
    1 Указатель повреждения изоляции кабелей УПИК 1
    2 Щуп высоковольтный с кабелем 3 м 1

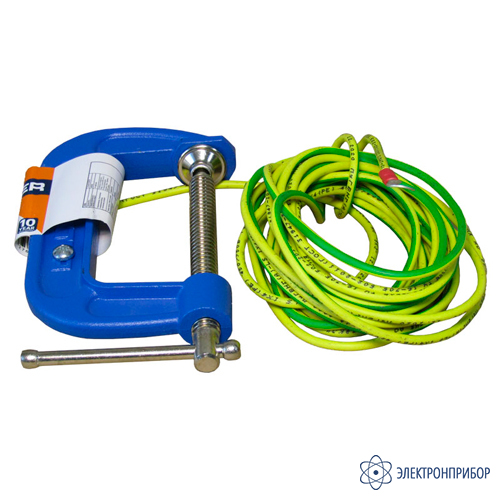

    3 Струбцина G-образная (75 мм) с проводом заземления 5 м сечением не менее 4 мм2 1
    4 Штырь заземления ЗПЛ-35-1 1
    5 Сетевое зарядное автоматическое устройство 12 В 300 мА 1
    6 Паспорт 1
    7 Техническое описание 1
    8 Руководство по эксплуатации 1

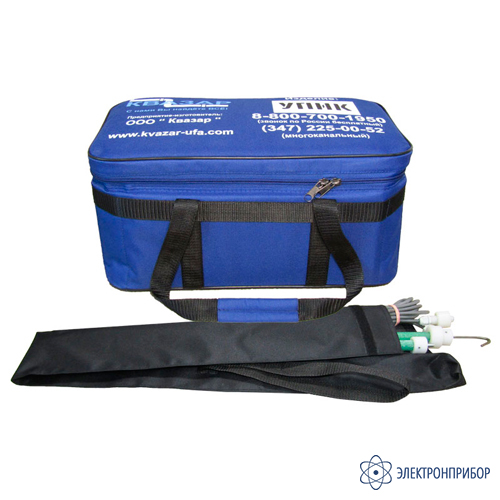

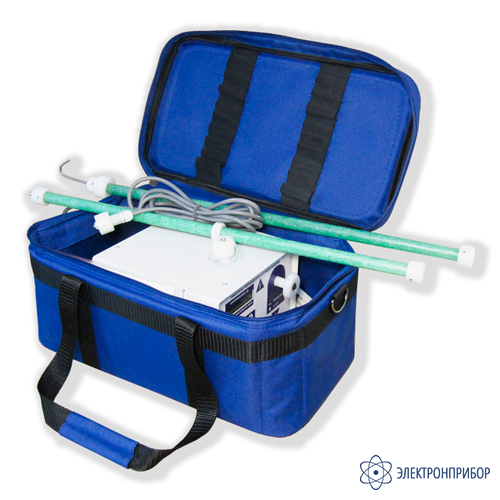

    9 Сумка-кейс 1
