АВИЦ-80 — аппарат высоковольтный
Код товара: 44506-
-
Гарантия
18 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
66233-16 до 26.12.2026
Сертификаты
Описание аппарата высоковольтного АВИЦ-80:
Аппарат высоковольтный испытательный цифровой АВИЦ-80 – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Отличается от АВИЦ-70 большим выходным напряжением и мощностью. Для информирования о ходе испытаний аппарат выводит текущие параметры на графический дисплей c разрешением 320х240 точек, информация о токе и напряжении представлена в цифровом виде и в виде бегущего графика. Стандартно для серии АВИЦ наличие режима "Прожиг", разрядного устройства, таймера, автоматического режима, компактные размеры, малый вес.
Проверка трансформаторного масла. Приборы серии АВИЦ оптимизированы для проверки трансформаторного масла, тоесть при пробое зазора в 2,5 мм прибор выводит на экран напряжение пробоя и ток, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 2,5…3 МОм для увеличения выходного сопротивления блока высоковольтного.
Управление токовой защитой. Параметр ток ограничения — ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима "Прожиг", параметры ток ограничения — 51 мА, ток отключения — 57 мА. В режиме проверки трансформаторного масла оба параметра требуется установить на значение 1 мА.

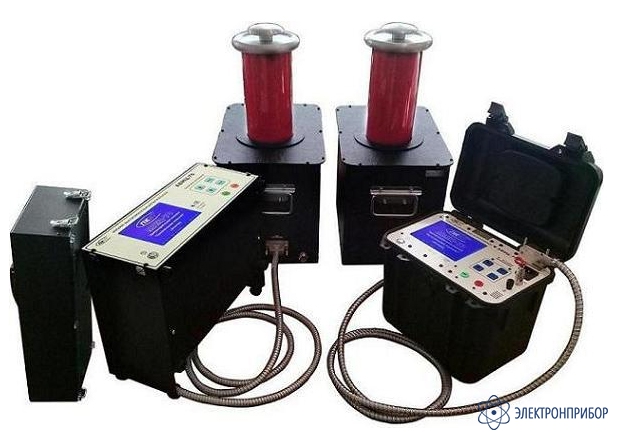

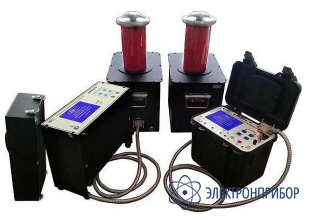

Аппарат высоковольтный испытательный цифровой АВИЦ-80 поставляется в 3 исполнениях:
- Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 3 — стальной корпус, исполнение под стойку 19′.
Особенности аппарата высоковольтного АВИЦ-80:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Режим проверки трансформаторного масла с фиксацией значений U;
- Запуск таймера с любого напряжения;
- Режим стабилизации тока — ПРОЖИГ;
- Режим работы с ванной испытательной АВИЦ-20П;
- Режим источника напряжения 0…230 В и тока 0…12 А;
- Режим источника больших токов 0…36 В и тока 0…100 А;
- Встроенный интерфейс USB и ПО с фотографией результата;
- Встроенное разрядное устройство;
- Встроенный диодный столб;
- Графическое и цифровое отображение напряжения и тока;
- Отсутствие коронации, гула, дребезга;
- Защита экрана — поликарбонат с защитным покрытием;
- Легкий и компактный;
- Установка тока отключения от 1 до 57 мА с шагом 1 мА;
- Установка тока ограничения от 1 мА до 51 мА с шагом 1 мА;
- Фиксация значений U и I при пробое в нагрузке;
- Оптимизирован для проверки трансформаторного масла;
- Автоматический и ручной режим работы, таймер;
- Температурная защита высоковольтного блока 50 град.
-
-
Технические характеристики аппарата высоковольтного АВИЦ-80:
Параметр Значение АВИЦ-80 исп.1;
АВИЦ-80 исп.1
c АВИЦ-20П;АВИЦ-80 исп.1 USB и ПО;
АВИЦ-80 исп.1 USB и ПО
c АВИЦ-20ПАВИЦ-80 исп.2;
АВИЦ-80 исп.2
c АВИЦ-20П;АВИЦ-80 исп.2 USB и ПО;
АВИЦ-80 исп.2 USB и ПО
c АВИЦ-20ПАВИЦ-80 исп.3;
АВИЦ-80 исп.3
c АВИЦ-20П;АВИЦ-80 исп.3 USB и ПО;
АВИЦ-80 исп.3 USB и ПО
c АВИЦ-20ПДиапазон измерения напряжения переменного тока, кВ 1,00…71,00 Диапазон измерения напряжения постоянного тока, кВ 1,00…81,00 Диапазон измерения силы переменного
тока, мА0,10…51,00 Диапазон измерения силы постоянного тока, мА 0,10…16,00 Установка защиты силы переменного тока, мА 1…51 Установка защиты силы постоянного тока, мА 1…25 Фиксация параметров пробоя на индикаторе, мА U и I Режим проверки трансформаторного масла да Пределы допускаемой относительной погрешности измерения напряжения, % ± 2,0/0,04 Пределы допускаемой относительной погрешности измерения силы тока, % ± 2,0/0,1 Встроенный интерфейс - USB - USB - USB Габаритные размеры блока индикации, мм 370х165×300 Габаритные размеры блока высоковольтного, мм 360х610х275 Масса блока индикации, кг 16±1 - Масса блока высоковольтного, кг 38±1 Максимальная потребляемая мощность, ВА 3800 Средний срок службы, лет, не менее 5 -
Комплект поставки АВИЦ-80
№ Наименование АВИЦ-80 исп.1;
АВИЦ-80 исп.2;
АВИЦ-80 исп.3АВИЦ-80 исп.1 USB и ПО;
АВИЦ-80 исп.2 USB и ПО;
АВИЦ-80 исп.3 USB и ПОАВИЦ-80 исп.1
c АВИЦ-20П;
АВИЦ-80 исп.2
c АВИЦ-20П;
АВИЦ-80 исп.3
c АВИЦ-20ПАВИЦ-80 исп.1 USB и ПО
c АВИЦ-20П;
АВИЦ-80 исп.2 USB и ПО
c АВИЦ-20П;
АВИЦ-80 исп.3 USB и ПО
c АВИЦ-20П1 Блок управления в выбранном исполнении 1 1 1 1 2 Блок высоковольтный 1 1 1 1 3 Встроенный интерфейс USB - 1 - 1 4 Программное обеспечение - 1 - 1 5 Ванна для испытаний АВИЦ-20П - - 1 1 6 Кабель соединительный 1 1 1 1 7 Кабель сетевой 1 1 1 1 8 Ответная часть разъёма блокировки 1 1 1 1 9 Провод заземления 2 2 2 2 10 Вставка плавкая 20А (установлена в сетевом разъёме) 1 1 1 1 11 Паспорт 1 1 1 1 -
