ЛОЦМАН-2 — указатель напряжения

Сохранить в PDF Распечатать
  • Описание Лоцман-2:

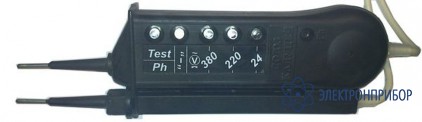

    Указатель выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Ph". Три светодиода обозначены цифрами 24, 220, 380V служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком "-".

    Светодиод "Test/Ph" служит для индикации режимов "прозвонка цепи" и "определение фазы".

    Назначение Лоцман-2:

    • контроль наличия напряжения постоянного и переменного тока.
    • приближенное определение величины контролируемого напряжения.
    • проверку целостности ("прозвонку") электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле, пускателей, трансформаторов и т.п.
    • определение фазного провода (электрода) в цепях переменного тока.
  • Технические характеристики Лоцман-2:

    Характеристика Описание
    Диапазон контролируемых напряжений переменного тока частотой 40-60 Гц 24-380 Вольт.
    Диапазон контролируемых напряжений постоянного тока 24-380 Вольт.
    Звуковая индикация есть.
    Время зарядки от сети 220 Вольт не более 30 сек.
    Время сохранения работоспособности указателя в режимах "прозвонка" и "определение фазы" после полной зарядки не менее 24 ч.
    Максимальное сопротивление внешней цепи, при которой обеспечивается прозвонка не менее 500 кОм.
    Время непрерывной индикации в режиме "прозвонка" не менее 5 мин.
    Электрическая прочность изоляции 1000 Вольт.
    Одноминутное испытательное напряжение на щупах 600 Вольт.
    Значение тока, протекающего через указатель при напряжении 380V +- 20% не более 10мА.
  • Комплект поставки ЛОЦМАН-2

    Наименование Количество
    1. Указатель напряжения Лоцман-2 1
    2. Руководство по эксплуатации 1
    3. Индивидуальная упаковка 1
