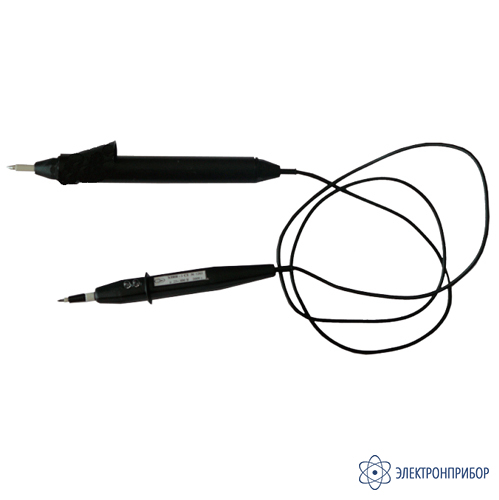

ЭЛИН-1 СЗ — индикатор напряжения

Сохранить в PDF Распечатать
  • Назначение индикатора ЭЛИН-1 СЗ:

    Указатель напряжения универсальный ЭЛИН-1СЗ светозвукового исполне­ния, двухполюсный предназначен для проверки наличия или отсутствия на­пряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400 В.

    Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

    Указатель типа ЭЛИН-1СЗ позволяет определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-». При проверке переменного напряжения светятся оба светодиода.

    Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразряд­ная лампа, находящаяся напротив светодиодов. Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения (127 В, 220В и 380В).

    При 127 В количество светозвуковых сигналов составляет 3-5 сигналов в секунду.
    При 220 В - 6-10 в секунду.
    При 380 В - 12-20 в секунду.

  • Технические характеристики индикатора ЭЛИН-1 СЗ:

    Параметр Значение
    Общие характеристики
    Диапазон рабочих напряжений, В
    постоянного тока
    переменного тока

    25-400
    25-400
    Напряжение индикации (порог), В 25
    Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более
    в однополюсном режиме
    в двухполюсном режиме

    0,6
    9
    Габаритные размеры корпусов, мм, не более 220 x 36 x 24
    Длина соединительного провода, мм, не менее 1000
    Масса, кг, не более 0.15
    Условия эксплуатации
    Температура от +40°С до - 45°С
    Относительная влажность 98% при 25°С
  • Комплект поставки ЭЛИН-1 СЗ

    Наименование Количество
    1. Индикатор напряжения ЭЛИН-1 СЗ 1
