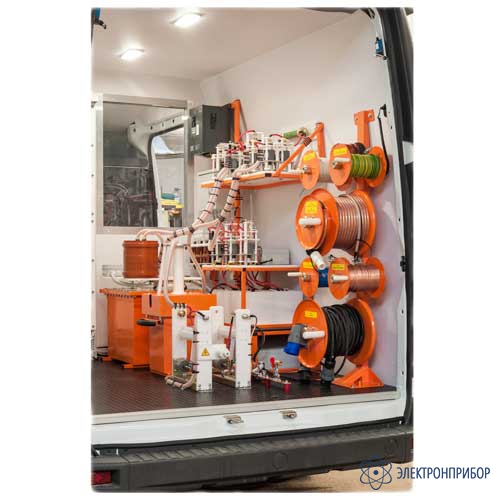

СУРА — кабельная передвижная электротехническая лаборатория
Код товара: 51974-
Назначение кабельной передвижной электротехнической лаборатории СУРА:
Предназначена для испытания кабельных линий класса напряжения 0,4 / 6 / 10 / 35 кВ, прожига и дожига дефектной изоляции кабельных линий с целью снижения переходного сопротивления в месте повреждения до значений, позволяющих применять точный акустический метод поиска места повреждения и определения места повреждения кабельных линий предварительными, беспрожиговыми и точными, акустическим и индуктивным методами.
Особенности кабельной передвижной электротехнической лаборатории СУРА:
Базовые транспортные средства:
- Цельнометаллические фургоны УАЗ / ГАЗ / FORD / VW / MB и аналогичные;
- Грузовые автомобили ГАЗ / КАМАЗ / УРАЛ и аналогичные.
Стандартная комплектация обеспечивает:
- Испытание повышенным переменным напряжением до 50 кВ;
- Испытание повышенным постоянным напряжением до 70 кВ;
- Прожиг поврежденной изоляции;
- Предварительное определение места повреждения рефлектометрическим методом;
- Точное определение места повреждения акустическим методом;
- Определение трассы кабельной линии и определение места повреждения индукционным методом.
Опционально, по дополнительному запросу:
- Испытание повышенным напряжением сверхнизкой частоты (СНЧ) (36 / 60 кВ);
- Дожиг поврежденной изоляции (250 А);
- Предварительное определение места повреждения кабельных линий: импульсно-дуговым методом, методом колебательного разряда;
- Измерение сопротивления изоляции;
- Автономный дизельный / бензиновый генератор или генератор, работающий от коробки отбора мощности грузового автомобиля.
Управление оборудованием передвижной электротехнической лаборатории "СУРА" осуществляется при помощи универсальной системы управления "СУРА":
Представляет собой программно-аппаратный микропроцессорный комплекс, выполненный на базе стандартной 19” приборной стойки с набором легко заменяемых стандартных блоков. С помощью системы управления «СУРА» осуществляется автоматический контроль и управление системой высоковольтных переключателей, испытательной установки, прожигающего блока, акустического блока, а также организация подключения и размещения дополнительных приборов и устройств и аварийное срабатывание устройств защиты и сигнализации.
Система управления лабораторией «СУРА» имеет дружественный интуитивно понятный интерфейс, наглядно показывает состояние измерительной системы с помощью световых и текстовых подсказок на индикаторах блоков управления.
Блоки управления имеют по два стрелочных (для визуализации характера процессов во время испытаний) и по два цифровых индикатора (для обеспечения метрологической точности и удобства считывания) отображающих результаты испытаний и задающие значения испытательных напряжения и тока. Каждый блок управления оснащён кнопками переключений, цветным графическим дисплеем для отображения выбранных параметров режима, энкодером для регулировки параметров установок внутри режима.
Все силовое оборудование располагается в высоковольтном отсеке и гальванически развязано с системой управления, что исключает опасность поражения персонала электрическим током.
-
-
Технические характеристики кабельной передвижной электротехнической лаборатории СУРА:
Параметр Значение Управление оборудованием. Универсальная система управления «СУРА» Исполнение Вертикально-ориентированная промышленная стойка 19” с комплектом легко заменяемых стандартных блоков Управление оборудованием Микропроцессорное с набором дистанционно управляемых коммутаторов для сборки высоковольтной схемы. Коммутаторы изготовлены с воздушной барьерной изоляцией, легко доступны для профилактического осмотра и проведения технического обслуживания.
Цветной графический дисплей для отображения режима испытаний, выбранных параметров режима, многофункциональный энкодер для регулировки параметров внутри режима.Состав Вводной блок (блок автоматов) с источником бесперебойного питания;
Блок управления высоковольтными испытаниями;
Блок управления прожиг / акустика (блок поиска повреждений)
панель низковольтных подключений (мегаомметр / рефлектометр);
Блок безопасности (контроль заземления / контроль открытия дверей / контроль напряжения на корпусе);
Блок сопряжения (гальваническая развязка).Индикация Аналоговая индикация тока и напряжения (стрелка) для визуализации характера процессов во время испытаний;
Цифровая индикация тока и напряжения (для обеспечения метрологической точности и удобства считывания);
Цветной графический дисплей, отображающий выбранный режим и основные параметры испытаний.Испытание повышенным напряжением. Установки испытания диэлектриков АИСТ Максимальное значение переменного напряжения промышленной частоты, кВ 50 Максимальное значение выпрямленного напряжения, кВ 70 Максимальный ток нагрузки при испытании переменным напряжением промышленной частоты, мА 50 Максимальный ток нагрузки при испытании выпрямленным напряжением, мА 25 Прожиг и дожиг поврежденной изоляции. Блок прожига БП-30 Максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) по ступеням, кВ 30 / 8,0 / 2,0 / 0,2 Максимальный выходной выпрямленный ток КЗ в режиме прожига, А 45 Переход со ступени на ступень в режиме прожига без обрыва дуги Да Плавное регулирование напряжения и тока в пределах каждой ступени Да Схема питания установки Трехфазная схема с применением электронного преобразователя частоты (800Гц), при этом питание установки осуществляется от однофазной сети 220В / 50Гц Время непрерывной работы Без ограничений Акустический метод поиска повреждений. Блок акустики БА Максимальное напряжение импульса, кВ 5, 10 или 20 или любая их комбинация в зависимости от требований Максимальная запасенная энергия в импульсе, Дж 2000 или 4000 в зависимости от требований Режим работы Ручной и автоматический Регулировка напряжения Плавная внутри выбранной ступени Регулировка частоты следования импульсов в автоматическом режиме, с 5, 6, 7, 8, 10, 12, 16, 25, 50 выбирается оператором Электропитание Питание Однофазная сеть 220 В, 50 Гц -
Комплект поставки СУРА
№ Наименование Количество 1 Блок автоматов 1 2 Источник бесперебойного питания 1 3 Пульт управления ВВИ (высоковольтные испытания) 1 4 Пульт управления БПП (прожиг / акустика) 1 5 Панель низковольтных подключений 1 6 Блок безопасности 1 7 Блок сопряжения 1 8 Блок высоковольтных коммутаторов 1 9 Установка АИСТ 50/70 1 10 Блок прожига БП-30 1 11 Блок акустики БА (2000 Дж) 1 12 Рефлектометр РЕЙС-305 (или аналогичный) 1 13 Поисковый комплект КП-500К 1 14 Высоковольтный провод для испытания постоянным напряжением, прожига и акустических испытаний, 20 м 1 15 Высоковольтный провод для испытания переменным напряжением, 20 м 1 16 Провод защитного заземления, 20 м 1 17 Провод контрольного заземления, 20 м 1 18 Провод подключения внешней сети, 20 м 1 19 Перчатки диэлектрические 2 20 Коврик диэлектрический 1 21 Боты диэлектрические 2 22 Каска защитная оранжевая 2 23 Штанга оперативная ШО-15 1 24 Штанга оперативная ШО-35 1 25 Указатель низкого напряжения 1 26 Указатель высокого напряжения 1 27 Руководство по эксплуатации лаборатории 1 28 Метрологический аттестат 1 29 Комплект документов для регистрации лаборатории в органах ГИБДД 1 Дополнительная комплектация:
(Поставляется за отдельную плату)
№ Наименование 1 Установка АИСТ СНЧ 36 2 Установка АИСТ СНЧ 60 3 Блок дожига БД-2 (до 250 А) 4 Адаптер ИДМ-20 блока акустики 5 Присоединительное устройство УС-70 6 Мегаомметр М4122U 7 Бензиновый генератор 8 Дизельный генератор 9 Генератор, работающий от коробки отбора мощности грузового автомобиля -
Дополнительная комплектация СУРА
-
СКБ, система кабельных барабанов
414 480 — 1 204 060 ₽
Выбрать исполнение Добавить к сравнению4 варианта исполнения
