ЛК-10+ — кабельная лаборатория для работы на кабелях с бумажно-масляной изоляцией

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение лаборатории ЛК-10+:

    Передвижные кабельные электротехнические лаборатории ЛК-10+ предназначены для испытаний и поиска повреждений силовых кабельных линий напряжением от 0,4 до 10 кВ с бумажно-масляной изоляцией. Лаборатория может быть смонтирована на любом типе шасси от «ГАЗели» до МАЗа.

    Основа лабораторий – универсальная система управления и коммутации, включающая автоматический блок управления, блок высоковольтных коммутаторов и блок барабанов с кабелями внешнего подключения. Эта система является оригинальной разработкой, не имеющей аналогов среди систем управления и коммутации современных электротехнических лабораторий. Универсальная система управления и коммутации обеспечивает следующие рабочие характеристики лаборатории:

    • Одновременную работу с тремя жилами испытуемого кабеля, автоматическую сборку цепи в любом рабочем режиме и автоматический контроль заземления. Это позволяет вести все виды работ, не покидая операторского отсека, исключает возможность ошибки оператора при сборке цепи и обеспечивает безопасность работы как оператора, так и оборудования. Для работы оператора созданы не только безопасные, но и комфортные условия.
    • Максимально широкий набор методов поиска мест повреждения кабельной линии. Лаборатория оснащена оборудованием, реализующим 3 метода предварительной локализации места повреждения (рефлектометрический, импульсно-дуговой и метод колебательного разряда) и 2 метода точной локализации (индукционный и акустический).

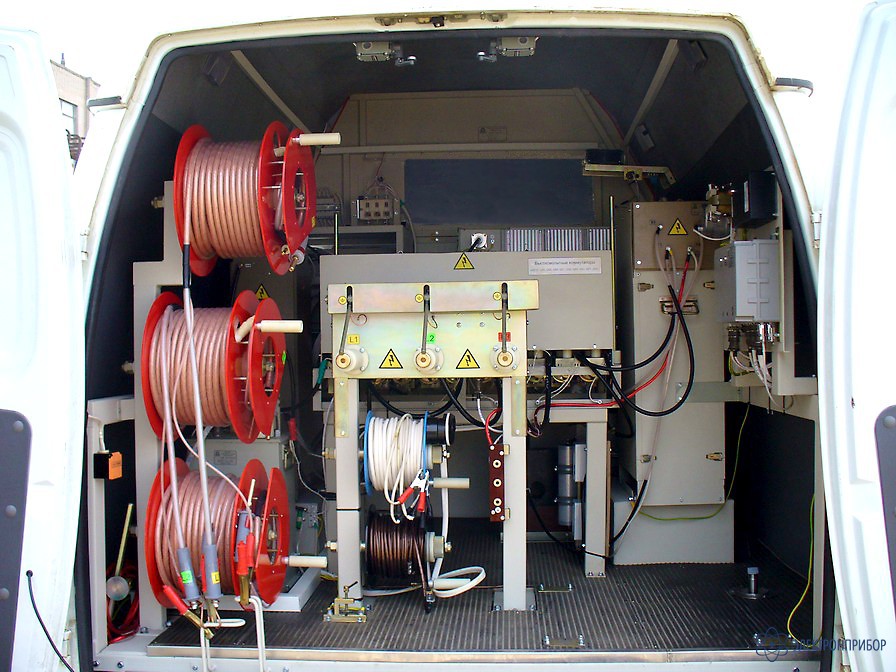

    • Внешние подключения лаборатории обеспечиваются барабаном с кабелем питания, барабаном с кабелем заземления и тремя барабанами с высоковольтными кабелями. Длина кабелей на барабанах 30 м. По желанию заказчика длина кабелей может быть увеличена:
      • на «ГАЗели» - кабели питания и заземления – до 50 м; высоковольтные кабели – до 40 м;
      • на более тяжёлом шасси – все кабели до 100 м.

    Лаборатории ЛК-10+ оснащены следующими приборами, обеспечивающими реализацию рабочих функций:

    • Испытательно-прожигающий комплекс в составе малогабаритного прожигающего устройства МПУ-3 «Феникс» (прожиг до 20 кВ), аппарата испытаний и прожига диэлектриков АИД-60П «Вулкан-М» (испытания до 60 кВ, высоковольтный прожиг до 60 кВ), и диодной линейки ДЛ-1 (обеспечение совместной работы МПУ-3 и АИД-60П).
    • Импульсный цифровой рефлектометр РЕЙС-305. РЕЙС-305 обеспечивает измерение электрического расстояния до места повреждения и ведение электронной базы данных рефлектограмм состояния кабелей. В сочетании с другими приборами РЕЙС-305 позволяет реализовать беспрожиговые методы обнаружения неисправности кабелей (импульсно-дуговой метод и метод колебательного разряда).
    • Генератор высоковольтных импульсов ГВИ-01. Конденсаторная батарея состоит из ряда конденсаторов, которые в зависимости от схемы подключения обеспечивают напряжение 5, 10 или 20 кВ при выделении в импульсе энергии в 2 кДж. Зарядным устройством для конденсаторной батареи является МПУ-3.
    • Комплект поисковый КП-500К. Обеспечивает реализацию индукционного метода определения места повреждения. Работает на базе поискового генератора ГП-500К, имеющего режим автоматического согласования с испытуемым кабелем. По желанию заказчика лаборатория может быть оснащена другим оборудованием для реализации индукционного метода.
    • Адаптер дуги АД 1/20, который совместно с рефлектометром РЕЙС-305 и установкой АИД-60П позволяет реализовать беспрожиговые методы – импульсно-дуговой метод и метод колебательного разряда.

    По желанию заказчика лаборатории ЛК-10+ оснащаются бензиновой или дизельной электростанцией мощностью 6кВА, которые обеспечивают полноценную работу оборудования во всех режимах, включая режим прожига, при отсутствии возможности подключения к сети. На шасси тяжелее «ГАЗели» возможна установка более мощного источника автономного питания.

    Лаборатории ЛК-10+ работают от сети 220 В (180 – 250В) промышленной частоты, потребляя мощность не более 6 кВт.

    Всё оборудование, входящее в комплектацию лабораторий, не содержит масла, что существенно снижает массу лаборатории (не более 750 кг) и упрощает её обслуживание.

    Лаборатории ЛК-10+ могут быть дооснащены до лабораторий ЛК-10 СПЭ – в них резервируется место для размещения испытательного комплекса ИК-01/СНЧ-25 или ИК-01/СНЧ-36.

    Производитель предоставляет заказчикам весь пакет документов, необходимых для постановки передвижной электротехнической лаборатории на учёт в органах Ростехнадзора.

    Эксплуатационные достоинства лаборатории ЛК-10+:

    Эксплуатационные достоинства Технические решения
    Безопасность и удобство в работе персонала Автоматизированная система сборки цепи под любой рабочий режим;
    Трехлинейная схема подключения лаборатории;
    Все оборудование лаборатории без масла.
    Широкие возможности предварительной локализации места повреждения Три метода предварительной локализации:
    - Импульсная рефлектометрия
    - Импульсно-дуговой метод
    - Метод колебательного разряда
    Поиск заплывающих пробоев и других тяжелых повреждений Прожиг от 60 кВ до 0 без ручного переключения ступеней;
    Трехступенчатая акустика 5, 10 и 20 кВ.
    Возможность работы во всех режимах при отсутствии внешнего питания от сети Бензиновая или дизельная электростанция мощностью 6 кВт
    Эксплуатация в любых условиях от городских улиц до бездорожья Установка на любое шасси от «ГАЗели» до КамАЗа по желанию заказчика

    Функциональные возможности и приборный состав лабораторий ЛК-10+:

    Наименование прибора Выполняемые им функции
    Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» Испытание повышенным постоянным напряжением до 60 кВ; высоковольтный прожиг поврежденной изоляции кабелей
    Малогабаритное прожигающее устройство МПУ-3 «Феникс» Прожиг поврежденной изоляции кабелей; зарядка конденсаторов акустического генератора
    Диодная линейка ДЛ-1 Объединение работы МПУ-3 и АИД-60П для непрерывного прожига от 0 до 60 кВ
    Рефлектометр РЕЙС-305 Предварительное определение расстояния до места повреждения – методы импульсной рефлектометрии, колебательного разряда, импульсно-дуговой
    Генератор высоковольтных импульсов ГВИ-01 Точное определение места повреждения (акустический метод)
    Комплект поисковый КП-500К Точное определение места повреждения (индукционный метод)
    Бензиновая или дизельная электростанция (только по желанию заказчика) Обеспечение автономной работы электротехнической лаборатории во всех режимах
    Адаптер дуги АД 1/20 Совместно с РЕЙС-305 реализация методов колебательного разряда и импульсно-дугового

  • Комплект поставки ЛК-10+

    Внутренняя и внешняя коммутация, органы управления:

    • Блок управления
    • Главная высоковольтная шина с блоком высоковольтных коммутаторов (комплект 10 шт)
    • Выходные высоковольтные разъемы (комплект 3 шт)
    • Комплект барабанов с высоковольтным кабелем 30 м (комплект 3 шт)
    • Барабан с кабелем питания 30 м
    • Барабан с кабелем заземления 30 м
    • Блок контроля заземления
    • Блок управления генератором высоковольтных импульсов
    • Внутренняя коммутация (типовая)
