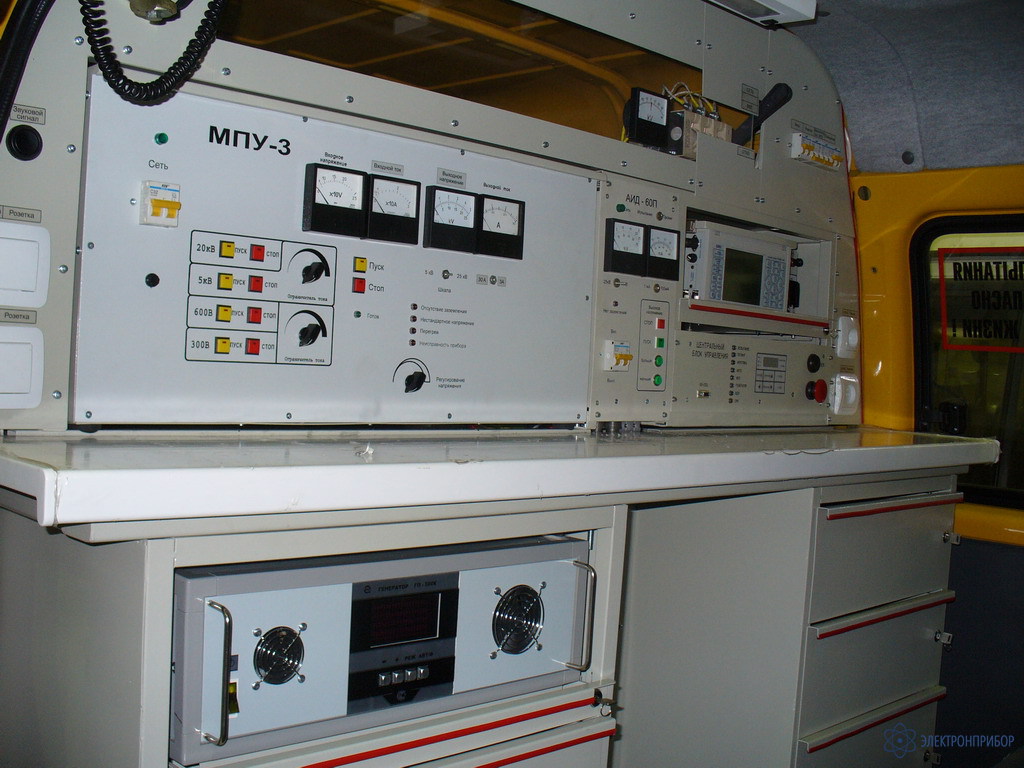

ЛК-10 СПЭ — кабельная лаборатория для работы на кабелях с бумажно-масляной изоляцией и с изоляцией из сшитого полиэтилена

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение кабельной лаборатории ЛК-10 СПЭ:

    Передвижная кабельная электротехническая лаборатория ЛК-10 СПЭ предназначена для испытаний и поиска повреждений силовых кабельных линий напряжением от 0,4 до 10 кВ с бумажно-масляной изоляцией и напряжением от 0,4 до 20 кВ с изоляцией из сшитого полиэтилена. Лаборатория может быть смонтирована на любом типе шасси от «ГАЗели» до МАЗа.

    Базовая платформа ЛК-10 СПЭ и комплектация лаборатории оборудованием для работы на кабелях с бумажно-масляной изоляцией полностью идентичны кабельной лаборатории ЛК-10+.

    Для работы на кабелях с изоляцией из сшитого полиэтилена лаборатория ЛК-10 СПЭ оснащается следующим оборудованием:

    • Испытательный комплекс сверхнизкой частоты ИК-01/СНЧ-25 или ИК-01/СНЧ-36, обеспечивающий испытания кабелей с изоляцией из сшитого полиэтилена номиналом до 10 кВ или до 20 кВ частотой 0,1 Гц (в комплексе с АИД-60П). Оборудование обеспечивает косинусоидально-прямоугольную форму испытательного сигнала. Мощность установки позволяет испытывать кабели длиной до 10 км. Данное оборудование не предназначено для эксплуатации вне лаборатории ЛК-10 СПЭ.
    • Прибор контроля оболочки ПКО-5 для испытаний и поиска повреждений защитной оболочки кабелей с изоляцией из сшитого полиэтилена (испытания постоянным напряжением 5 кВ; предварительная локализация повреждения защитной оболочки мостовым методом и точная локализация повреждений защитной оболочки методом шагового напряжения).
    • По желанию заказчика лаборатория комплектуется приборами импортного производства для поиска кабеля в пучке.

    Кроме того, специально для облегчения поиска повреждений основной изоляции на кабелях с изоляцией из сшитого полиэтилена можно использовать оборудование, предназначенное для работы как на кабелях с бумажно-масляной изоляцией, так и на кабелях с изоляцией из сшитого полиэтилена:

    • Для предварительного обнаружения места повреждения – оборудование для реализации имульсно-дугового метода и метода колебательного разряда (рефлектометр «Рейс-305», АИД-60П и адаптер дуги АД 1/20);
    • Для точного обнаружения места повреждения акустическим методом – трехступенчатый генератор ГВИ-01 («ступенчатая акустика»), позволяющий работать на напряжениях 5, 10 и 20 кВ.

    По желанию заказчика лаборатория может оснащаться бензиновой или дизельной электростанцией мощностью 6 кВт, обеспечивающей полноценную работу оборудования лаборатории во всех режимах, включая режим прожига, при отсутствии возможности подключения к сети. На шасси тяжелее «ГАЗели» возможна установка более мощного источника автономного питания.

    Лаборатория ЛК-10 СПЭ работает от сети 220 В (180 – 250 В) промышленной частоты, потребляя мощность не более 6 кВт. Всё оборудование, входящее в комплектацию лаборатории, не содержит масла, что существенно снижает массу лаборатории (не более 850 кг) и упрощает её обслуживание.

    Производитель предоставляет заказчикам весь пакет документов, необходимых для постановки передвижной электротехнической лаборатории на учёт в органах Ростехнадзора.

    Эксплуатационные достоинства лаборатории ЛК-10 СПЭ:

    Эксплуатационные достоинства Технические решения
    Безопасность и удобство в работе персонала Автоматизированная система сборки цепи под любой рабочий режим;
    Трехлинейная схема подключения лаборатории;
    Все оборудование лаборатории без масла.
    Широкие возможности предварительной локализации места повреждения Три метода предварительной локализации:
    - Импульсная рефлектометрия
    - Импульсно-дуговой метод
    - Метод колебательного разряда
    Поиск заплывающих пробоев и других тяжелых повреждений Прожиг от 60 кВ до 0 без ручного переключения ступеней;
    Трехступенчатая акустика 5, 10 и 20 кВ
    Возможность работы на кабелях с СПЭ-изоляцией Испытания основной изоляции кабелей этого типа без ограничения длины частотой 0,1 Гц;
    Испытания и поиск места повреждения защитной оболочки кабелей этого типа
    Возможность работы во всех режимах при отсутствии внешнего питания от сети Бензиновая или дизельная электростанция мощностью 6 кВт
    Эксплуатация в любых условиях от городских улиц до бездорожья Установка на любое шасси от «ГАЗели» до КамАЗа по желанию заказчика

    Функциональные возможности и приборный состав лаборатории ЛК-10 СПЭ:

    Наименование прибора Выполняемые им функции
    Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» Испытание повышенным постоянным напряжением до 60 кВ; высоковольтный прожиг поврежденной изоляции кабелей; опорное напряжение для испытаний частотой 0,1 Гц
    Малогабаритное прожигающее устройство МПУ-3 «Феникс» Прожиг поврежденной изоляции кабелей; зарядка конденсаторов акустического генератора
    Диодная линейка ДЛ-1 Объединение работы МПУ-3 и АИД-60П для непрерывного прожига от 0 до 60 кВ
    Рефлектометр «Рейс-305» Предварительное определение расстояния до места повреждения (методы импульсной рефлектометрии, колебательного разряда, импульсно-дуговой)
    Генератор высоковольтных импульсов ГВИ-01 Точное определение места повреждения (акустический метод)
    Комплект поисковый КП-500К Точное определение места повреждения (индукционный метод)
    Адаптер дуги АД-1/20 Совместно с «Рейс-305» реализация методов колебательного разряда и импульсно-дугового
    Бензиновая или дизельная электростанция - только по желанию заказчика Обеспечение автономной работы электротехнической лаборатории во всех режимах
    Испытательный комплекс ИК 01/СНЧ-25 или ИК 01/СНЧ-36 Испытание кабеля частотой 0,1 Гц напряжением до 25 кВ либо 36 кВ
    Прибор контроля оболочки ПКО-5 Испытание и определение места повреждения защитной оболочки кабеля с изоляцией из сшитого полиэтилена
    Прибор для выбора кабеля в пучке – только по желанию заказчика Определение поврежденного кабеля в пучке
  • Комплект поставки ЛК-10 СПЭ

    Внутренняя и внешняя коммутация, органы управления:

    • Блок управления;
    • Главная высоковольтная шина с блоком высоковольтных коммутаторов (комплект 10 шт);
    • Выходные высоковольтные разъемы (комплект 3 шт);
    • Комплект барабанов с высоковольтным кабелем 30 м (комплект 3 шт);
    • Барабан с кабелем питания 30 м;
    • Барабан с кабелем заземления 30 м;
    • Блок контроля заземления;
    • Блок управления генератором высоковольтных импульсов;
    • Внутренняя коммутация (типовая).
