ЭТЛ-10 — электротехническая кабельная лаборатория

Сохранить в PDF Распечатать
  • Назначение лаборатории ЭТЛ-10:

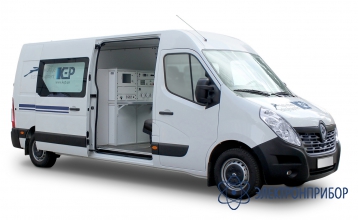

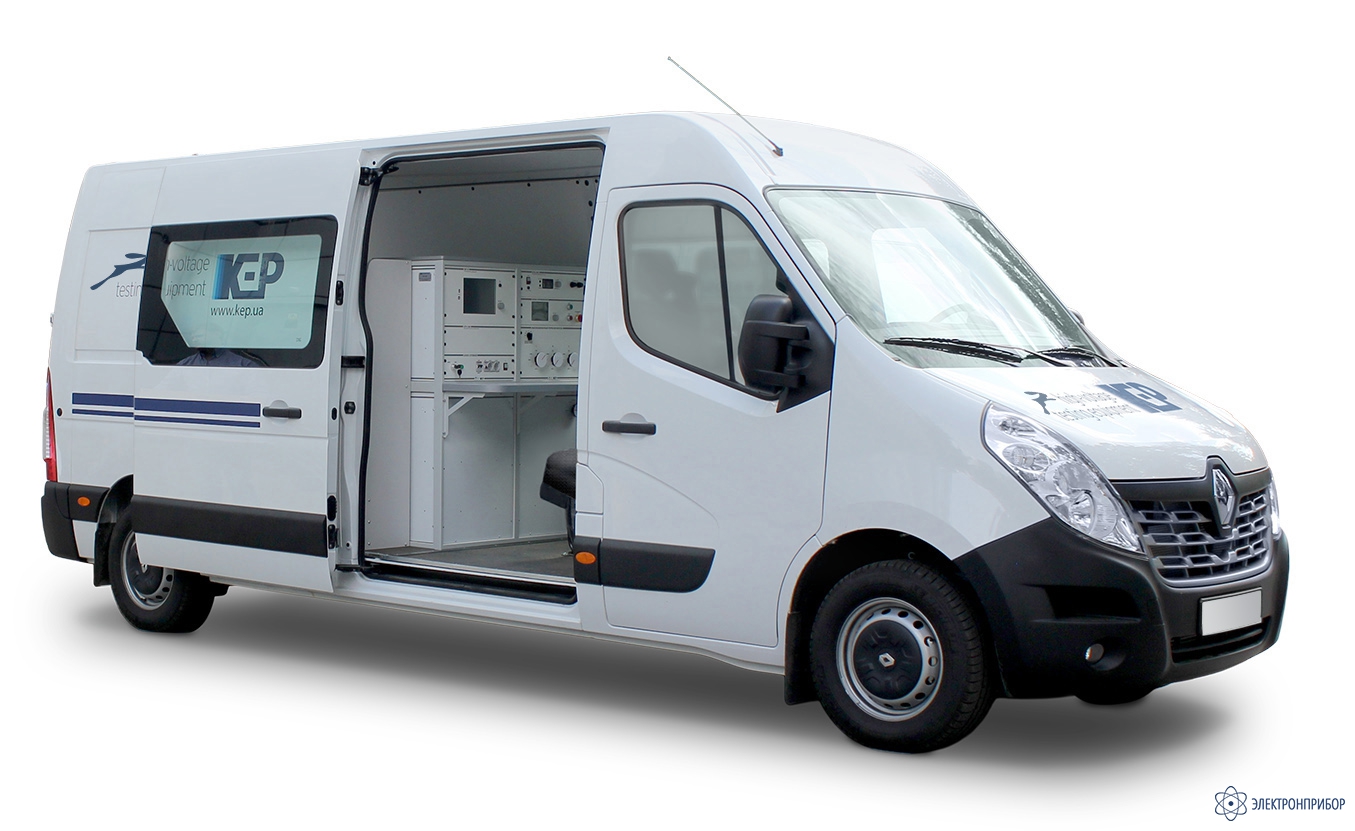

    Электротехническая лаборатория кабельная передвижная ЭТЛ-10 смонтированная в фургоне автомобиля и предназначена для:

    • испытания изоляции кабелей и электрооборудования выпрямленным 60 кВ и переменным (50 Гц) высоковольтным напряжением 50 кВ;
    • топографического определения трассы кабельных линий;
    • прожига дефектной изоляции кабелей со последующим дожигом её;
    • определения мест повреждения кабельных линий:
      - индукционным методом;
      - акустическим методом;
    • определения расстояния до места повреждения в высоковольтных кабелях 0, 4-10 кВ импульсным беспрожиговим методом на высоком и низком напряжении.

    Электропитание ЭТЛ-10:

    • от промышленной однофазной сети 220 В, 50 Гц.
    • допускается питание от автономного генератора мощностью не менее 5 кВА.
  • Технические характеристики ЭТЛ-10:

    Общие параметры ЭТЛ-10:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±2
    Потребляемый ток, А, не более 50
    Масса оборудования, кг, не более 500
    Обслуживающий персонал, операторов, не менее 2
    Срок службы лаборатории, лет, не менее 10

    Параметры блока высоковольтных испытаний БВИ-60/50-М2:

    Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 50 кВ (действующее значение).

    Параметр Значение
    Наибольшее выпрямленное напряжение  в продолжительном режиме, кВ 60
    Наибольший рабочий ток при выпрямленном напряжении, мА 50
    Наибольшее переменное напряжение, действующее значение, кВ 50
    Наибольший рабочий ток при переменном напряжении (действующее значение), мА  50
    Габаритные размеры, мм, не более  430х380х570
    Масса, кг, не более 85

    Параметры блока прожига БПР-25/8:

    Блок предназначен для прожига и дожига постоянным током дефектной изоляции кабелей.

    Параметр Значение
    Максимальное выходное напряжение в режиме холостого хода,  кВ 20
    Минимальное выходное напряжение в режиме холостого хода, кВ 1
    Количество ступеней прожига 4
    Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 6
    Максимальное напряжение  дожига  в режиме холостого хода, В 500
    Максимальный ток  дожига в режиме короткого замыкания, А, не менее 12
    Потребляемая мощность блока прожига, кВА, не более 18
    Мощность, отдаваемая в нагрузку, кВт, не менее 8,5
    Режим работы блока прожига, мин 20
    Габаритные размеры, мм, не более  430х620х500
    Масса, кг, не более 90

    Параметры генератора акустики ГАУВ-7:

    ГАУВ-7 представляет собой емкостной накопитель с импульсным разрядом и предназначен для отыскания мест повреждения кабельных линий  с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемникомП-900 и акустическим датчиком. Генератор состоит из блока управления и высоковольтного блока.

    Параметр Значение
    Емкость накопителя, мкФ 4 х 15
    Максимальное выходное напряжение по ступеням:
    - первая ступень, кВ 8
    - вторая ступень, кВ 16
    - третья ступень, кВ 32
    Максимальная энергия импульса разряда на любой ступени, Дж 1000
    Режимы работы:
    - ручной -
    - автоматический, с интервалом следования импульсов разряда, с   0,5; 1; 2; 3; 5
    Габаритные размеры, мм, не более 440х580х550
    Масса, кг, не более 50
  • Комплект поставки ЭТЛ-10

    Наименование Количество
    1. Пульт сетевой 1
    2. Блок управления электролабораторией 1

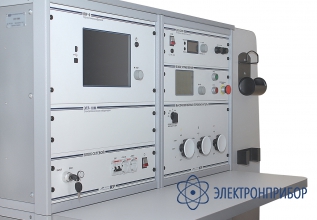

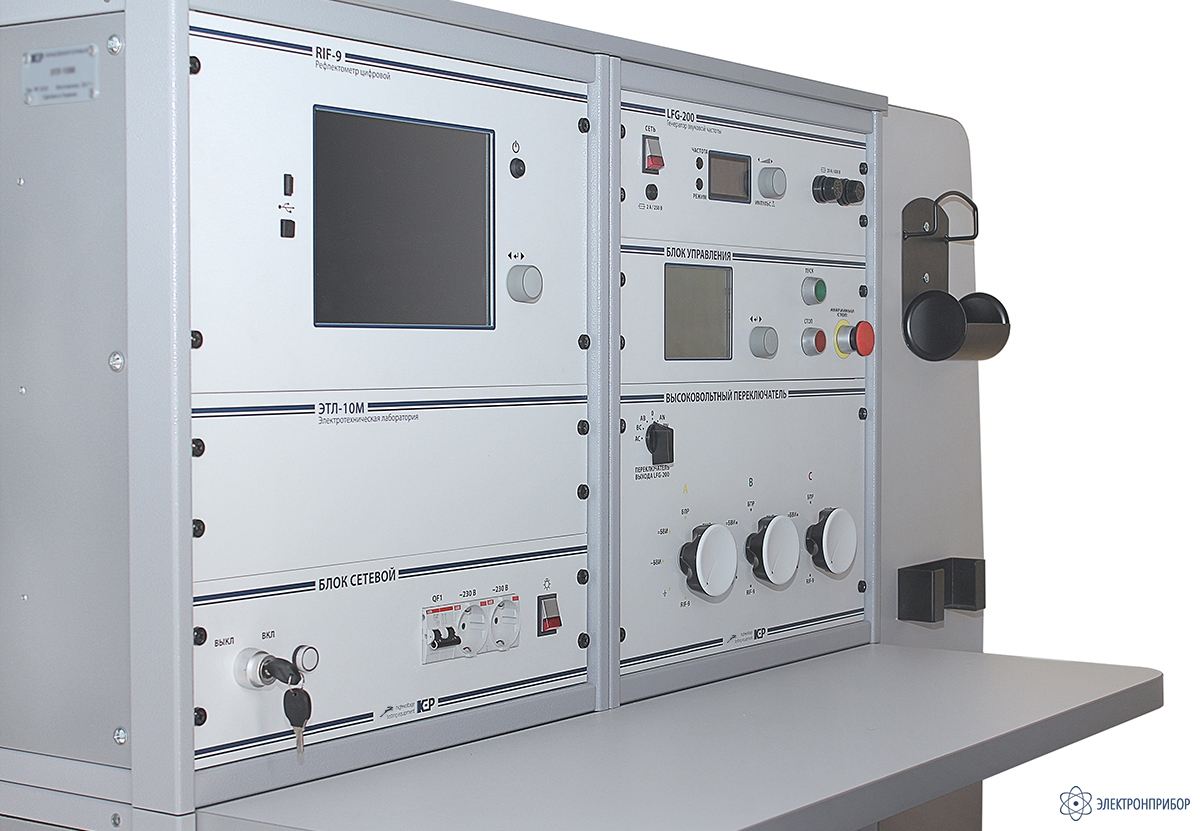

    3. Стойка основная 1
    4. Блок высоковольтных испытаний БВИ-60/50 1
    5. Блок прожига БПР-25/8 1
    6. Генератор акустики ГАУВ-6 1
    7. Переключатель высоковольтный 1 1
    8. Рефлектометр высоковольтный осциллографический “РИФ - 7” в комплекте с датчиками 1
    9. Генератор звуковой частоты ГЗЧ-2500 1
    10. Приемник П-900 в комплекте с датчиками 1
    11. Автотрансформатор регулировочный TDGC-20 (40A) 1
    12. Короткозамыкатель трехфазный с электромехани-ческим приводом 1

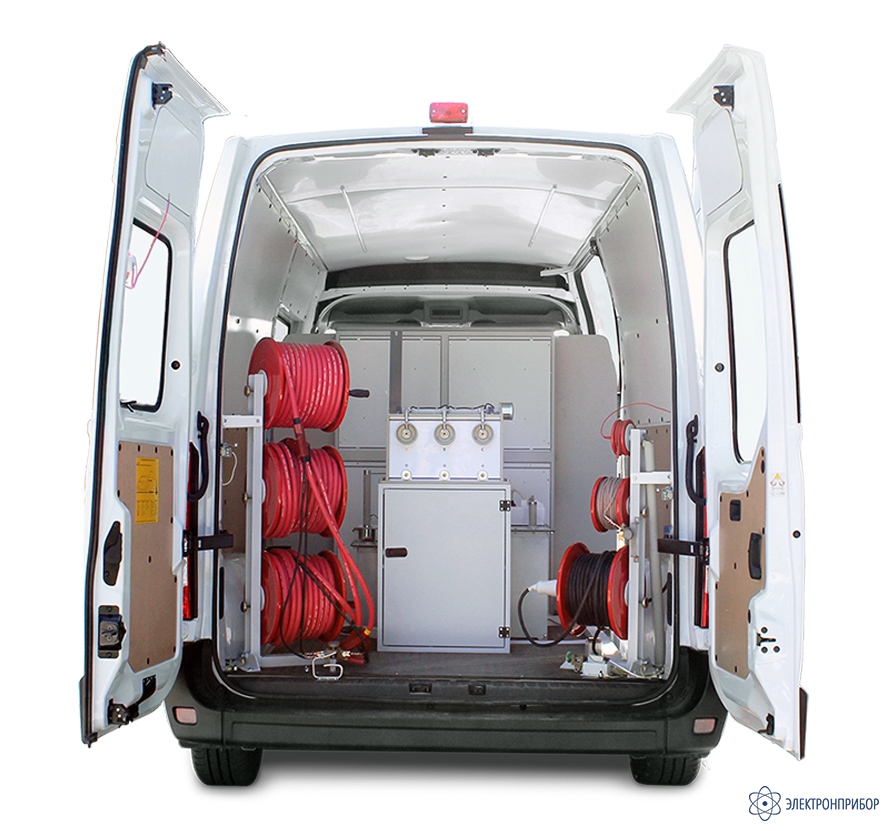

    13. Сетевой кабель на барабане – КГ-4х4 1
    14. Провод защитного заземления на барабане - 8 GA -1х10 1
    15. Высоковольтный экранированний кабель на барабанах - ПВВЭ/ 60-1х4 сечение экрана - 4 мм2 1
    16. Переходник к сетевому кабелю с двухполюсным автоматическим выключателем 80 А, оконцование "крокодил" 1
    17. Переходник к сетевому кабелю, оконцован вилкой 1
    18. Провод высоковольтный для испытания переменным высоким напряжением 1
    19. Сирена СС-1 1
    20. Фонарь красный 1
    21. Комплект ограждений 1
    22. Стойка изоляционная 1
    23. Крестовина к изоляционной стойке 1
    24. Комплект документации 1
    25. Автомобиль «ГАЗель» 1
